UERTOS DE COMUNICACIÓN
En la parte posterior del SAI (véase Vistas SAI) están presentes los siguientes puertos de comunicación:
 Puerto serial, disponible con conector RS232 y conector USB.
ATENCIÓN: el empleo de un conector excluye automáticamente el otro.
 Ranura de expansión para tarjetas de interfaz auxiliares COMMUNICATION SLOT.

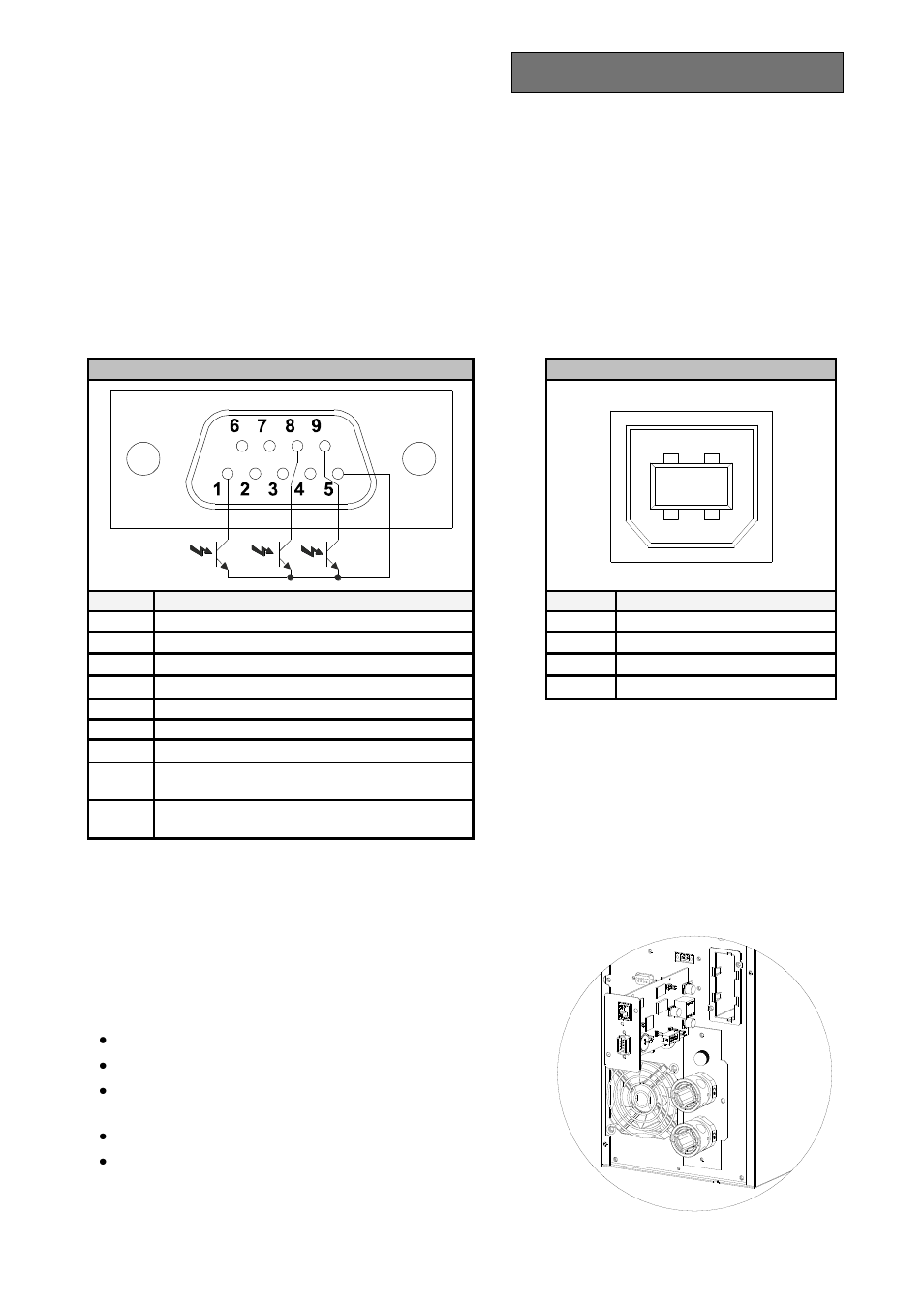

Conectores RS232 y USB
CONECTOR RS232 CONECTOR USB
1 2
3 4
PIN # SEÑAL PIN # SEÑAL
1 Contacto cerrado: SAI bloqueado * 1 VBUS
2 TXD 2 D-
3 RXD 3 D+
4 4 GND
5 GND
6
7 Entrada de alimentación interfaz +12Vdc
8
Contacto cerrado: prealarma de batería
descargada *
9
Contacto cerrado: funcionamiento con la
batería *
* Contacto optoaislado máx. +35Vdc / 10mA
Ranura de comunicación
El SAI dispone de una ranura de expansión para tarjetas de
comunicación auxiliares (véase figura de al lado) que
permiten al aparato comunicar mediante los principales
estándares de comunicación.
Algunos ejemplos:
Segundo puerto RS232
Duplicador de puertos seriales
Agente de red Ethernet con protocolo TCP/IP, HTTP y
SNMP
Puerto RS232 + RS485 con protocolo JBUS / MODBUS
Tarjeta de relé para señalización
Para más información sobre los accesorios disponibles,
consulte la página web del fabricante.
