113
B
EDIENUNG
C
OMPUTER
-S
CHNITTSTELLEN
Auf der Rückseite der USV (siehe Ansichten USV) befinden sich folgende Computer-Schnittstellen:
 Serielle Schnittstelle, erhältlich mit Anschluss RS232 und USB-Anschluss.
ANMERKUNG: Bei Verwendung eines Anschlusses wird der andere automatisch ausgeschaltet.
 Erweiterungs-Steckplatz für zusätzliche Schnittstellen-Karten COMMUNICATION SLOT.

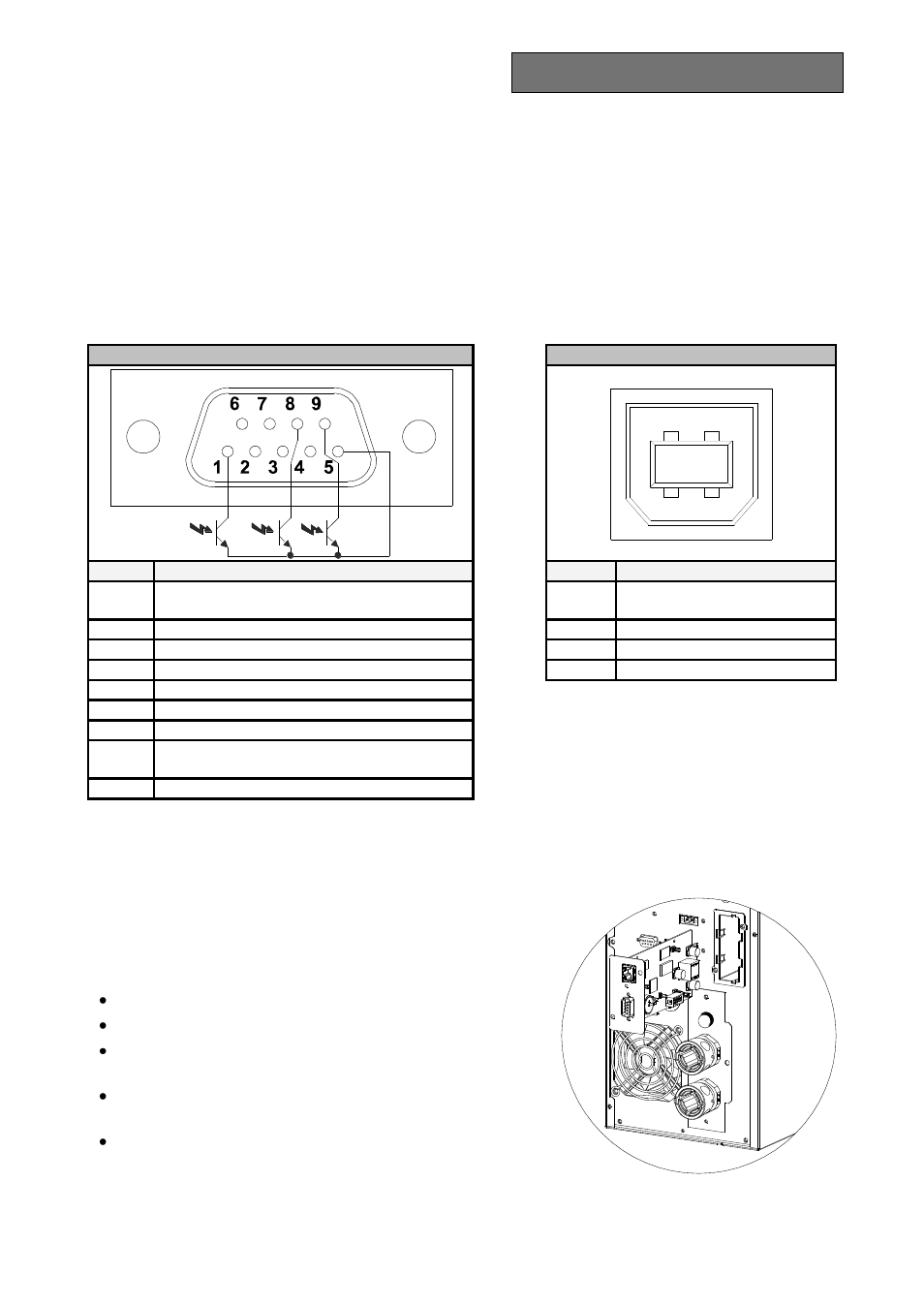

Anschlüsse RS232 und USB
ANSCHLUSS RS232 USB-ANSCHLUSS
1 2
3 4
PIN # SIGNAL PIN # SIGNAL
1
Kontakt geschlossen: USV in
Schutzabschaltung *
1 VBUS
2 TXD 2 D-
3 RXD 3 D+
4 4 GND
5 GND
6
7 Eingang Stromversorgung Schnittstelle +12Vdc
8
Kontakt geschlossen: Voralarm für Ende
Entladung *
9 Kontakt geschlossen: Batteriebetrieb *
* Optisch isolierter Kontakt max. +30Vdc / 10mA
Communication Slot
ie USV ist mit einem Erweiterungs-Steckplatz für zusätzliche
Schnittstellen-Karten
ausgestattet (siehe nebenstehende
Abbildung), die es dem Gerät ermöglichen durch die
wichtigsten Kommunikations-Standards Daten auszutauschen.
Einige Beispiele:
Zweiter RS232-Anschluss.
Verdoppler für serielle Schnittstelle.
Ethernet Netzanschluss mit Protokoll TCP/IP, HTTP und
SNMP
Anschluss RS232 + RS485 mit Protokoll JBUS /
MODBUS
Karte Anzeige-Relais
Für weitere Informationen zum erhältlichen Zubehör siehe die
Internetseite des Herstellers.
