Versione monofase 8-10kVA
1. Utilizzare 3 cavi con sezione 10 mm 2 (TERRA, N e
L) in ingresso, e 3 cavi con sezione 10 mm
2
per

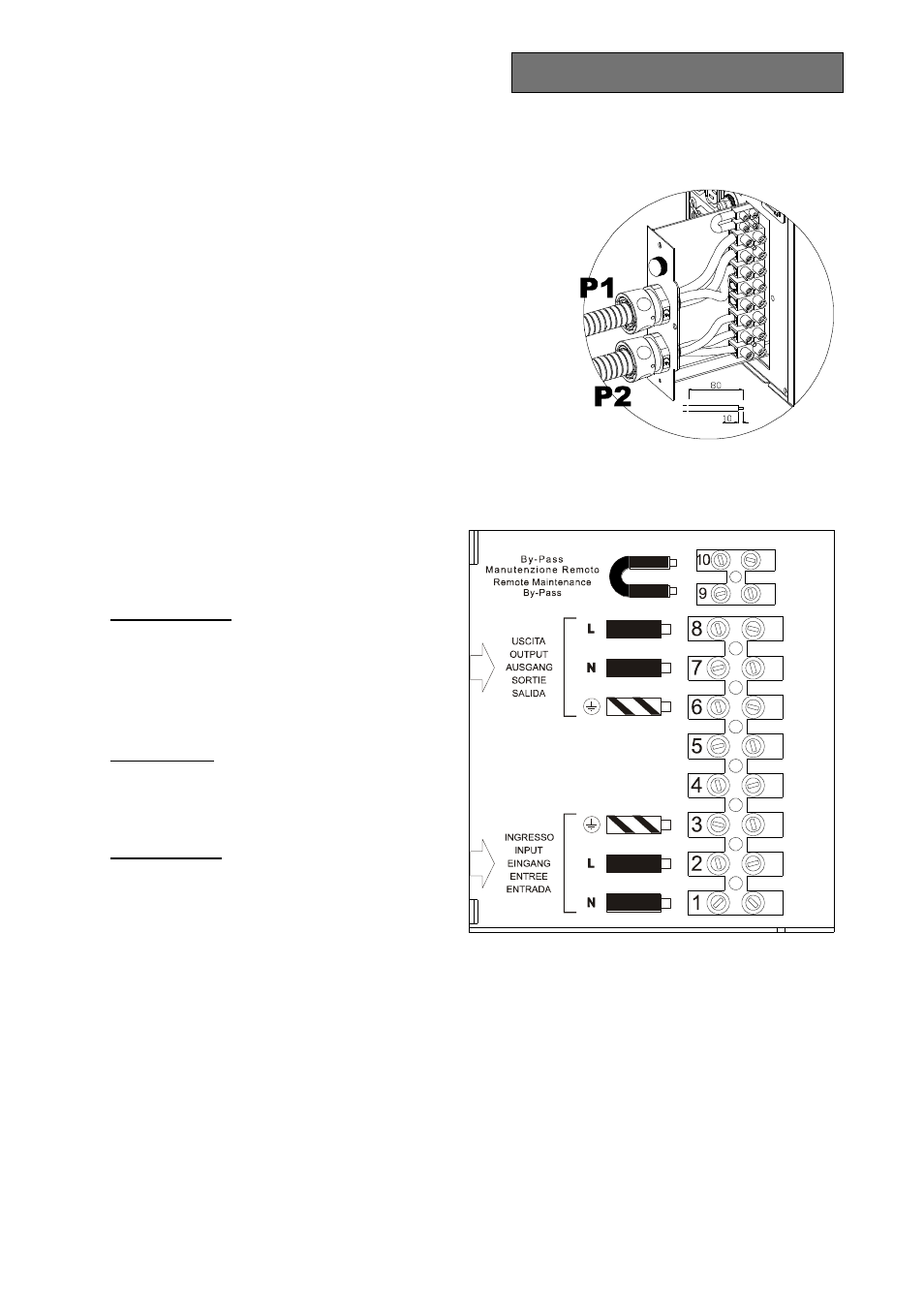

l’uscita (TERRA, N e L). Facendo riferimento alla
figura qui a fianco:
- Inserire i cavi provenienti dal magnetotermico da
63A all’interno del blocca guaina P2 (linea di
ingresso).
- Inserire i cavi provenienti dal carico all’interno del
blocca guaina P1 (linea di uscita).
- Spellare i cavi rispettando la misura indicata.
- Inserire la parte appena spellata nei puntali in
dotazione.
2. Collegare i fili ai relativi morsetti seguendo
scrupolosamente le indicazioni riportate qui di
seguito:
Linea di ingresso
a - Assicurarsi che il magnetotermico a monte
sia aperto.
b - Collegare il filo di terra al morsetto 3.
c - Collegare il filo di neutro al morsetto 1.
d - Collegare il filo della fase al morsetto 2.
Linea di uscita
a - Collegare il filo di terra al morsetto 6.
b - Collegare il filo di neutro al morsetto 7.
c - Collegare il filo di fase al morsetto 8.
Linea di Bypass
a - Assicurarsi che ai morsetti 9 e 10 vi sia
collegato un ponticello, necessario per il
corretto funzionamento dell’UPS.
3. Serrare i passacavi alla flangia, chiudere il cassetto e fissarlo con la vite tolta in precedenza.
