FEHLERSUCHE UND BEHEBUNG
PROBLEM
MÖGLICHE
URSACHE
VERFAHREN
Die USV schaltet sich
nicht ein
Die USV ist
ausgeschaltet
Prüfen, ob der Schalter STAND-BY/ON auf Position
ON gestellt ist.
Der Sicherung am USV-
Eingang ist ausgelöst
worden.
Alle unwichtigen Geräte von der USV trennen.
Die Sicherung (11) rücksetzen. Dazu die Taste
solange drücken, bis sie einrastet. Die USV
einschalten und die Geräte nach und nach einzeln
wieder anschließen Wird die Sicherung erneut
ausgelöst, ist wahrscheinlich eines der
angeschlossenen Geräte die Ursache für die Überlast.
Die USV arbeitet in
Batteriebetrieb, obwohl
das Stromnetz zur
Verfügung steht.
Der Sicherung am USV-
Eingang ist ausgelöst
worden.
Alle unwichtigen Geräte von der USV trennen. Die
Sicherung (11) rücksetzen. Dazu die Taste solange
drücken, bis sie einrastet.
Die Steckdose, an die
die USV angeschlossen
ist, liefert keine
Stromversorgung zum
Gerät.
Die USV an eine andere Steckdose anschließen oder
das Stromnetz von einem Fachelektriker überprüfen
lassen.
Bei einer Störung am
Stromnetz arbeitet die
USV nicht solange wie
vorgesehen.
Die USV-Batterie ist
nicht ausreichend
geladen, da sie nach
einem Netzausfall nicht
ausreichend Zeit hatte
sich aufzuladen.
Abwarten, dass sich die Batterie entlädt. Die Batterie
wird jedes Mal geladen, wenn die USV an eine
Steckdose angeschlossen wird. Allgemein werden 8
Stunden für ein vollständiges Aufladen der Batterie
benötigt. Die Betriebsdauer der USV ist
eingeschränkt, solange die Batterie nicht vollständig
geladen ist.
Die Batterie muss
gewechselt werden. Die Batterie wechseln.
Das Alarm-Symbol (3)
schaltet sich ein und das
akustische Signal ist
aktiv.
Die USV hat eine
Störung erfasst.
Die Geräte von der USV trennen. Die USV
ausschalten und die Stromversorgung trennen. Die
Stromversorgung wieder herstellen und die USV
wieder einschalten. Tritt die Anzeige erneut auf,
wenden Sie sich bitte an Ihren Kundendienst.
Die Anzeige
Batteriestörung schaltet
sich ein.
Batterie defekt. Die Batterie wechseln.
Die USV kommuniziert
nicht mit dem PC.
Die Software sendet ein
Kommunikationssignal,
das nicht ankommt.
Prüfen, ob das USB-Kabel sowohl an der USV als
auch am PC angeschlossen ist und in der Software
prüfen, ob USB als Kommunikations-Schnittstelle
ausgewählt ist.
Die Software ist nicht
installiert.
Die für das Betriebssystem Ihres Computers
spezifische Software installieren.
TECHNISCHE DATEN
MODELL 600VA 800VA
EINGANG
Spannung 230V +20%/ -25%
Frequenz 50 oder 60Hz +/-5% (mit Selbsterlernung)
AUSGANG
Spannung (bei
Batteriebetrieb) 230Vac +/-10% (Pseudo-sinusförmige Welle)
Frequenz (bei
Batteriebetrieb)
50 oder 60Hz +/-1Hz (mit Selbsterlernung)
Auslösezeit Typisch 2 – 6 mSek
Nennleistung VA 600 800
Nennleistung W 360 480
SURGE STECKDOSEN Max. Strom 5A 8A
SCHUTZ UND FILTER
Schutz gegen Überlast
und Kurzschluss
Bei Netzbetrieb: Sicherung am Eingang gegen Überlast.
Bei Netzbetrieb: Automatisches Abschalten nach 5
Minuten mit Last von >110%. Sofortiges Abschalten bei
Last von >120% oder Kurzschluss.
Bei Batteriebetrieb: Automatisches Abschalten nach 5
Sekunden bei Überlast von >110%. Sofortiges
Abschalten bei Überlast von >120% oder Kurzschluss.
BATTERIE
Typ Wartungsfreie Bleibatterie
Modell 12V 7Ah 12V 9Ah
Typische Ladedauer 6-8 Std.
Sicherungen Schutz gegen Tiefenentladung und Anzeige
Batteriewechsel.
UMGEBUNGSBEDINGU
NGEN
Arbeitsbedingungen
Max. Höhe 6.000 m, 0-90% Feuchtigkeit ohne
Kondenswasser, 0-40°C
VERSCHIEDENES
Geräuschentwicklung <40dB (im Abstand von 1 m von der Quelle)
Erd-Verluststrom <1mA
Wir danken Ihnen, dass sie unser Produkt gewählt haben!
WICHTIGE SICHERHEITSHINWEISE
Nach vorheriger AUFMERKSAMER UND SORGFÄLTIGER LEKTÜRE DER VORLIEGENDEN
BEDIENUNGSANLEITUNG kann dieses Gerät durch jede Person installiert werden.
Diese Bedienungsanleitung enthält detaillierte Anweisungen zur Bedienung und Installation der USV.
Für Informationen zur Bedienung, und um mit Ihrem Gerät die besten Leistungen zu erzielen, muss
diese Bedienungsanleitung sorgfältig in der Nähe der USV aufbewahrt und VOR ARBEITEN AN
DER USV ZU RATE GEZOGEN WERDEN.
© Vorbehaltlich der Genehmigung durch die Herstellerfirma, ist die Wiedergabe jedweden Teils,
auch auszugsweise, der vorliegenden Bedienungsanleitung verboten. Für Verbesserungen behält
sich der Hersteller das Recht vor, das beschriebene Produkt jederzeit und ohne Vorankündigung
abzuändern.
Achtung:
Die folgenden Anleitungen sorgfältig lesen und diese Bedienungsanleitung zum schnellen
Nachschlagen aufbewahren.
Der Netzanschluss der USV muss an einen Anschluss mit Erdung angeschlossen werden.
Auch bei ausgeschalteter USV gibt es im Gerät potentiell gefährliche Spannungen. Alle
Reparaturarbeiten dürfen ausschließlich von autorisiertem Personal ausgeführt werden.
Auch wenn die USV nicht am Netz angeschlossen ist, können die Ausgänge unter Spannung
stehen.
Bei einem Netzausfall (USV-Batteriebetrieb) das Speisekabel nicht trennen, um die Erdung der
angeschlossenen Abnehmer sicherzustellen.
Vermeiden, dass Flüssigkeiten bzw. Fremdkörper in die USV gelangen.
Da das Speisekabel als Trennvorrichtung angesehen wird, muss der USV-Anschluss bzw. die
Rückseite der USV zugänglich und leicht trennbar sein.
Bei Gefahr bzw. beim Trennen der USV von den Energiequellen, Stromnetz und Batterien, das
Speisekabel vom Netzstecker oder an der Rückseite der USV trennen und die USV mit dem
Schalter STAND-BY/ON (6) abschalten.
Stromschlaggefahr. Auch nachdem das Gerät vom Netz getrennt worden ist, stehen Bauteile in der
USV unter Spannung, weil sie an die Batterien angeschlossen sind, und sind daher gefährlich. Vor
allen Reparatur- und Wartungsarbeiten die Batterien trennen und prüfen, dass keine Spannung
anliegt.
Die USV erzeugt einen Fehlerstrom. Sicherstellen, dass die Summe der Fehlerströme der USV und
der an ihr angeschlossenen Lasten in Richtung Erde kleiner als der Grenzwert von 3,5mA ist.
Ausgewechselte Batterien sind SONDERMÜLL und müssen entsprechend entsorgt werden.
Batterien nicht ins Feuer werfen.
Nicht versuchen die Batterie zu öffnen: Es sind wartungsfreie Batterien. Außerdem ist das
Elektrolyt gefährlich für Haut und Augen und kann giftig sein.
Die Batterien können Stromschläge verursachen und haben einen hohen Kurzschlussstrom. Beim
Umgang mit Batterien die nachstehenden Vorsichts- und Schutzmaßnahmen treffen:
- Keine Uhren, Ringe, Ketten oder andere Metallmaterialien tragen.
- Nur Werkzeuge mit isoliertem Griff benutzen.
Die USV entsprechend der in der Bedienungsanleitung vorgesehenen Spezifikationen und
Anleitungen verwenden.
BESCHREIBUNG DER USV

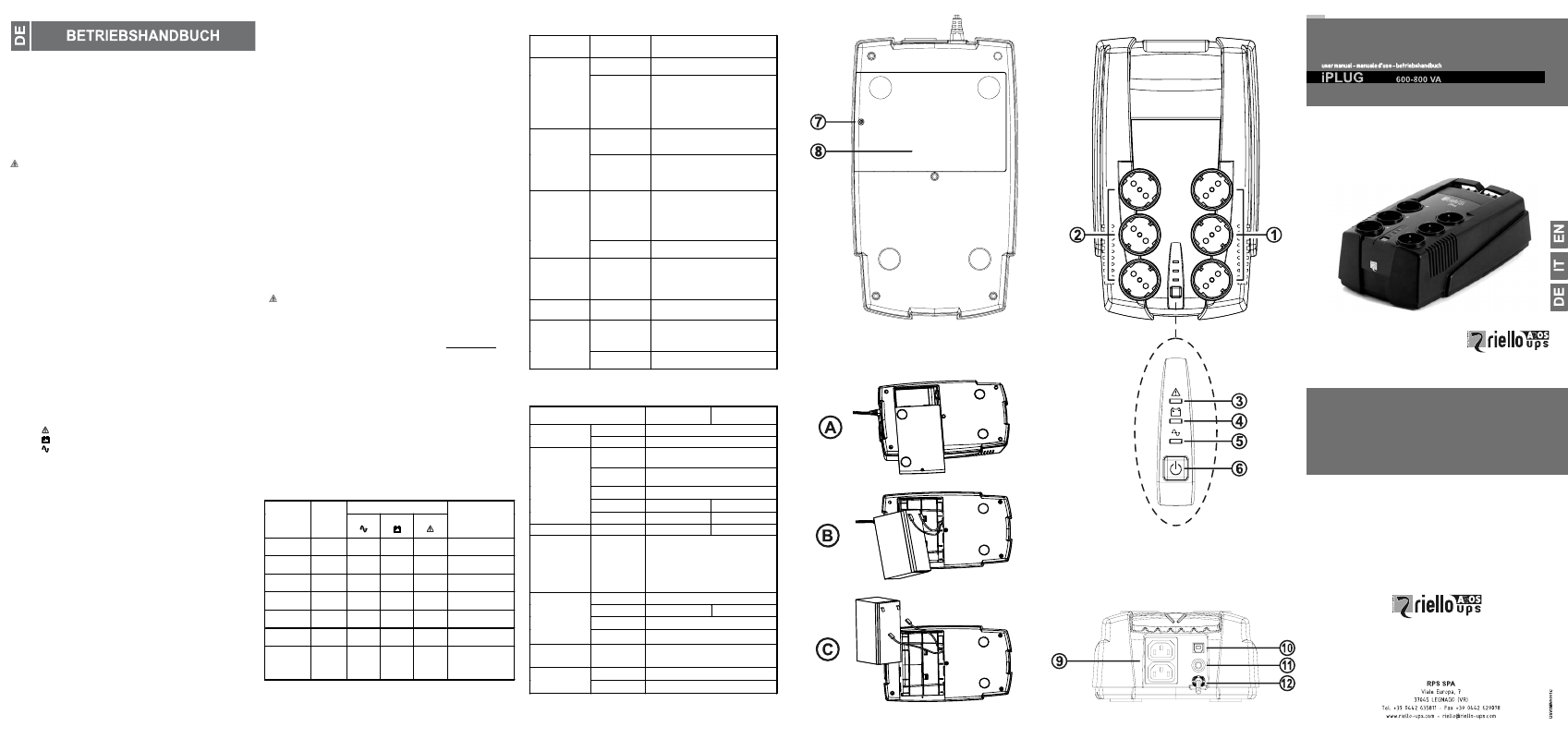

Ansichten der Vorder- und Rückseite
1. Backup-Steckdosen (lokal)
2. Steckdosen mit Überspannungsschutz (lokal)
3. /LED ROT: Unterschiedliche Anzeigen (siehe Tabelle "Alarme und Anzeigen")
4. /LED GELB: USV in Batteriebetrieb
5. /LED GRÜN: USV eingeschaltet mit Netzbetrieb
6. Hauptschalter STAND-BY/ON
7. Verriegelungsschraube Batteriegehäuse
8. Batteriegehäuse
9. IEC Backup-Steckdosen
10. USB-Anschluss
11. Eingangs-Sicherung
12. Speisekabel
INSTALLATION
Öffnen der Verpackung und Kontrolle des Inhalts
Die USV aus der Verpackung nehmen und auf sichtbare Transportschäden überprüfen. Werden
Schäden festgestellt, die USV wieder einpacken und bei der Verkaufsstelle zurückgeben.
Verpackungsinhalt
¾ USV
¾ Bedienungsanleitung
¾ Garantieschein
Aufstellung
Für die Installation und das Aufstellen der USV folgende Anweisungen befolgen:
¾
Die USV muss auf einer waagerechten Fläche aufgestellt werden.
¾ Die USV darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
¾ Sicherstellen, dass die Raumtemperatur zwischen 0°C und 40°C liegt. Für einen optimalen
Betrieb sollte die maximale Raumtemperatur 25°C betragen.
¾ Die Raum-Luftfeuchtigkeit muss unter 90% liegen.
¾ Staubige Räume vermeiden.
¾ Um eine ausreichende Lüftung sicherzustellen, muss die USV in einem Abstand von
mindestens 5 cm von den umliegenden Wänden aufgestellt werden.
¾ Sicherstellen, dass weder die USV noch andere schwere Gegenstände das Speisekabel
quetschen.
¾ Das Kabel, mit dem die Lasten an die USV angeschlossen werden, darf nicht länger als 10
Meter sein.
Lagerung
Ist eine längere Lagerung vorgesehen, muss die USV vollständig aufgeladen werden. Um einen
guten Batterie-Zustand zu erhalten, muss alle 6 Monate ein vollständiger Entlade-/ Ladezyklus
vorgenommen werden.
FUNKTION
Anschluss an das Netz und Laden der Batterien
Prüfen, dass die der USV vorgeschaltete Anlage gegen Überstrom geschützt ist. Der empfohlene
Schutzwert beträgt 10A.
¾
Die USV mit dem mitgelieferten Speisekabel ihres Computer an das Netz anschließen.
¾ Die USV lädt die Batterien jedes Mal, wenn sie an das Stromnetz angeschlossen wird (auch
wenn die USV ausgeschaltet ist). Die USV für 6 – 8 Stunden laden, bevor Lasten
angeschlossen werden.
Anschließen der Lasten
Nach dem Aufladen des UPS können die verschiedenen Lasten (wie z.B. Computer, Monitor, etc.
…) unter Beachtung der nachstehenden Hinweise an die Ausgangssteckdosen angeschlossen
werden:
¾
Backup-Steckdosen (1)(9): Diese Steckdosen sind nur bei eingeschaltetem UPS
spannungsversorgt. Bei Netzausfällen werden die Backup-Steckdosen batteriegespeist.
Hinweis: Es wird empfohlen, keine Laserdrucker bzw. Laserdruckvorrichtungen an die
Backup-Steckdosen (1)(9) gemeinsam mit anderen Peripheriegeräten des Computers
anzuschließen. Derartige Geräte haben im Vergleich zur Ruhestellung normalerweise einen
höheren Energieverbrauch. Bei solchen Konfigurationen kann es zu einer Überlast des UPS
und dementsprechend zum Ausfall aller angeschlossenen Geräte kommen.
¾ Surge Steckdosen (2): Zusätzliche Filtersteckdosen, die Überspannung und Netzstörungen
senken; sie bieten keinen Schutz gegen die Folgen von Netzausfall oder kurze
Versorgungsunterbrechungen. Sie können zur Versorgung von nicht grundlegenden
Vorrichtungen wie z.B. Drucker, Scanner, usw. verwendet werden. Derartige Steckdosen
eignen sich zum Anschluss kleiner Laserdruckgeräte.
Hinweis: Die Steckdosen sehen auch spannungsversorgt, wenn das UPS auf Standby steht.
Einschalten/ Ausschalten
Zum Einschalten der USV und zur Stromversorgung der Lasten den Hauptschalter STAND-BY/ON
drücken.
Zum Ausschalten der USV und zum Trennen der Stromversorgung der Lasten erneut den
Hauptschalter drücken.
Batteriestart (Kaltstart)
Wird der Hautschalter bei ausgeschalteter USV bei einem Stromausfall gedrückt, wird sie in
Batteriebetrieb eingeschaltet.
Achtung: Bei einem Batteriestart ist die Ausgangsfrequenz auf 50Hz eingestellt.
USB-Anschluss
Die USV kann mit einem USB-Verbindungskabel für die Überwachung und das Runterfahren des
Betriebssystems an einen Computer angeschlossen werden. Die entsprechende Steuersoftware und
die zugehörige Bedienungsanleitung stehen auf der Internetseite www.riello-ups.com zum
Download zur Verfügung.
Batterieersatz
VORSICHT: Der Wiedereinbau der Batterien muß von qualifiziertem Personal bewirkt werden.
Wenden Sich für Informationen zur Wahl des geeigneten Batteriemodells an unseren technischen
Kundendienst.
- Die USV ausschalten und das Versorgungskabel trennen. Die Schrauben, die den unterhalb der
USV angebrachten Batterieraum befestigen, lösen. (Abb. A)
- Nach dem Entfernen des Deckels die Batterie behutsam aus ihrem Gehäuse nehmen. (Abb. B)
- Danach die beiden Leitungen von der Batterie abtrennen (indem sie einfach gezogen werden).
Die Batterie durch eine desselben Typs ersetzen, wobei verstärkt das Augenmerk darauf zu
richten ist, dass die Polarität beachtet wird. Das gesamte Gerät wieder zusammenbauen.
(Abb. C)
ALARME UND ANZEIGEN
Beschreibung
Schalter-
Position
(6)
Funktion Led
Andere Anzeigen Grün led Gelb led Rot led
Stand-by STAND-BY Blinkt
Netzbetrieb ON Dauernd
eingeschaltet
Batteriebetrieb ON Blinkt
Akustisches Signal langsam
aussetzend
Voralarm
Entladungsende
ON Blinkt Aussetzendes akustisches
Signal
Überlast ON Blinkt
Aussetzendes akustisches
Signal
Batterie defekt ON Dauernd
eingeschaltet
Dauernd
eingeschaltet
Aussetzend akustisches
Signal
Alarm oder
Schutzabschaltung
(nicht durch
Überlast)
ON Dauernd
eingeschaltet
Anhaltendes akustisches
Signal
