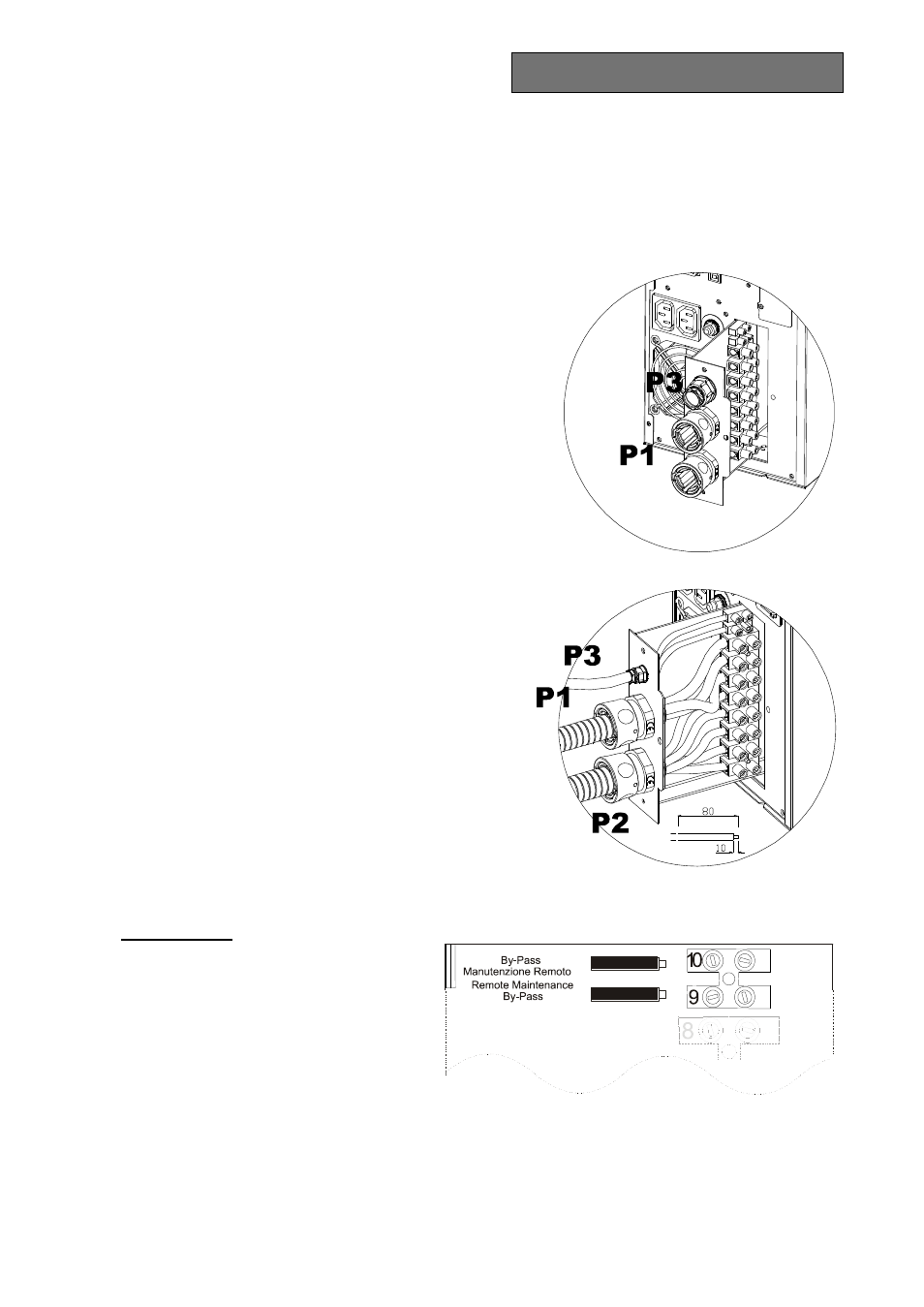

Versión con bypass remoto externo
Si quiere sacar al exterior el bypass de mantenimiento remoto, siga los puntos 1, 2 y 3 explicados
anteriormente. Después realice las siguientes operaciones:
1.
Retire la tapa del primer orificio situado en la parte
superior de la caja extraíble e instale el pasahilos
suministrado.
2. Siga las instrucciones anteriores relativas a la
conexión, el número y la sección de los cables a
utilizar que pasan a través de los retenedores P1 y
P2. Para efectuar la conexión con los bornes de
bypass remoto utilice un cable de 2x0,75 mm
2
tal y
como se ilustra en la figura de al lado.
- Introduzca el cable de bypass externo en el
pasahilos P3.
- Pele los cables respetando la medida indicada.
- Introduzca la parte que acaba de pelar en las
puntas de conexión suministradas.
3. Conecte los hilos a los correspondientes bornes
siguiendo las indicaciones anteriores. La línea de
bypass puede conectarse al SAI con una conexión
tanto monofásica como trifásica. Conecte los hilos de
la línea de bypass como sigue:
Línea de bypass
a- Conecte los dos hilos del cable a los
bornes 9 y 10 para poder controlar desde
el exterior el bypass remoto.
