62

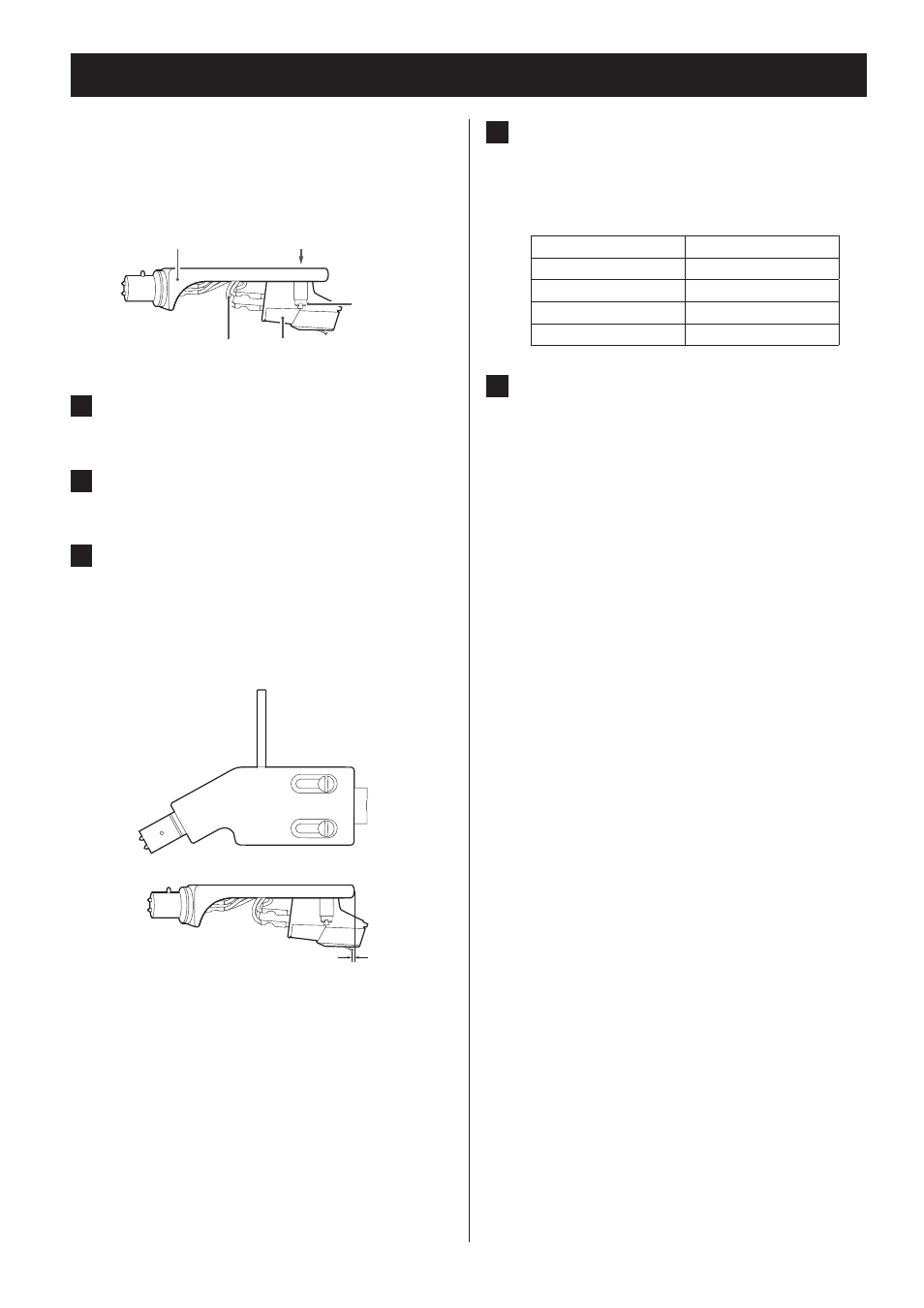

Wechseln des Tonabnehmersystems

Trennen Sie zum Wechseln des Tonabnehmersystems
den Tonabnehmerkopf vom Tonarm.

o

Es wird empfohlen, den Nadelschutz während des
Tonabnehmertauschs aufgesteckt zu lassen.

Tonabnehmerkopf

Tonabnehmersystem

Tonabnehmerkabel

Schrauben

Muttern

1

Ziehen Sie die Tonabnehmerkabel vor-
sichtig vom Tonabnehmersystem ab.

2

Lösen Sie die Schrauben und entfernen
Sie das Tonabnehmersystem.

3

Installieren Sie das neue Tonabnehmer-
system und ziehen Sie die Schrauben
wieder fest.

Folgende Abbildung zeigt die Positionen der Schrau-
ben bei installiertem Tonabnehmersystem:

2,0 ± 0,5 mm

4

Schließen Sie die Tonabnehmerkabel
am Tonabnehmersystem an.

o

Signalverteilung und Farbkodierung der Tonab-
nehmerkabel sind, wie folgt:

Signal

Farbe

linker Kanal +

weiß

linker Kanal −

blau

rechter Kanal +

rot

rechter Kanal −

grün

5

Balancieren Sie den Tonarm aus und
stellen Sie die Auflagekraft ein.

Folgen Sie den Anweisungen im Abschnitt: „Aus ba-
lan cieren des Tonarms und Einstellen der Auf la ge-
kraft“ auf Seite 56
.
