30

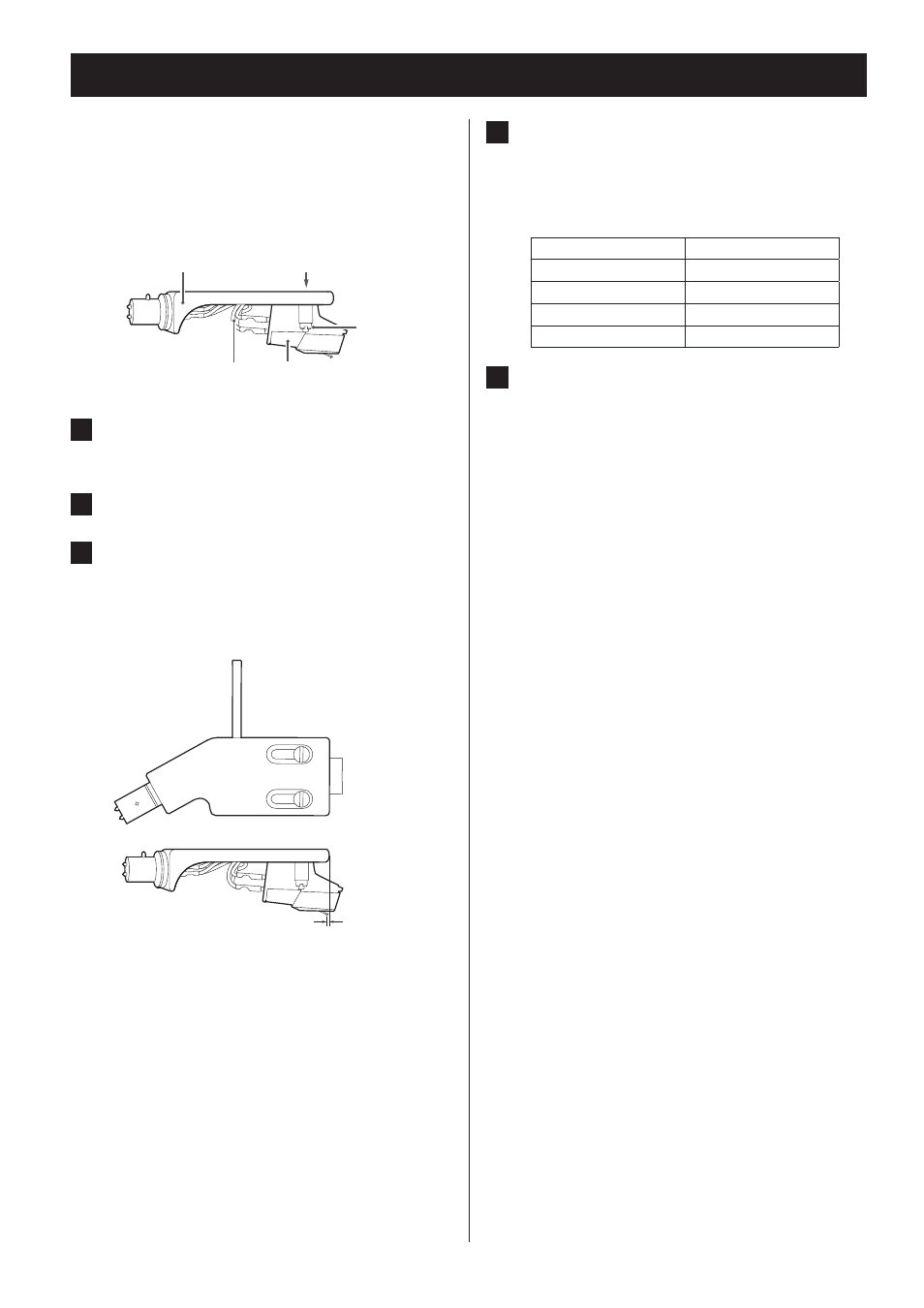

Changement de cellule
Pour changer la cellule, commencez par détacher le
porte-cellule du bras de lecture.
o Nous vous recommandons de conserver le capu-
chon de protection de la pointe de cellule en place
lors du remplacement de la cellule.
Porte-cellule
Cellule Fils de porte-cellule
Vis
Écrous
1 Déconnectez de la cellule les fils du
porte-cellule.
2 Desserrez les vis et retirez la cellule.
3 Montez la nouvelle cellule et serrez les
vis.
Voir l'illustration ci-dessous pour la position des vis
après montage.
2,0 ± 0,5 mm
4 Raccordez les fils du porte-cellule à la
cellule.
o Les signaux et les couleurs des fils du porte-cel-
lule sont représentés ci-dessous.
Signal Couleur
Canal gauche + Blanc
Canal gauche − Bleu
Canal droit + Rouge
Canal droit − Vert
5 Équilibrez le bras de lecture et réglez la
pression de la pointe.
Suivez les procédures décrites dans « Équilibrage
du bras de lecture et réglage de la pression de la
pointe » en page 24.
