LD Systems LAX 8 D - Manual (Page 90)

90

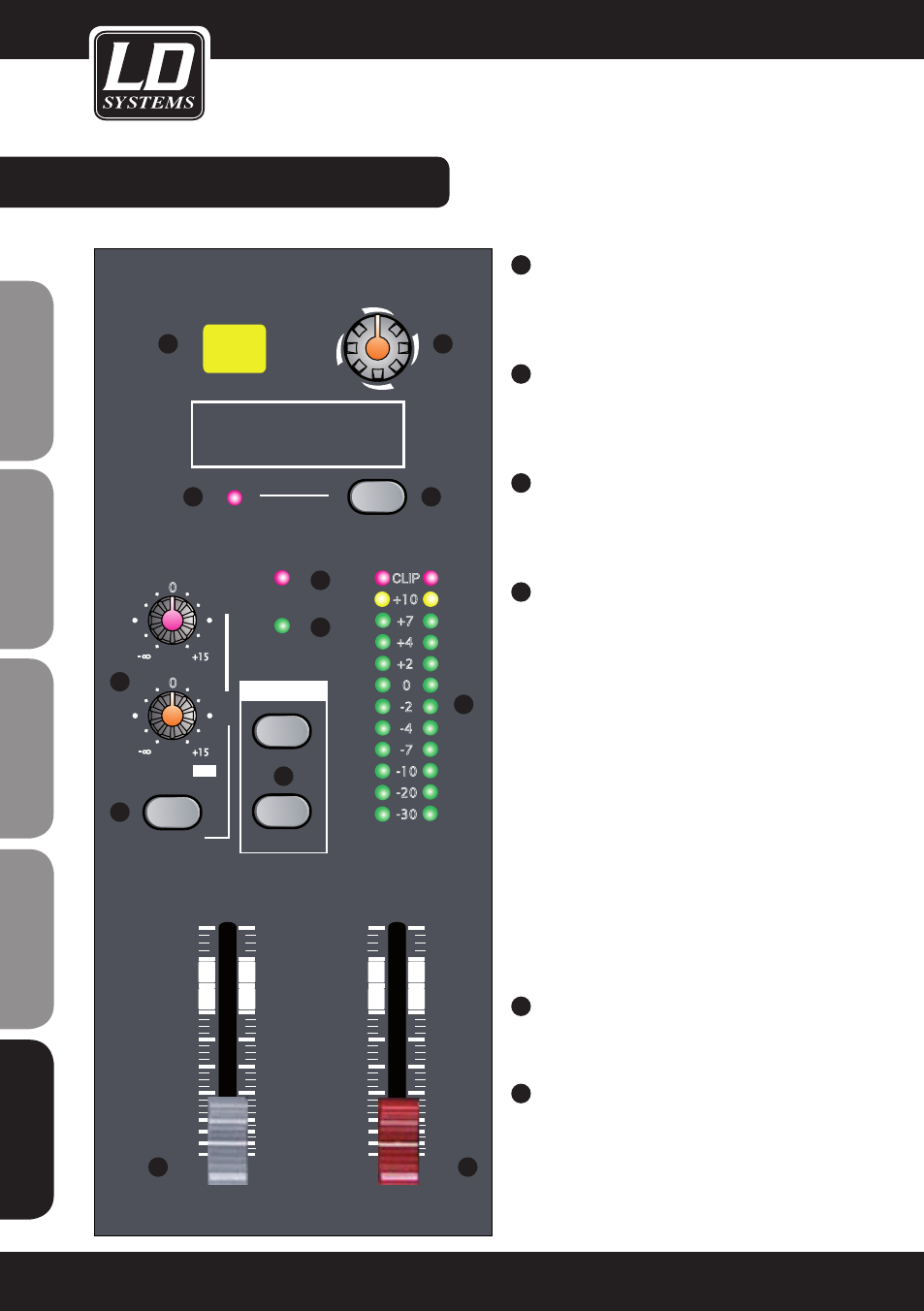

ELEMENTY STEROWANIA:
9 LEVEL
Ten suwak reguluje poziom kanału i określa
poziom sygnału wysyłanego do głównego
wyjścia.
10 MAIN MIX LEVEL
Ten suwak określa poziom sygnału
wysyłanego do głównego wyjścia – MAIN
MIX OUTPUT i wyjścia TAPE OUT.
11 PHONES/CONTROL ROOM
Ten suwak określa poziom sygnału
wysyłanego do wyjść CONTROL ROOM i
PHONES (słuchawkowego).
12 2-TRACK SIGNAL PATH
Jeśli wciśniesz przycisk 2TK TO CONTROL
ROOM, sygnał z wejścia 2 TRACK IN zostanie
przesłany do wyjścia CONTROL ROOM, a
jego poziomem będzie można sterować
gałką PHONES/CONTROL ROOM.
Jeśli wciśniesz przycisk 2TK TO MIX, sygnał
z wejść 2 TRACK IN zostanie przesłany do
wyjścia głównego – MAIN MIX OUTPUT i jego
poziomem będzie można sterować gałką
MAIN MIX LEVEL.
Uwaga: można wcisnąć oba te przyciski
jednocześnie, sygnał z gniazda 2 TRACK
IN będzie wówczas przesłany zarówno na
wyjście CONTROL ROOM jak i do wyjścia
głównego – MAIN MIX OUTPUT, a poziomy
obu sygnałów wyjściowych można ustawić
odpowiednimi gałkami.
13 WYŚWIETLACZ OUTPUT LEVEL
Ten 12 segmentowy miernik LED wskazuje
poziom sygnału wyjściowego.
14 AUX RETURN CONTROL
Ten przełącznik kieruje sygnał obecny na
wyjściach AUX RETURN do wyjścia AUX1,
dzięki czemu efekt jest słyszalny w
odsłuchu.
10
dB
-5
-10
-15
-20
-30
-40
-60
0
5
-2
0
-4
-7
-10
-20
+2
-30
OUTPUT LEVEL
L R
CLIP
+10
+7
+4
PWR
PHANTOM
DFX MUTE
PEAK/MUTE
PROGRAM (PUSH)
AUX RTN 1
8 -
0
+15
2
AUX RTN 2
8 -
0
+15
EFX TO AUX 1
1
DFX
MAIN MIX
CONTROL ROOM
2TK TO
00-09 Echo
10-19 Echo+Verb
20-29 Tremolo
30-39 Plate
40-49 Leslie
FUNCTION
50-59 Vocal
60-69 Rotary
70-79 Small Room
80-89 Flange+Verb
90-99 Large Hall
10
dB
-5
-10
-15
-20
-30
-40
-60
0
5
MAIN MIX
LEVEL
PHONES
CONTROL ROOM
8 8
10 11
12
13
15
14
17
16
20 21
19 18
