Bridged Mode
Um die Ausgangsspannung der Endstufe zu verdoppeln, wird die Endstufe in Bridged Mode geschaltet.
Die beiden Endstufenblöcke werden dazu im Gegentakt betrieben. Es wird also sozusagen eine Mono-
endstufe erzeugt, mit der doppelten Ausgangsspannung und Ausgangsleistung eine Einzelkanals. Da-
durch stehen potentialfrei 50V, 140V und 200V sowie ein Direct Output mit verdoppelter Nennausgans-
spannung zur Verfügung.
Ist der Schalter BRIDGED-MODE gedrückt muß das Signal über CHANNEL A Input eingespeist werden
und der CHANNEL B Input ist dann ohne Funktion. Das Signal wird intern invertiert und steuert den
Endstufenblock B mit dem invertierten Eingangssignal an, wobei der Endstufenblock A nach wie vor mit
dem nichtinvertierten Eingangssignal angesteuert wird. Die Verwendung des Bridged Mode ist sowohl
mit den Direct Outputs als auch über die Isolated Outputs möglich.
Bei den Isolated Outputs müssen
die “Minus”- Klemmen der Kanäle A und B über eine Drahtbrücke mit ausreichendem Querschnitt
(1,5mm
2
.... 2,5mm
2
) verbunden werden! Um Phasenfehler zu vermeiden, ist unbedingt die richtige An-
schlußart der Lautsprecher zu beachten. Kanal A führt das Signal “in Phase” und muß dadurch mit dem
+ Pol des jeweiligen Lautsprechers verbunden werden. Der - Pol des Lautsprechers muß dann am +
Ausgang des Kanal B angeschlossen werden. Die Ausgangsspannung jedes einzelnen Endstufenblocks
A&B steht zwar an der Steckerleiste, soll aber wegen der Phasendrehung nicht mehr weiter benutzt wer-
den.

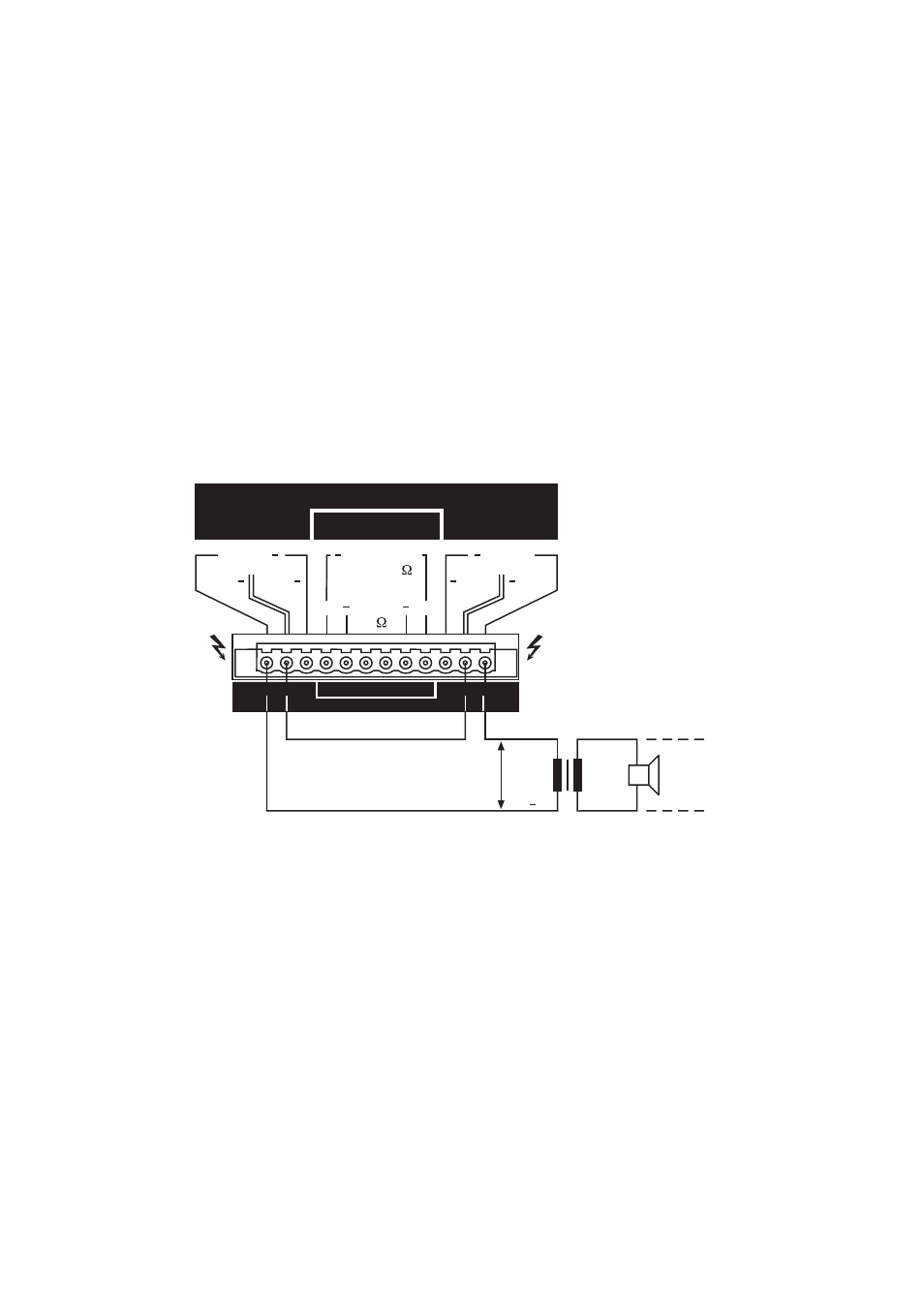

Bild: Ausgangsbuchse im 50V Bridged Mode
* Achtung! Der Querschnitt der Drahtbrücke muß mindestens 1,5mm
2
betragen.
Der Betrieb von 4 Ohm Lasten am Direct Output ist im Bridged Mode nicht zulässig. Die Nennleistungs-
werte sowie die Nennlastwiderstände der einzelnen Ausgänge im Bridged Mode für die Isolated Outputs
entnehmen Sie bitte den Technischen Daten im Anhang. Die Nennlastimpedanz darf auch hier nicht un-
terschritten werden.
70
100
0
100
70
0
ISOLATED OUTPUTS
DIRECT OUTPUTS
.....1000W
+
+
25V
100V
+
70V
+
BRIDGED
1200W/8
600W
100V
25V
+
70V
+
4
DUAL
B
A
+
+
+
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
B
A
+
50V
*
BRIDGED 50V
