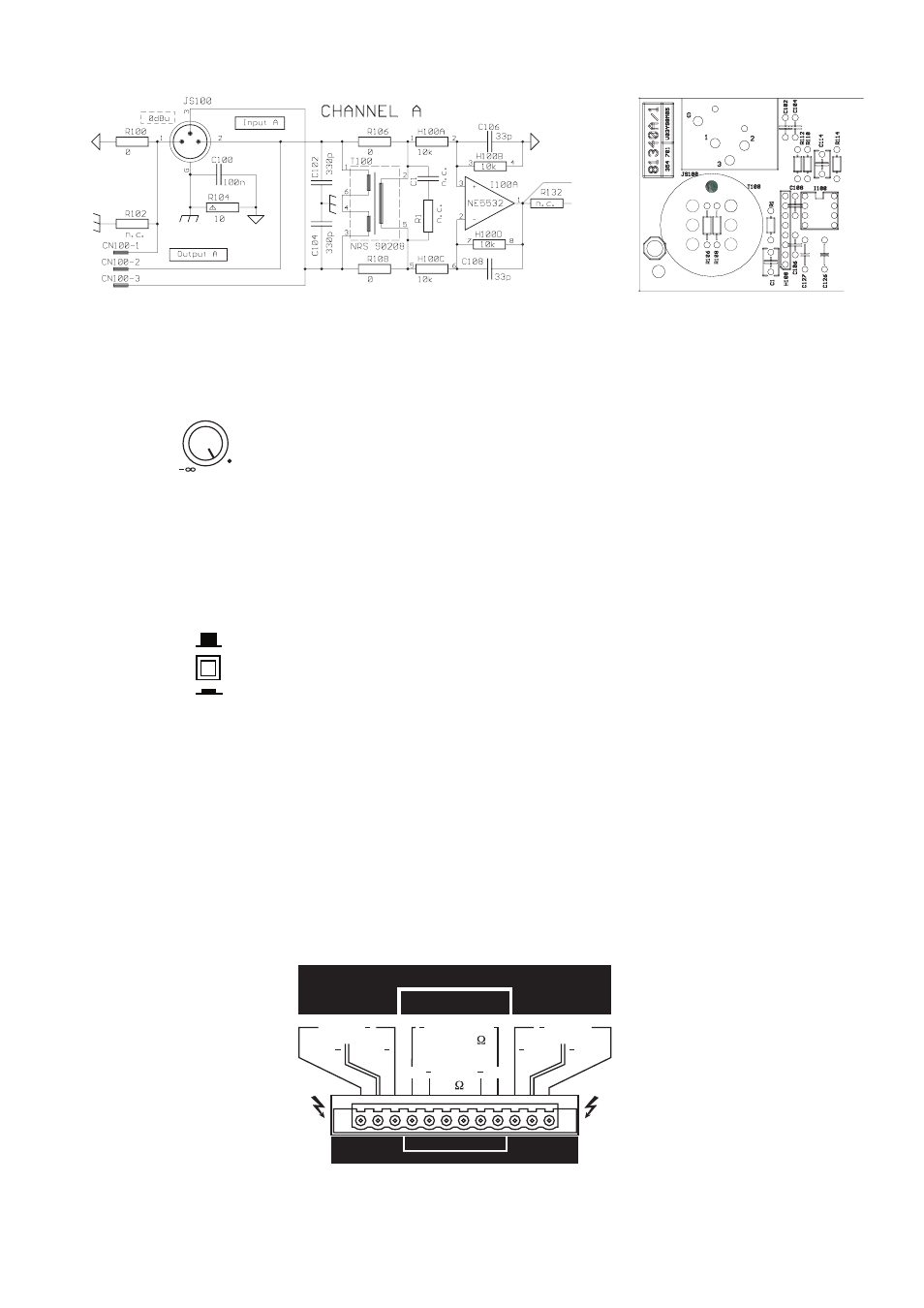

Illustration : synoptique du canal d’entrée A Illustration : Installation du transformateur
d’entrée sur le circuit
Potentiomètres de niveau
Ces potentiomètres rotatifs, gradués en dB, servent à ajuster le gain
de l’amplificateur. Ils doivent être positionnés entre les repères 0 dB et
-6 dB afin d’éviter l’apparition de toute distorsion au niveau des sour-
ces. La graduation indique l’atténuation s’appliquant au facteur spécifié
d’amplification interne.
Sélecteur d’assignation des entrées
Si le sélecteur se trouve en position parallèle/mono, les connecteurs
d’entrée CHANNEL A et CHANNEL B sont reliés électriquement, et
exploités en parallèle. Autrement dit, il suffit d’un seul signal en entrée
pour alimenter les deux canaux de l’amplificateur – leurs niveaux étant
toujours contrôlés par les potentiomètres A et B.
Si le sélecteur se trouve en position dual/stéréo, les canaux A et B sont
séparés (modes ”deux canaux” ou stéréo).
Power Outputs A&B
Les câbles alimentant les enceintes viennent se connecter à ces bornes hautes performances – le serrage
par vis nécessaire étant prévu. Pour effectuer les connexions, vous pouvez démonter la prise 12 contacts.
La section maximale du câble est de 2,5 mm2. Afin d’offrir une souplesse maximale pour les branchements,
toutes les sorties à tensions flottantes – 25 Volts, 70 Volts, et 100 Volts (ISOLATED OUTPUTS) – ainsi que
la sortie à basse impédance (DIRECT OUTPUTS) de chaque canal sont directement accessibles.
LEVEL
0 dB
-9
-16
-30
-1
-4
-2
-3
-5 -6
-12
DUAL/STEREO
PARALLEL/MONO
INPUT ROUTING
70 100 0 100 70 0
+ +
25V
100V
+ 70V +
+
ISOLATED OUTPUTS
DIRECT OUTPUTS
BRIDGED
1200W/8
600W
+
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
100V +
25V + 70V +
B A
4
DUAL B A
Illustration : Sorties de puissance du DPA 4260
