Sorties de puissance – SORTIES AUDIO SUR TRANSFORMATEUR
Les deux transformateurs de sortie intégrés convertissent la tension nominale de sortie de l’amplificateur
de puissance aux standards de lignes haut-parleurs les plus utilisés – 25 Volts, 70 Volts, et 100 Volts.
Ces différentes tensions sont toutes présentes simultanément aux sorties flottantes correspondantes
de la barre de connexion. Les deux canaux de l’amplificateur de puissance peuvent être exploités dans
toutes les combinaisons de tensions de sortie possibles. Vous pouvez également utiliser en même temps
les sorties haut-parleurs basse impédance et les lignes flottantes sur un même canal d’amplificateur de
puissance.
Attention Comme la valeur crête de la tension de sortie de l’appareil peut dépasser 34 Volts au
niveau des bornes de sortie, les risques de choc électrique ne sont pas négligeables.
Il vaut donc mieux installer les lignes de haut-parleurs conformément à tous les
standards et normes de sécurité.
Si vous installez et exploitez des réseaux de haut-parleurs sous 100 Volts, la conformité
aux normes VDE DIN VDE 0800 est impérative.
Plus spécifiquement, si un réseau de haut-parleurs sous 100 Volts est inclus dans des
applications de système d’alarme, tous les standards de sécurité doivent être conformes
à la classe 3. Avant d’utiliser pour la première fois l’amplificateur de puissance, la barre
de connexion des haut-parleurs doit être protégée avec le capot correspondant.
Sorties de puissance – sorties isolées 70 Volts et 100 Volts
Pour réduire les pertes en ligne, non négligeables dès que la distance séparant les enceintes de
l’amplificateur dépasse 50 mètres, il est recommandé d’utiliser des systèmes d’enceintes équipés de
transformateurs de lignes 100 Volts ou 70 Volts, solution permettant également une distribution régu-
lière de la puissance de sortie à chaque système de haut-parleurs.Vous pouvez brancher autant de
systèmes de haut-parleurs que vous le désirez, tant que la consommation électrique totale du réseau
de haut-parleurs ne dépasse pas la puissance nominale que peut délivrer l’amplificateur de puissance,
et que vous ne descendez pas en-dessous de l’impédance nominale de charge des étages de sortie
de l’amplificateur.Pour plus de détails concernant la puissance nominale délivrée par l’amplificateur et
l’impédance minimale de charge de chacun des canaux de sortie, veuillez vous référer aux caractéristi-
ques de l’appareil (dans l’annexe).
100V
6W
100V
30W
100V
6W
100V
30W
70 100 0 100 70 0
ISOLATED OUTPUTS
DIRECT OUTPUTS
16 x 30W
83 x 6W
+ +
25V
100V
+ 70V +
BRIDGED
1200W/8
600W
100V
25V + 70V +
4
DUAL B A
+ + +
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
B A

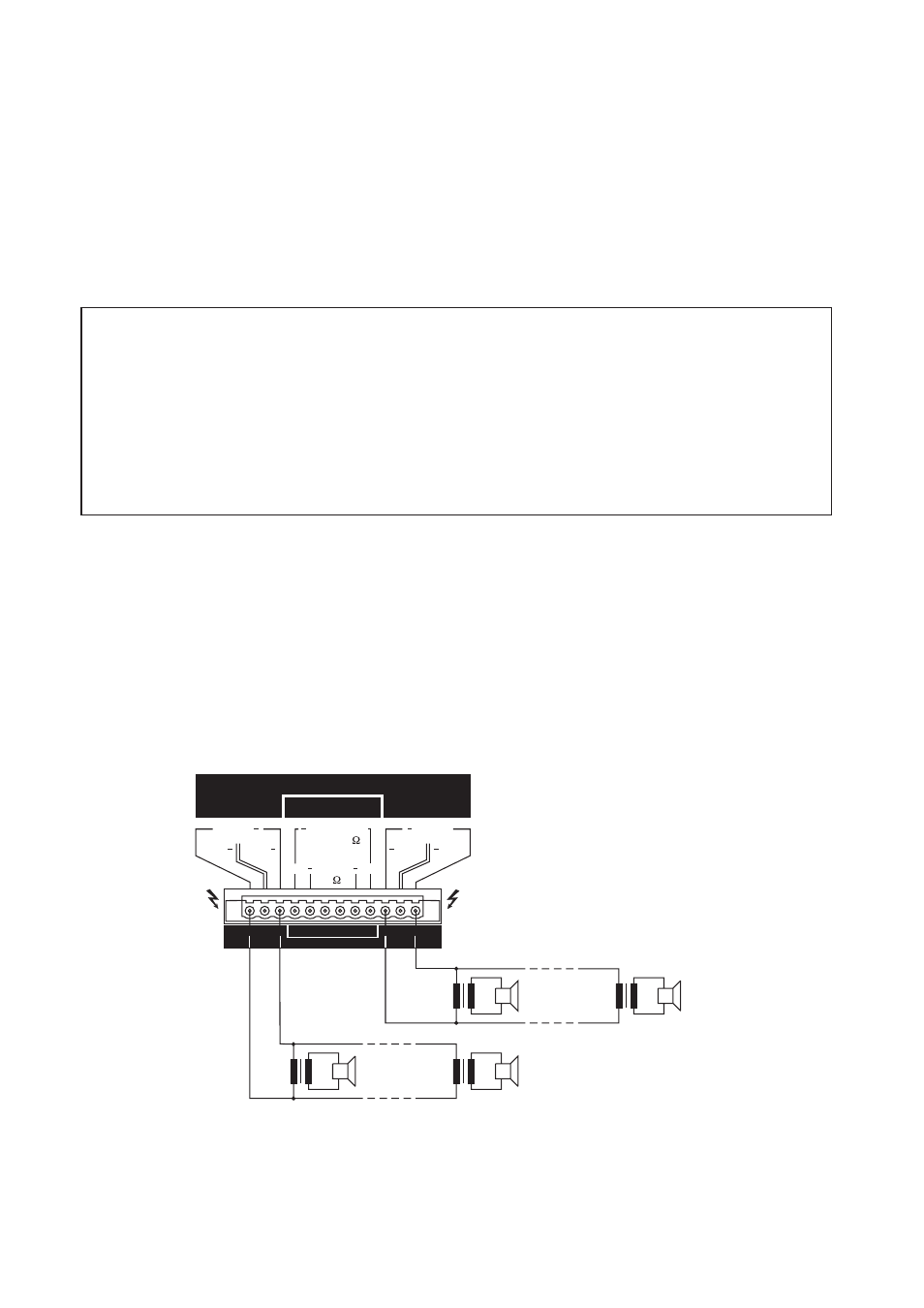

Illustration : exemple d’une configuration où un DPA 4260 alimente un système de haut-parleurs
100 Volts – charge maximale en utilisant des systèmes de haut-parleurs 30 W / 100 Volts
