Leistungsausgänge Isolated Outputs 25V
Der 25V Ausgang dient im wesentlichen zur potentialfreien Ansteuerung von niederohmigen Lautspre-
chern ( 4-16 Ohm). Wegen der Leitungsverluste soll die Entfernung zwischen den Lautsprechern und
dem Verstärker nicht mehr als 50 m betragen. Es ist darauf zu achten, daß die Gesamtimpedanz des
Lautsprechernetzes den Nennlastwiderstand für den 25V-Ausgang nicht unterschreitet. Den Nennlastwi-
derstand des 25V-Ausgangs entnehmen Sie bitte ebenfalls den Technischen Daten im Anhang.

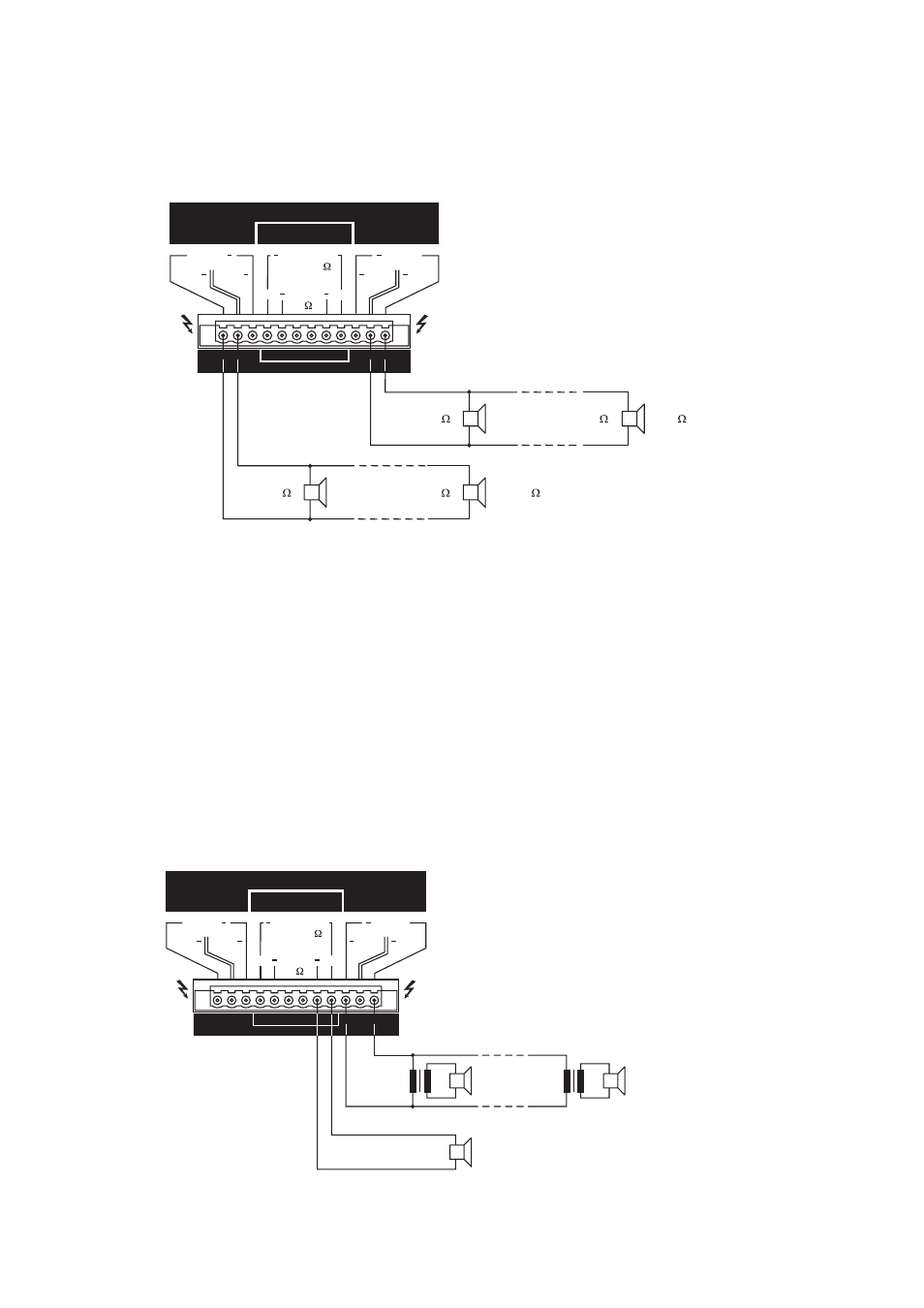

Bild: Beispielbeschaltung DPA4260 mit 8 Ohm und 16 Ohm Lautsprechern bei maximaler Auslastung
Leistungsausgänge DIRECT OUTPUTS
Zum Antrieb von niederohmigen Hochleistungs-Lautsprechersystemen ist zusätzlich zu den Ausgängen
des Ausgangsübertragers auch der niederohmige Ausgang der Endstufe herausgeführt. Die minimale
Lastimpedanz beträgt hier 4 Ohm. Jeder Kanal der Endstufe kann gleichzeitig Lasten am Direct Output
und am Isolated Output treiben. Es muß jedoch unbedingt darauf geachtet werden, daß die Gesamtleis-
tungsaufnahme der Lautsprecher oder Lautsprecherlinien die Nennleistung der Endstufe nicht übersteigt.
Beispiel: Wird am DPA4260 Channel A Direct Output eine Lautsprecherbox mit 8 Ohm und einer Nenn-
leistung von mindestens 300W angeschlossen, ist genau die Hälfte der Leistungskapazität der Endstufe
ausgeschöpft, da die minimale Lastimpedanz je Kanal 4 Ohm beträgt. Es kann dann noch die Hälfte der
Nennausgangsleistung des Channel A 100V-Ausgangs, in diesem Fall 500W/2 = 250W, für eine verteil-
te Lautsprecherlinie abgenommen werden. Die Gesamtimpedanz der Lautsprecherlinie darf also hier
20Ohm*2 = 40 Ohm nicht unterschreiten.
Bild: Beispielbeschaltung DPA4260 Kanal A im gemischten Betrieb
16
70
100
0
100
70
0
ISOLATED OUTPUTS
DIRECT OUTPUTS
+
+
25V
100V
+
70V
+
BRIDGED
1200W/8
600W
100V
25V
+
70V
+
4
DUAL
B
A
+
+
+
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
B
A
16
8
8
12 x 16
6 x 8
70
100
0
100
70
0
ISOLATED OUTPUTS
DIRECT OUTPUTS
10 x 25W/100V
8 /300W
+
+
25V
100V
+
70V
+
BRIDGED
1200W/8
600W
100V
25V
+
70V
+
4
DUAL
B
A
+
+
+
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
B
A
