33
GROUNDED
UNGROUNDED
CHASSIS SWITCH
CIRCUIT TO T
OUTPUT WIRING MUST BE CLASS 1
BRIDGED
NORMAL
BRIDGED MODE
DUAL
PARALLEL
INPUT
LEVEL LEVEL
CAUTION: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE
REPLACE WITH SAME TYPE AND VALUE FUSE INDICATED.
REMPLACER PAR UN FUSIBLE DE MEME TYPE ATTENTION:
COMME INDIQUE.
230V 50-60 Hz
870 WATTS
ROUTING
0 dB
-9
-16
-30
-1
-4
-2
-3
-5 -6
-12
0 dB
-9
-30
-1
-4
-2
-3
-5 -6
-12
-16
CHANNEL A
INPUTS
CHANNEL B
INPUTS
70 100 0 100 70 0
+ +
25V
100V
+ 70V +
+
ISOLATED OUTPUTS
DIRECT OUTPUTS
BRIDGED
1200W/8
600W
+
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
100V +
25V + 70V +
B A
4
DUAL B A
+ +
T10A/L/250V
MAINS FUSE
DPA 4260 121715
WARNING: TO REDUCE THE RISK OF FIRE
APPLIANCE TO RAIN OR MOISTURE.
AVIS: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.
NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
OR ELECTRIC SHOCK, DO NOT EXPOSE THIS
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
POWER
MADE IN GERMANY
+24V ON
0V OFF
+
POWER REMOTE
SEE OPERATING MANUAL!

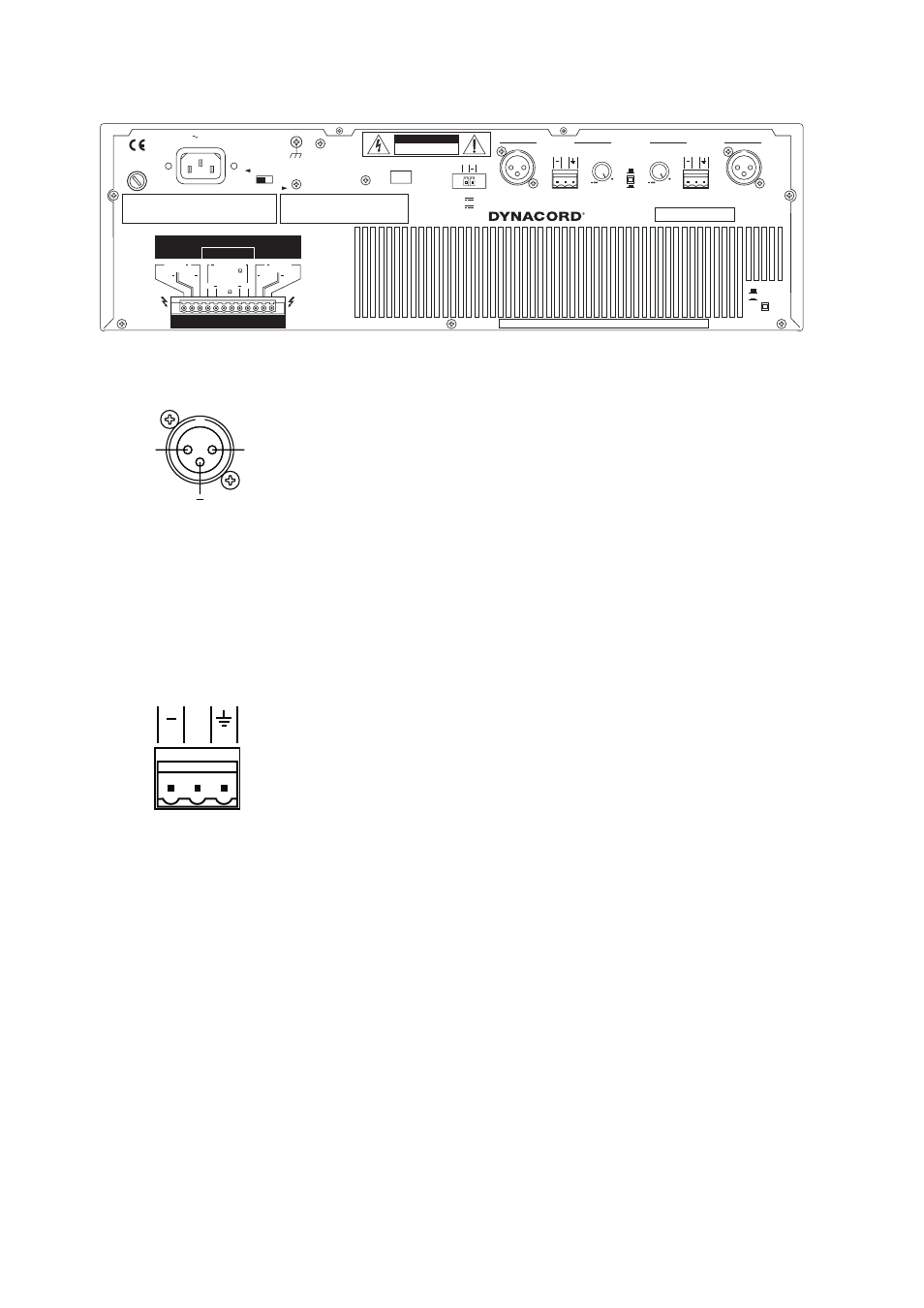

Entrées INPUT CHANNEL A&B
Les entrées INPUT CHANNEL A&B, symétrisées électroniquement, pos-
sèdent une sensibilité of 775 mV= 0 dBu et une impédance d’entrée de
20 kohms –– elles sont prévues pour la connexion d’amplificateurs de
contrôle, de contrôleurs audio, de consoles de mixage, etc.
La connexion des appareils audio externes s’effectue, au choix, soit par
l’intermédiaire des connecteurs d’entrée au format XLR, soit via les bor-
nes à vis câblées en parallèle. Vous pouvez donc récupérer les signaux
audio d’entrée pour alimenter d’autres amplificateurs de puissance sans
devoir recourir à des câbles en Y spécifiques.
L’assignation des broches du connecteur XLR est conforme au standard
IEC 268 :
Si l’appareil externe ne possède pas de connecteurs de sortie sym-
étriques, vous pouvez configurer les connecteurs pour obtenir un fonc-
tionnement asymétrique. Il faut alors relier la broche 1 (masse) à la bro-
che 3 (point froid, -). Le signal audio n’est alors plus transporté que par
la broche 2 (point chaud, +).
N’oubliez pas que pour bénéficier des avantages que procure une sym-
étrie électronique des entrées – notamment la disparition des ronflettes
et des interférences – il vaut mieux rétablir les entrées symétriques dès
que possible.
Si vous avez besoin d’entrées flottantes, il faut mettre en place des
transformateurs d’entrée : vous devez alors prévoir un kit d’extension
optionnel NRS 90208 (308840) par canal.
--
+ S
+
PIN 1: SHIELD
PIN 2: a, +
PIN 3: b, -
I nstructions d’installation du kit d’extension optionnel NRS 90208
•
Débranchez l’amplificateur de puissance du secteur.
•
Otez toutes les vis maintenant le couvercle de l’appareil.
•
Soulevez le couvercle et enlevez-le.
•
Débranchez la nappe de câbles arrivant sur le circuit imprimé 81340/1.
•
Otez toutes les vis maintenant le circuit imprimé 81340/1.
•
Enlevez le circuit imprimé 81340/1 et dessoudez les résistances R106 … R109.
•
Montez les transformateurs d’entrée en suivant les repères correspondants sur le circuit imprimé.
•
Remontez l’appareil en reprenant à l’envers les points ci-dessus.
