Page 5
5
GROUNDED
UNGROUNDED
CHASSIS SWITCH
CIRCUIT
TO
T
OUTPUT WIRING MUST BE CLASS 1
BRIDGED
NORMAL
BRIDGED MODE
DUAL
PARALLEL
INPUT
LEVEL
LEVEL
CAUTION:
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE
REPLACE WITH SAME TYPE AND VALUE FUSE INDICATED.
REMPLACER PAR UN FUSIBLE DE MEME TYPE
ATTENTION:
COMME INDIQUE.
230V
50-60 Hz
870 WATTS
ROUTING
0 dB
-9
-16
-30
-1
-4
-2
-3
-5
-6
-12
0 dB
-9
-30
-1
-4
-2
-3
-5
-6
-12
-16
CHANNEL A
INPUTS
CHANNEL B
INPUTS
70
100
0
100
70
0
+
+
25V
100V
+
70V
+
+
ISOLATED OUTPUTS
DIRECT OUTPUTS
BRIDGED
1200W/8
600W
+
LOW IMPEDANCE
AUDIO TRANSFORMER OUTPUTS
100V
+
25V
+
70V
+
B
A
4
DUAL
B
A
+
+
T10A/L/250V
MAINS FUSE
DPA 4260
121715
WARNING:
TO REDUCE THE RISK OF FIRE
APPLIANCE TO RAIN OR MOISTURE.
AVIS:
RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.
NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
OR ELECTRIC SHOCK, DO NOT EXPOSE THIS
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
POWER
MADE IN GERMANY
+24V
ON
0V
OFF
+
POWER REMOTE
SEE OPERATING MANUAL!

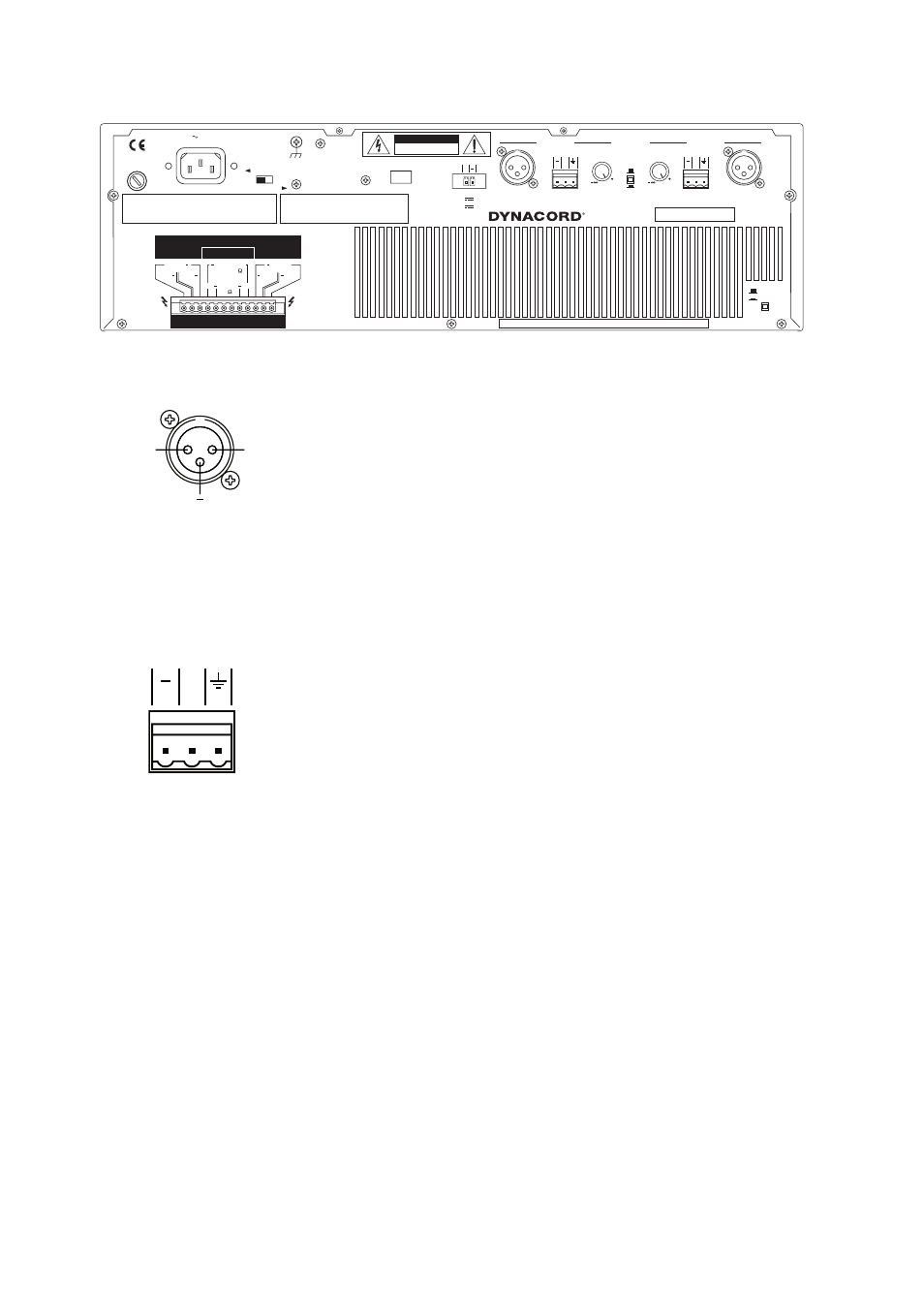

Eingänge INPUT CHANNEL A&B
Die Eingänge INPUT CHANNEL A&B sind elektronisch symmetrisch mit
einer Eingangsempfindlichkeit von 775mV = 0 dBu für den Betrieb mit
Steuerverstärkern, Audio Controllern, Mischpulten usw. ausgelegt. Die
Eingangsimpedanz liegt bei 20kOhm symmetrisch.
Der Anschluß peripherer Geräte kann entweder über die XLR-Eingangs-
buchsen oder die parallelgeschalteten Schraubsteckverbindungen, die
im Lieferumfang enthalten sind, erfolgen. Das „Durchschleifen“ des Si-
gnals zu weiteren Endstufen ist durch die direkte Parallelschaltung der
beiden Anschlußvarianten ohne aufwendige Splitkabel möglich.
Die XLR-Eingangsbuchsen sind nach IEC Norm 268 beschaltet:
Stellt das Steuergerät keinen symmetrischen Ausgang zur Verfügung,
können die Endstufeneingänge auch unsymmetrisch beschaltet werden.
Dazu wird der Masse- bzw. Chassisanschluß (Pin1) mit dem - Eingang
(Pin3) verbunden. Das Signal wird dann über den + Eingang (Pin2)
eingespeist. Um jedoch die Vorteile der elektronisch symmetrischen Ein-
gangsstufe, wie Brumm- und Störsignalunterdrückung im vollen Umfang
zu nutzen, sollte sobald die Möglichkeit besteht auf die symmetrische
Eingangsverdrahtung zurückgegriffen werden.Für den Fall, daß die Ein-
gänge potentialfrei sein müssen, sind diese für die Nachrüstung von Ein-
gangsübertrager vorgesehen. Es wird dazu je Kanal der Nachrüstsatz
NRS 90208 (308840) benötigt.
--
+
S
+
PIN 1: SHIELD
PIN 2: a, +
PIN 3: b, -
Nachrüstanleitung Eingangsübertrager NRS 90208
•
Netzstecker ziehen
•
Alle Schrauben zur Haubenbefestigung entfernen
•
Öffnen des Gerätes durch Abnehmen der Abdeckhaube (Deckel)
•
Flachbandkabel an Printplatte 81340/1 abstecken
•
Schrauben zur Befestigung der Printplatte 81340/1 entfernen
•
Printplatte 81340/1 herausnehmen und die Widerstände R106 ... R109 auslöten.
•
Bestückung der Eingangsübertrager mit Isolierscheiben entsprechend Markierung auf der Printplatte.
•
Zusammenbau des Gerätes in umgekehrter Reihenfolge
