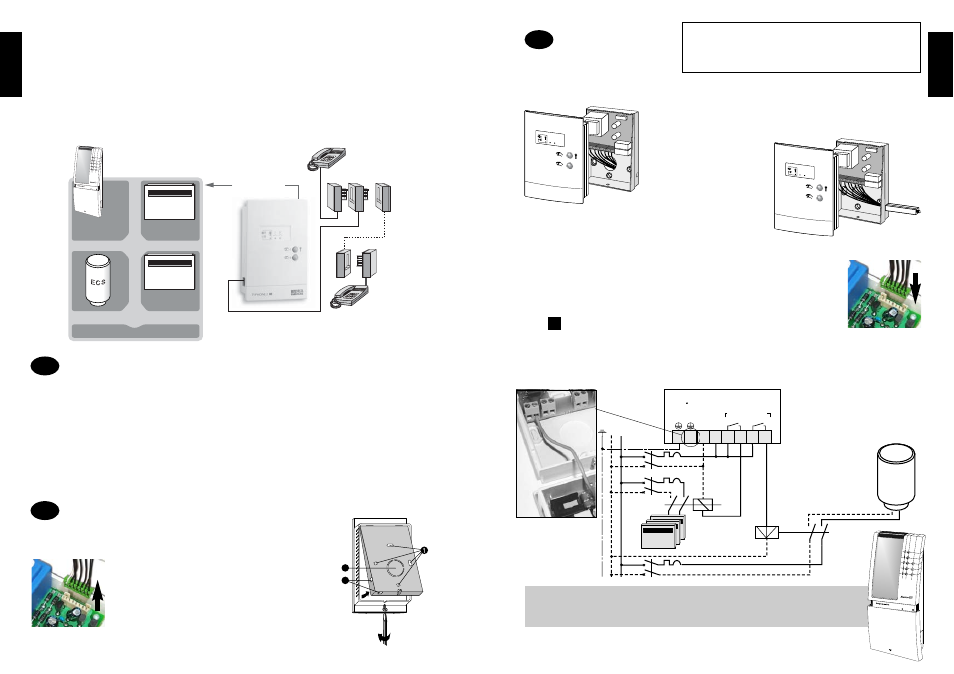

RAccordement
Avant toute manipulation, coupez l’alimentation.
Afin de raccorder l'appareil, il est nécessaire de le séparer de son socle.
Dans le cas d’un montage sur boîte d’encastrement, les fils
doivent arriver dans l’appareil par le fond du boîtier.
Dans le cas d’un montage en
sailie, les fils doivent arriver
dans l’appareil
via une goulotte.
Le raccordement à la ligne téléphonique s'effectue à l'aide
du câble prise RJ11 / prise téléphonique gigogne.
La prise RJ11 se connecte sur le côté de l'appareil.
La prise téléphonique gigogne s'intercale entre le poste téléphonique et la prise de l'installation.
Si celle-ci est trop éloignée de la prise de courant pour l'automatisme à piloter,
FRANCE TELECOM en installe une deuxième gratuitement.
IMPORTANT : Au moment du remontage, n’oubliez pas de raccorder à
nouveau la nappe de fils entre la face avant et le socle.
Commande Marche / Arrêt
Pour la commande de certains appareils, il est nécessaire de relayer la sortie par un contacteur
dimensionné en fonction de la puissance à piloter.
Pour le fonctionnement du parafoudre intégré dans l'appareil (voir caractéristiques), la borne 1
doit être reliée à la terre de l’installation et la borne 2 doit être reliée au fil de terre (fil jaune/vert)
venant de la face avant du produit (voir photo).
Alim.
230V
3 4 5 N L
Contacteur
Jour / Nuit
Convecteurs
6 7 8 1 2
N L
TYPHONE 2 SV
Ex. : Commande 1
(contact fermé) = Marche chauffage
Ex. : Commande 2
(contact fermé) = ECS autorisée
Le raccordement à la ligne téléphonique
se fait par l'intermédiaire de la prise RJ 11
située sur le côté de l'appareil.
Max. 2A 230 V ~
2 1
Chauffe - eau
électrique
(ECS) Contacteur
travail
- 5 -
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
- La norme UTE C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne créent
pas de perturbations trop fortes (directives 2004/108/CE).
3
2 1
2
1
2 1
2
1
IMPORTANT :
TYPHONE 2 SV peut aussi être utilisé pour commander le mode Absence ou Hors Gel des
programmateurs, gestionnaires d’énergie, gestionnaires de puissance, etc... commercialisés
par DELTA DORE :
STARBOX F01, STARBOX F02, DRIVER C20, GECPL1, DRIVER C...
Français
Caractéristiques techniques
• Alimentation 230V, 50Hz
• Isolement classe II
• Consommation : 4 VA
• 2 sorties contact travail, 2A 230V
(possibilité d’inverser le sens de
fonctionnement du contact)
• 6 à 7 sonneries avant la prise de ligne
• Commande manuelle de l'état du contact de
chaque sortie
• Parafoudre de protection de l'entrée ligne
téléphonique intégré dans le boîtier
- 48 V= téléphonie
- capacité d'écoulement :
10 kA onde 8/20,
tension résiduelle < 900V
• Visualisation de la présence d’un code
• Visualisation de l'état des sorties
• Boîtier d’ambiance : 128 x 85 x 43 mm
• Fixation murale sur boîte d’encastrement ou
en saillie
1
Fixation
Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son
socle. Pour cela, desserrez la vis de verrouillage, ouvrez le boîtier et
déconnectez la nappe de fils comme indiqué.
Ainsi séparé du boîtier, le socle doit être fixé au mur (en
saillie) à l'aide d'un ensemble vis/chevilles ou sur boîte
d'encastrement (entraxe 60mm) en utilisant les trous
repérés
➊. Des cloisons défonçables sont prévues pour
laisser passer les fils de raccordement ( ➋ : pour boîte
d’encastrement, ➌ : pour le montage en saillie)
• 2 commandes distinctes (ex : chauffage,
chauffe-eau, éclairage..) en utilisant la
ligne téléphonique
• Accès aux commandes protégé par un
code secret
• Utilisation ultra-simplifiée grâce à la
synthèse vocale
• Possibilité de commander localement
sur l’appareil (dérogation)
• Compatible avec les installations munies
d’un répondeur téléphonique (y compris
le service “TOP Messages” de FRANCE
TELECOM)
• 4 langues (Français, Anglais, Espagnol,
Allemand)
• Agrément Européen CTR21
Marche / Arrêt
du chauffage
Commande
du hors gel
Commandes diverses
(2 au choix)
Poste
téléphonique
distant
Poste
téléphonique
local
Raccordement
suivant usage
ou
Autres commandes.....
ou
Mode arrêt
ou hors gel
d'une centrale
Convecteur
fil pilote
Français
2
3
2
