PREPARATIVOS
INSTALACION
El sistema DOLBY PRO LOGIC, la característica más destacada
de este sistema estéreo, ie proporciona en su propio hogar un
sonido de múltipies canales.
Complete los ajustes y las conexiones de la unidad principal,
los altavoces suministrados, su televisor y su equipo de vídeo
de acuerdo con el procedimiento siguiente.
Compruebe su sistema y los accesorios.
CX-NMA545 Sintonizador, amplificador, platina de casete y
reproductor de discos compactos estéreo
SX-WNA555 Altavoces delanteros
SX-R275 Altavoces de sonido ambiental
SX-C605 Altavoz central
Control remoto Antena de AM Antena de FM
Manual de instrucciones, etc.

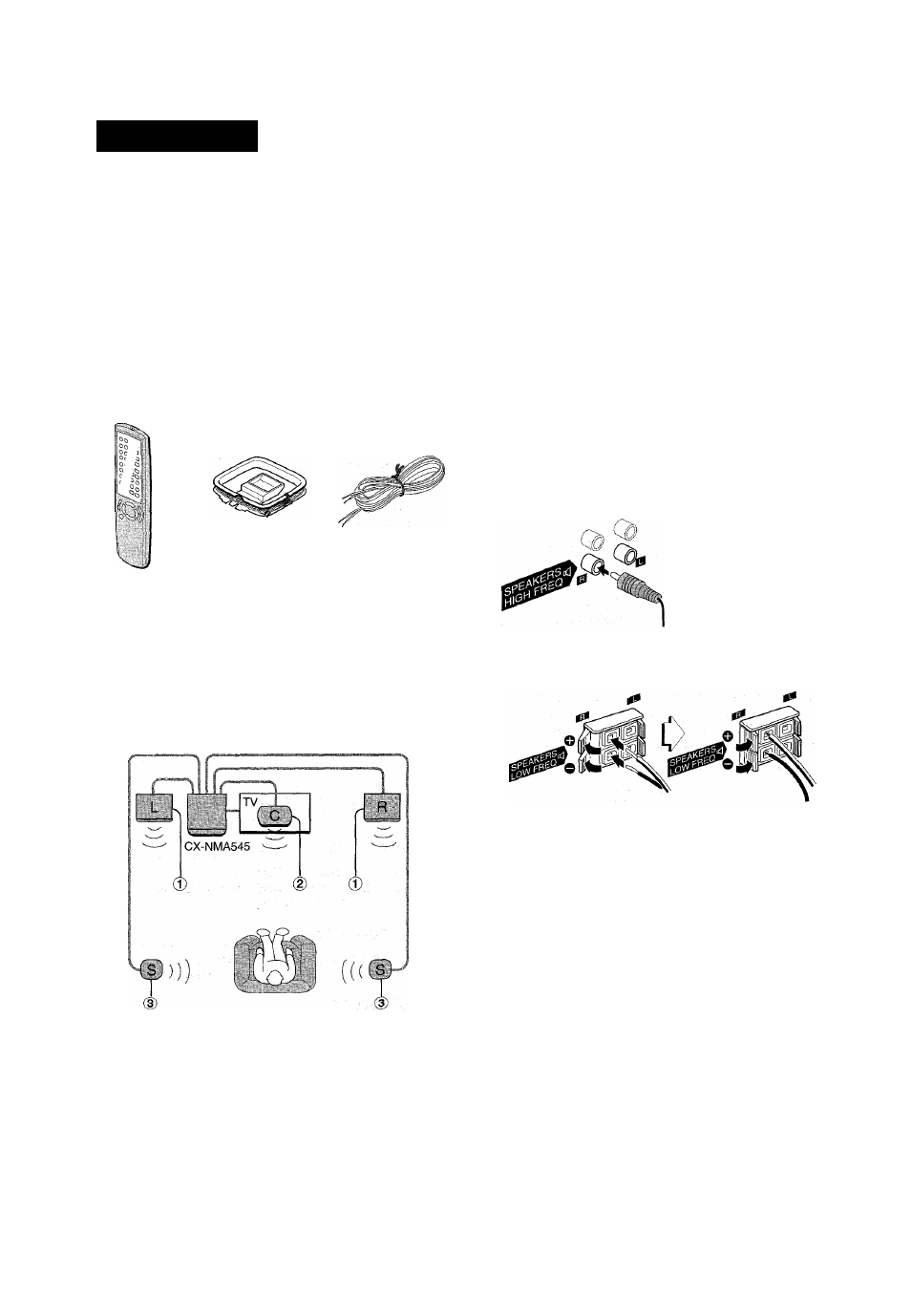

UBICACION DE LOS ALTAVOCES
Para poder lograr los mejores efectos que puedan obtenerse
con el sistema DOLBY PRO LOGIC, resulta importante colocar
apropiadamente los altavoces. Consulte la ilustración siguiente
para encontrar la mejor ubicación en su habitación.
® Altavoces delanteros
(D Altavoz central
Póngalo en medio de los dos altavoces delanteros. Además,
si conecta un televisor a la unidad, ponga este altavoz encima
o debajo del televisor.
(D Altavoces de sonido ambiental
Ponga los altavoces de sonido ambiental directamente a los
lados o un poco por detrás de la zona de escucha. Alinéelos
horizontalmente, a 1 metro aproximadamente por encima de
la altura de los oídos.
• Cuando DOLBY PRO LOGIC esté desactivado no se oirá
sonido del altavoz central ni de los altavoces de sonido
ambiental.
• El altavoz central sonará cuando DOLBY PRO LOGIC esté
activado.
CONEXIONES
Antes de conectar el cable de alimentación de CA
La tensión nominal de su unidad, mostrada en el panel trasero,
es de 120 V CA. Asegúrese de que la tensión nominal coincida
con la tensión empleada en su localidad.
ímportante
Conecte primero los altavoces, las antenas y todos los demás
equipos opcionales. Luego conecte ei cable de CA.
No hay diferencias entre los altavoces delanteros. Ambos pueden
conectarse como altavoz izquierdo (L) o derecho (R).
1 Conecte el altavoz derecho a la unidad principal.
® Conecte el cable de altavoz con clavija al terminal
SPEAKERS HIGH FREQ R.
® Conecte el cable de altavoz con franja blanca al terminal
SPEAKERS LOW FREQ R O y el cable negro al terminal
2 Conecte el altavoz izquierdo a la unidad principal.
Conecte el cable de altavoz con clavija al terminal SPEAKERS
HIGH FREQ L, y el otro cable de altavoz a los terminales
SPEAKERS LOW FREQ L, de la misma forma que en el
paso 1.
4
