Autres installations où le dégagement est réduit
Il existe de nombreux types de systèmes d'évacuation. Choisir le type qui convient le mieux à
l'installation. Deux installations à dégagement réduit sont illustrées. Voir les instructions du
fabricant.
B

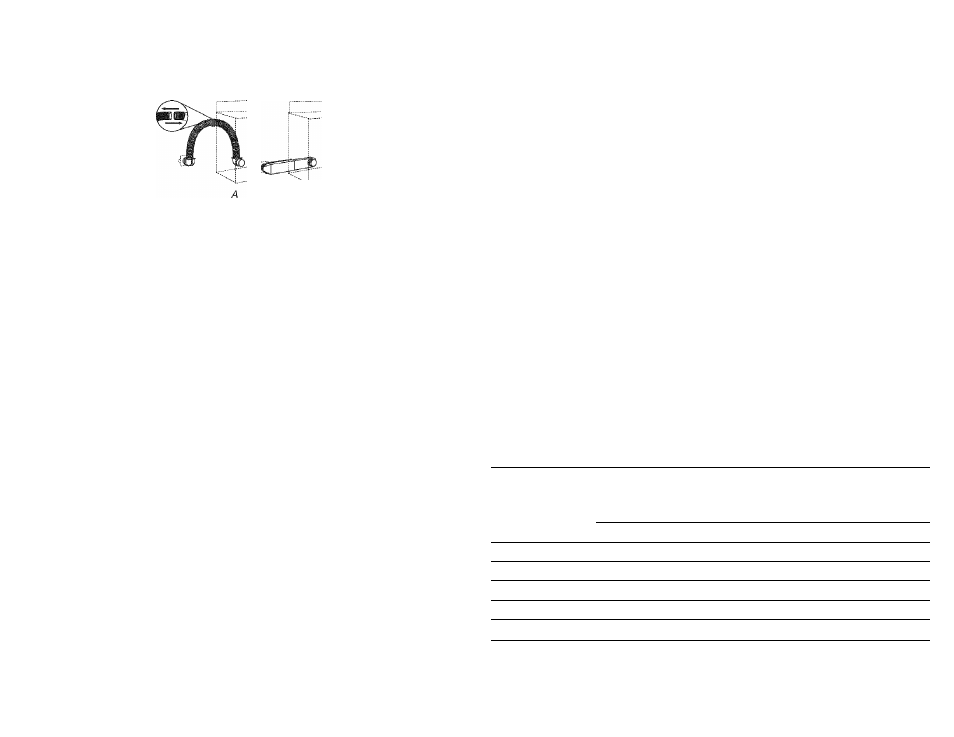

A. Installation au-dessus de la sécheuse (aussi disponible
avec un coude décalé)
B. Installation de périscope
REMARQUE : On peut acheter les trousses suivantes pour les installations où le dégagement
est réduit. Veuillez consulter la section "Assistance ou service" pour commander.
■ Installation au-dessus de la sécheuse :
Pièce numéro 4396028
■ Installation de périscope (pour l'utilisation en cas de non-concordance de la bouche de
décharge de la sécheuse avec le clapet) :
Pièce numéro 4396037 - 0" (0 cm) à 18" (45,72 cm) de décalage
Pièce numéro 439601 1 - 1 8" (45,72 cm) à 29" (73,66 cm) de décalage
Pièce numéro 4396014 - 29" (73,66 cm) à 50" (127 cm) de décalage
Dispositions spéciales pour les installations dans une maison mobile
Le système d'évacuation doit être solidement fixé à une section non combustible de la
structure de la maison mobile et ne doit pas se terminer en dessous de la maison mobile. Faire
en sorte que le système d'évacuation se termine à l'extérieur.
h
Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus
rectiligne.
Planifier l'installation pour introduire le nombre minimal de coudes et de changements
de direction.
Si des coudes ou des changements de direction sont utilisés, prévoir autant d'espace que
possible.
Plier le conduit graduellement pour éviter de le déformer.
Utiliser le moins possible de changements de direction а 90‘и
Déterminer l'itinéraire d'acheminement du conduit
Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure
performance de séchage
■ Utiliser le tableau des systèmes d'évacuation ci-dessous pour déterminer le type de
matériel à utiliser pour le conduit et les combinaisons de clapet acceptables.
■ REMARQUE : Ne pas utiliser un conduit de longueur supérieure à la valeur spécifiée dans
le tableau des systèmes d'évacuation. Si la longueur du circuit est supérieure à la valeur
spécifiée dans le tableau, on observera :
■ Une réduction de la longévité de la sécheuse.
■ Une réduction du rendement, avec temps de séchage plus longs et une plus grande
consommation d'énergie.
Le tableau des systèmes d'évacuation fournit les exigences d'évacuation qui vous aideront cà
atteindre la meilleure performance de séchage.
Tableaux des systèmes d'évacuation:
Le tableau suivant vous aide à déterminer la longueur maximale du conduit d'évacuation
selon le nombre de changements de direction à 90'" ou coudes dont vous aurez besoin et
le type de conduit d'évacuation métallique (rigide et/ou souple) que vous utiliserez.
Tableau de longueur du conduit d'évacuation
Nombre de
changements de
direction à 90° ou
coudes
Conduit métallique
rigide Conduit métallique souple
0 pi (36,6 m) 40 pi (12,2 m)
1 110 pi (33,5 m) 37 pi (11,3 m)
2 100 pi (30,5 m) 33 pi (10,1 m)
3 90 pi (2 7,4 m) 30 pi (9,1 m)
4 80 pi (24,4mJ 2 7 pi (8,2 m)
5 70 pi (21,3 m) 23 pi (7,0 m)
