Pianücación del sistema de ventüacióii

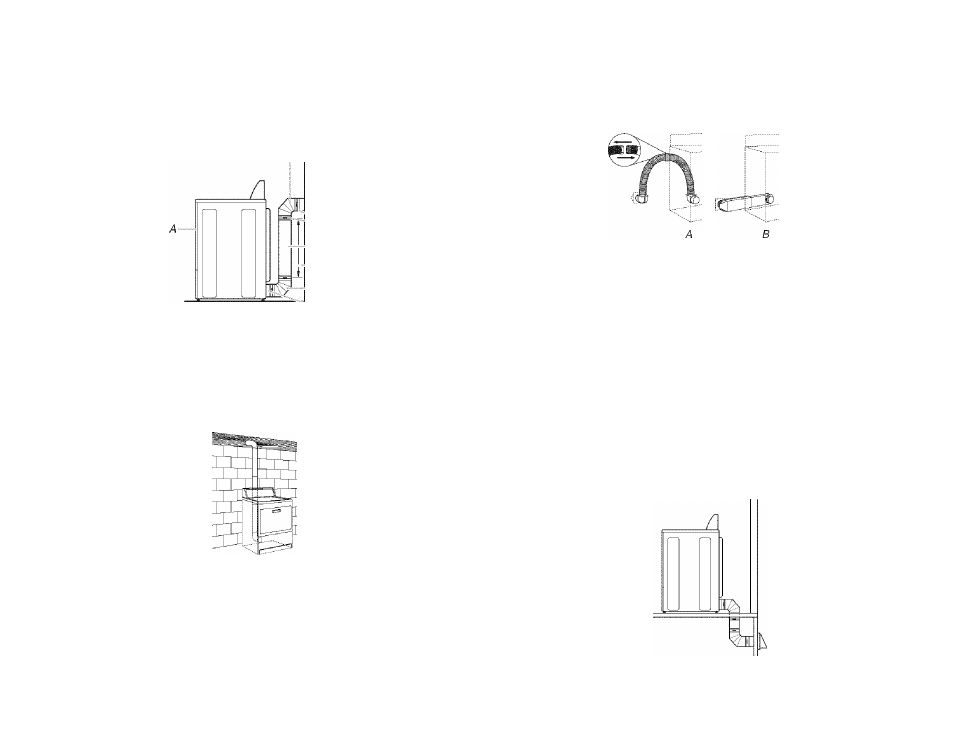

Seleccione su tipo de instalación de ventilación
Instalaciones recomendadas de escape
Las instalaciones típicas tienen la ventilación en la parte posterior de la secadora. Otras
instalaciones son posibles.
B
/1. Secadora
B. Codo
C. Pared
D. Capota rje ventilación
E. Abrazaderas
■ c
h
D
F
.. G
"• H
F. Ducto cíe metal rígido o de metal flexible
C. Longitud necesaria del dudo de escape
p¿ua conectar los codos
H. Salida de ventilación
Instalación con salida de ventilación estándar con ducto de escape de metal rígido
o flexible
Instalaciones alternas para espacios limitados
Los sistemas de ventilación vienen en una amplia gama. Seleccione el tipo más apropiado
para su instalación. A continuación se ilustran dos tipos de instalación para espacios
limitados. Consulte las instrucciones del fabricante.
A. Instalación en la parte superior (también está
disponible con un codo de desviación)
B. Instalación de periscopio
NOTA: Se pueden adquirir los siguientes juegos para instalaciones alternas en espacios
limitados. Para pedir las piezas, sírvase referirse a la sección "Ayuda o servicio técnico".
■ Instalación en la parte superior;
Pieza número 4396028
■ Instalación de periscopio (Para usar si hay desacoplo entre el ducto de escape de la pared
y el conducto de ventilación de la secadora):
Pieza número 4396037 - Desacoplo de 0" (0 cm) a 1 8" (45,72 cm).
Pieza número 4396011 - Desacoplo de 1 8" (45,72 cm) a 29" (73,66 cm).
Pieza número 439601 4 - Desacoplo de 29" (73,66 cm) a 50" (1 27 cm).
Previsiones especiales para las instalaciones en casas rodantes
El ducto de escape deberá sujetarse firmemente en un lugar no inflamable de la estructura de
la casa rodante y no debe terminar debajo de la casa rodante. El ducto de escape debe
terminar en el exterior.
40
