Para la instalación en clóset, con una puerta, se requieren aberturas de ventilación
mínimas en la parte superior e inferior de la puerta. Se aceptan puertas tipo persianas con
aberturas de ventilación equivalentes.
También se debe considerar espacio adicional para otro electrodoméstico que le
acompañe.

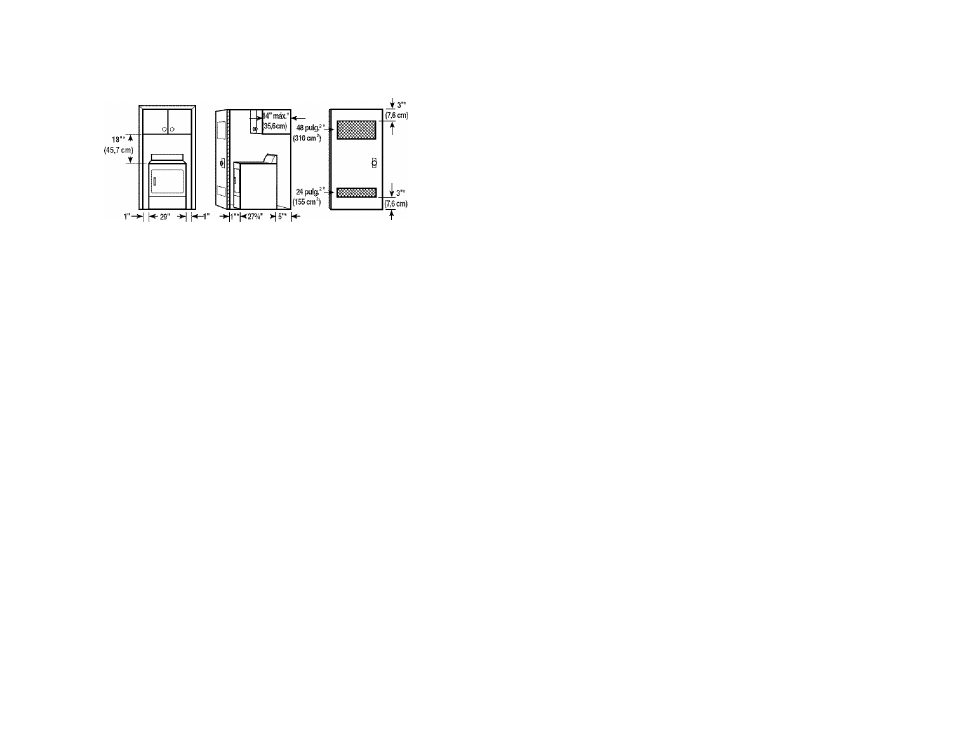

(2,5 cm) (73,66 cm)
Tí
(2,5 cm) (2,5 cm) (70,5 cm) (12,7cm)
B C
A. Lugar empotrado
B. Vista lateral - clóset o lugar confinado
C. Puerta del clóset con orificios de ventilación
Requisitos de instalación adicionales para las casas rodantes
Esta secadora es apropiada para instalaciones en casas rodantes. La instalación debe ajustarse
al Estándar de seguridad y construcción de casas fabricadas, Título 24 CFR, Parte 3280
(anteriormente conocido como Estándar federal para la seguridad y construcción de casas
rodantes, Título 24, HUD Parte 280).
Las instalaciones en casas rodantes necesitan:
■ Herramientas del sistema de escape de metal, que se encuentran disponibles para ser
compradas en su distribuidor.
■ Se deben tomar medidas especiales en el caso de casas rodantes para introducir el aire
del exterior en la secadora, l.a abertura (como la de una ventana adyacente) deberá ser
por lo menos el doble de tamaño que la abertura de ventilación de la secadora.
*Espacio necesario
. . ■..'b.'. ^ ■■ ■. . ■ ■■ ' IJ.
Usted es responsable de
■ Ponerse en contacto con un instalador eléctrico calificado.
■ Asegurarse de que la conexión eléctrica sea adecuada y de conformidad con el Código
Nacional Eléctrico, ANSI/NFPA 70 - última edición y con todos los códigos y ordenanzas
locales.
El Código Nacional Eléctrico requiere una conexión de suministro de energía eléctrica de
4 hilos para aquellos hogares construidos después de 1996, para los circuitos de secadora
que se hayan reformado después de 1 996 y todas las instalaciones de casas rodantes.
Usted puede obtener una copia de todas las normas arriba indicadas en: National Fire
Protection Association, One Batterymarch Park, Quincy, MA 02269.
■ Proveer el suministro eléctrico requerido de 3 ó 4 alambres, monofásico,
de 120/240 voltios, 60 Hz, CA solamente (o un suministro eléctrico de 3 ó 4 alambres,
de 120/208 voltios, si se especifica en la placa indicadora de corriente/de la serie) en un
circuito separado de 30 amperios, protegido con fusibles en ambos lados de la línea. Se
recomienda un fusible retardador o un cortacircuitos. Conéctela a un circuito derivado
individual. No tenga un fusible en el circuito neutro o de conexión a tierra.
■ No use un cable eléctrico de extensión.
■ Si los códigos lo permiten y se emplea un alambre de conexión a tierra separado, es
recomendable que un electricista calificado determine si la trayectoria de conexión a
tierra es adecuada.
Conexión eléctrica
Para instalar su secadora adecuadamente, usted debe determinar el tipo de conexión eléctrica
que va a usar y seguir las instrucciones que aquí se proveen para el caso.
■ Esta secadora ha sido manufacturada lista para ser instalada en una conexión de
suministro de energía eléctrica de 3 hilos. El conductor neutro de puesta a tierra está
permanentemente conectado al conductor neutro (cable blanco) dentro de la secadora. Si
la secadora está instalada con una conexión de suministro eléctrico de 4 hilos, el
conductor neutro de puesta a tierra se debe quitar del conectar de puesta a tierra exterior
(tornillo verde) y ajustar debajo del terminal neutro (cable central o blanco) del bloque de
terminal. Cuando el conductor neutro de puesta a tierra esté ajustado debajo del terminal
neutro (cable central o blanco) del bloque de terminal, el gabinete de la secadora queda
aislado del conductor neutro.
■ Si los códigos locales no permiten la conexión de un conectar para conexión a tierra al
alambre neutro, vea la sección "Conexión opcional de 3 hilos" en la sección "Conexión
eléctrica - Sólo en EE.UU.".
