3, Conecte el hilo de tierra (verde o desnudo) del cable de suministro eléctrico al tornillo
conductor de tierra externo. Apriete el tornillo.

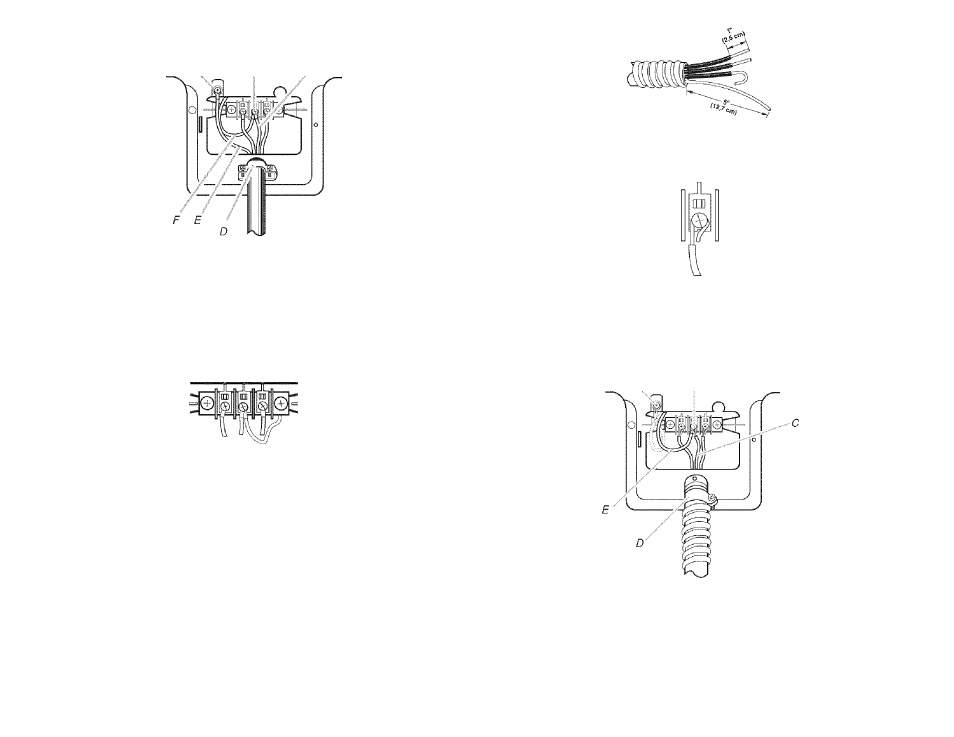

A B C
A. Tornillo conductor de tierra externo
B. Tornillo central de color plateado del bloque de terminal
C. Hilo neutro (hilo blanco o central)
D. Protector de cables de V a " (1,9 cm), queesté en la lista de UL
E. Hito de tierra (verde o desnudo) del cable de suministro de energía
F. Hito neutro de puesta a tierra
4, Conecte los otros hilos a los tornillos exteriores del bloque de terminal. Apriete los
tornillos.
5, Apriete los tornillos del protector de cables.
6. Introduzca la lengüeta de la cubierta del bloque de terminal en la ranura del panel
7.
posterior de la secadora. Asegure la cubierta con el tornillo de sujeción.
Usted ha completado las conexiones eléctricas. Ahora vaya a "Requisitos de ventilación"
Conexión de 4 hilos: Cable directo
Al conectar el hilo al bloque de terminal^ coloque el extremo del hilo en forma de gancho
debajo del tornillo del bloque de terminal (con el gancho mirando hacia la derecha). Apriete
y junte el extremo en forma de gancho y apriete el tornillo, como se muestra.
1.
2.
Saque el tornillo central de color plateado del bloque de terminal.
Saque el hilo de tierra neutro del tornillo conductor de tierra externo. Conecte el hilo
neutro de puesta a tierra y coloque el extremo en forma de gancho (gancho mirando
hacia la derecha) del hilo neutro (blanco o central) del cable de conexión directa debajo
del tornillo central del bloque de terminal. Apriete y ¡unte los extremos en forma de
gancho. Apriete el tornillo.
A B
IMPORTANTE: Se necesita una conexión de alambre de 4 hilos para las casas rodantes y para
los casos en que los códigos locales no permitan el uso de conexiones de 3 hilos.
El cable de conexión directa debe tener 5 pies (1,52 m) extra de largo para poder mover la
secadora si fuese necesario.
Pele 5" (1 2,7 cm) de la cubierta exterior desde el extremo del cable, dejando el hilo de tierra
desnudo a 5" (1 2,7 cm). Corte 1 ’ó" (3,8 cm) de los 3 hilos restantes. Pele el aislamiento
1" (2,5 cm) hacia atrás. Doble los extremos de los hilos para formar un gancho.
A. Tornillo conductor de tierra externo - La línea punteada ilustra
la posición del hilo de tierra NEUTRO antes de moverlo al
tornillo central del bloque de terminal.
B. Tornillo central de color plateado del bloque de terminal
C. Hito neutro (hilo blanco o central)
D. Protector de cables de V a " (1,9 cm), que esté en la lista rje UL
E. Hilo neutro de puesta a tierra
35
