■ Quite los tornillos de un protector de cables de ¥4" (1,9 cm) que esté en la lista de UL
(con la marca UL en el protector de cables). Coloque las lengüetas de las dos
secciones de la abrazadera en el orificio que está debajo de la abertura del bloque de
terminal de manera que una lengüeta esté apuntando hada arriba y la otra esté
apuntando hacia abajo, y sujételas en su lugar. Apriete los tornillos del protector de
cables lo suficiente para mantener las dos secciones de la abrazadera juntas.
^ ^ ^ ^
' ' 4

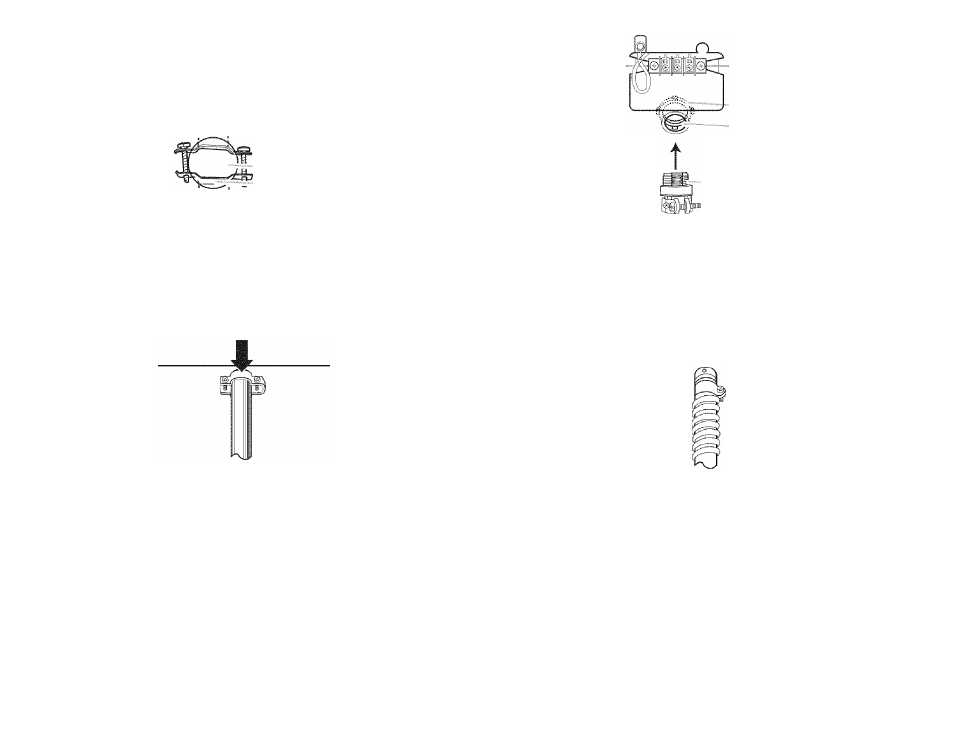

Estilo 1: Protector de cables del cable de suministro de energía
..... B
. c
...................... D
A. Lengüeta de! protector de cables apuntando hacia arriba
8, Orificio debajo de la abertura del bloque de termina!
C. Sección de la abrazadera
D. Lengüeta de! protector de cables apuntando hacia abajo
Haga pasar el cable de suministro de energía a través del protector de cables.
Asegúrese de que el aislamiento de cables del cable de suministro de energía esté
dentro del protector de cables. El protector de cables deberá encajar bien con el
gabinete de la secadora y estar en posición horizontal. No ajuste más los tornillos del
protector de cables en este momento.
A
B
C
A. Conectar del conducto removible
B. Orificio debajo de la abertura del bloque de terminal
C. Roscas del protector de cables
Haga pasar el cable directo a través del protector de cables. El protector de cables
deberá encajar bien con el gabinete de la secadora y estar en posición horizontal.
Apriete el tornillo del protector de cables contra el cable directo.
Estilo 2: Protector de cables para cable directo
■ Desatornille el conector de conducto removible y cualquier tornillo del protector de
cables de W (1,9 cm) que esté en la lista de UL (con la marca Uí. en el protector de
cables). Haga pasar la sección roscada del protector de cables a través del orificio
que está debajo de la abertura del bloque de terminal. Busque dentro de la abertura
del bloque de terminal y atornille el conector de conducto removible sobre las roscas
del protector de cables.
4. Ahora termine la instalación siguiendo las instrucciones para el tipo de su conexión
eléctrica:
Alambre de 4 hilos (se recomienda)
Alambre de 3 hilos (si no dispone de alambre de 4 hilos)
