INSTRUCCIONES DE ARMADO

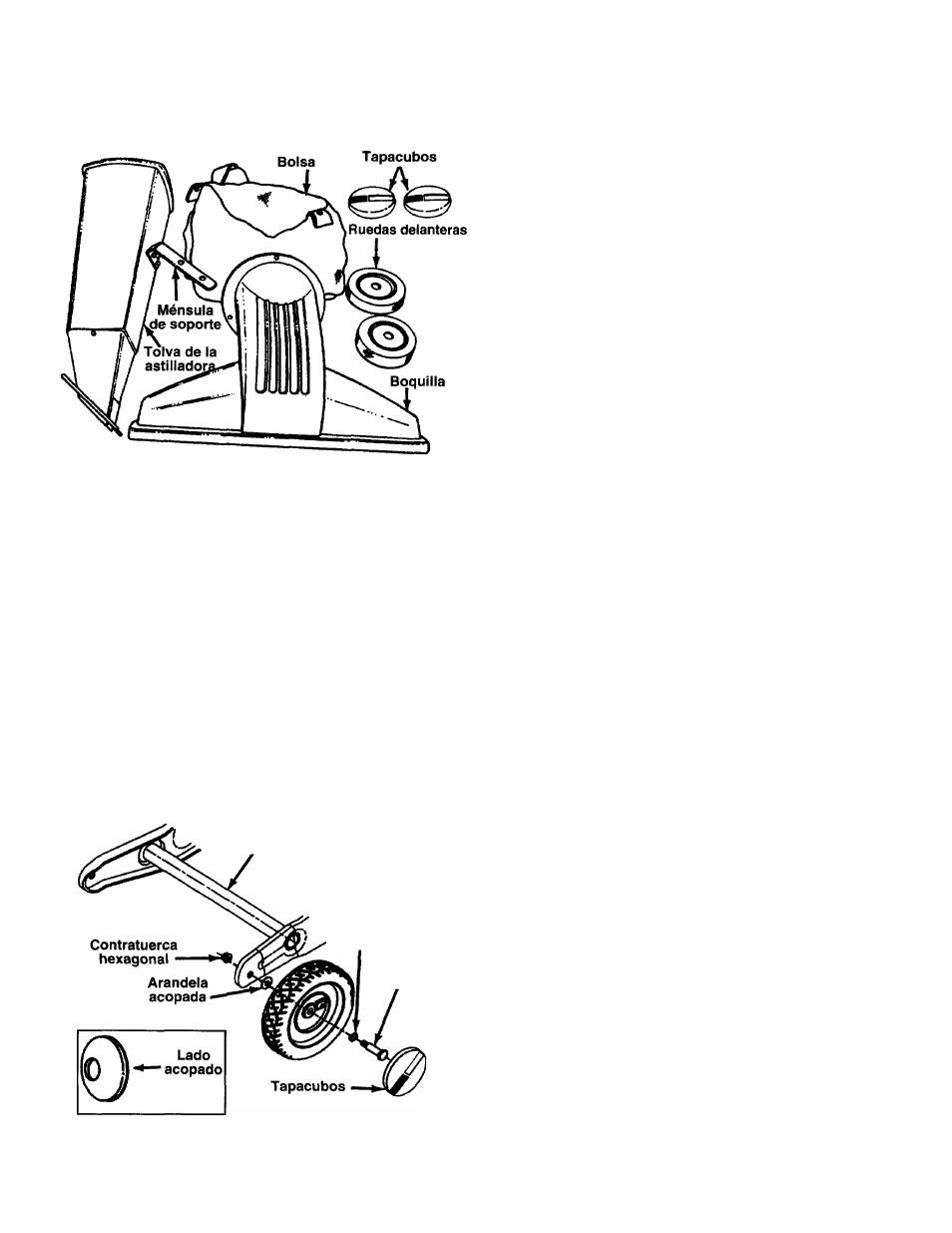

PIEZAS SUELTAS EN LA CAJA
(Vea la Figura 1)
FIGURA 1.
Ménsula de la
rueda
Arandela
ondulada
Perno con
reborde
(2) Ruedas delanteras
(2) Tapacubos
(1) Boquilla
(1) Canaleta de la astilladora
(1) Ménsula de soporte
+ No se muestra
(1) Bolsa
(1) Perilla de cambios
(1) Tapón del apisonador
(1) Anteojos de seguridad
(1) Botella de aceite
FIGURA 2.
IMPORTANTE: Esta unidad se despacha SIN GASOLINA
ni ACEITE en el motor. Vea la sección de operación de
este manual para las recomendaciones sobre combustible y
aceite de motor apropiados, después del armado.
NOTA: Para determinar los lados izquierdo y derecho de su
astilladora-aspiradora, párese detrás y enfrente la unidad
(refiérase a la Fig.7)
Su astilladora-aspiradora ha sido completamente armada
de fábrica excepto por las ruedas delanteras, tapacubos,
boquilla, canaleta de la astilladora, ménsula de soporte y
bolsa. Se incluyen también en la caja un par de anteojos de
seguridad y una botella de aceite.
EXTRACCION DE LA ASTILLADORA-
ASPIRADORA DE LA CAJA
Corte la esquina de la caja. Retire todas las inserciones de
empaque y las piezas sueltas. Presione el mango para ele­
var el frente de la astilladora-aspiradora, y ruede la astil­
ladora-aspiradora fuera de la caja. Antes de desechar la
caja, asegúrese que todas las piezas y la literatura hayan
sido retiradas de la misma.
HERRAMIENTAS REOUERIDAS PARA EL
ARMADO
(1) Llave de extremo abierto de 3/4”
(2) Llaves de 1/2” ó ajustables
(1) Llave de 9/16”
(1) Embudo
0) Llave de 7/16"
PREPARACION DE SU ASTILLADORA-
ASPIRADORA
FIJACION DE LAS RUEDAS DELANTERAS
• Incline la unidad hacia atrás de manera que se apoye
sobre el mango (coloque un trozo de cartón debajo del
mango para evitar rayadoras). Retire el material de
empaque de cartón alrededor de las ménsulas de las
ruedas.
• Retire la contratuercas hexagonales y los pernos con
reborde del frente de las ménsulas de las ruedas. Vea la
figura 2.
• Coloque la arandela ondulada en el perno con reborde.
Inserte el perno con reborde a través de la rueda, con la
cabeza del perno con reborde a través del lado plano de
la rueda.
• Arme la rueda en la parte de afuera de la ménsula de la
rueda. Asegure con la arandela acopada (el lado acopa­
do de la arandela va contra la ménsula) y la contratuerca
hexagonal. Ajuste la contratuerca.
