AJUSTE DEL CABLE DEL EMBRAGUE
Refiérase a la sección de “Ajuste del cable del embrague”
de Instrucciones de Armado, para ajustar el cable del
embrague.
REEMPLI\ZO DE LA CORREA
A
ADVERTENCIA: DESCONECTE EL CONDUC­
TOR DE LA BUJIA Y ALÉJELO DE LA BUJIA.

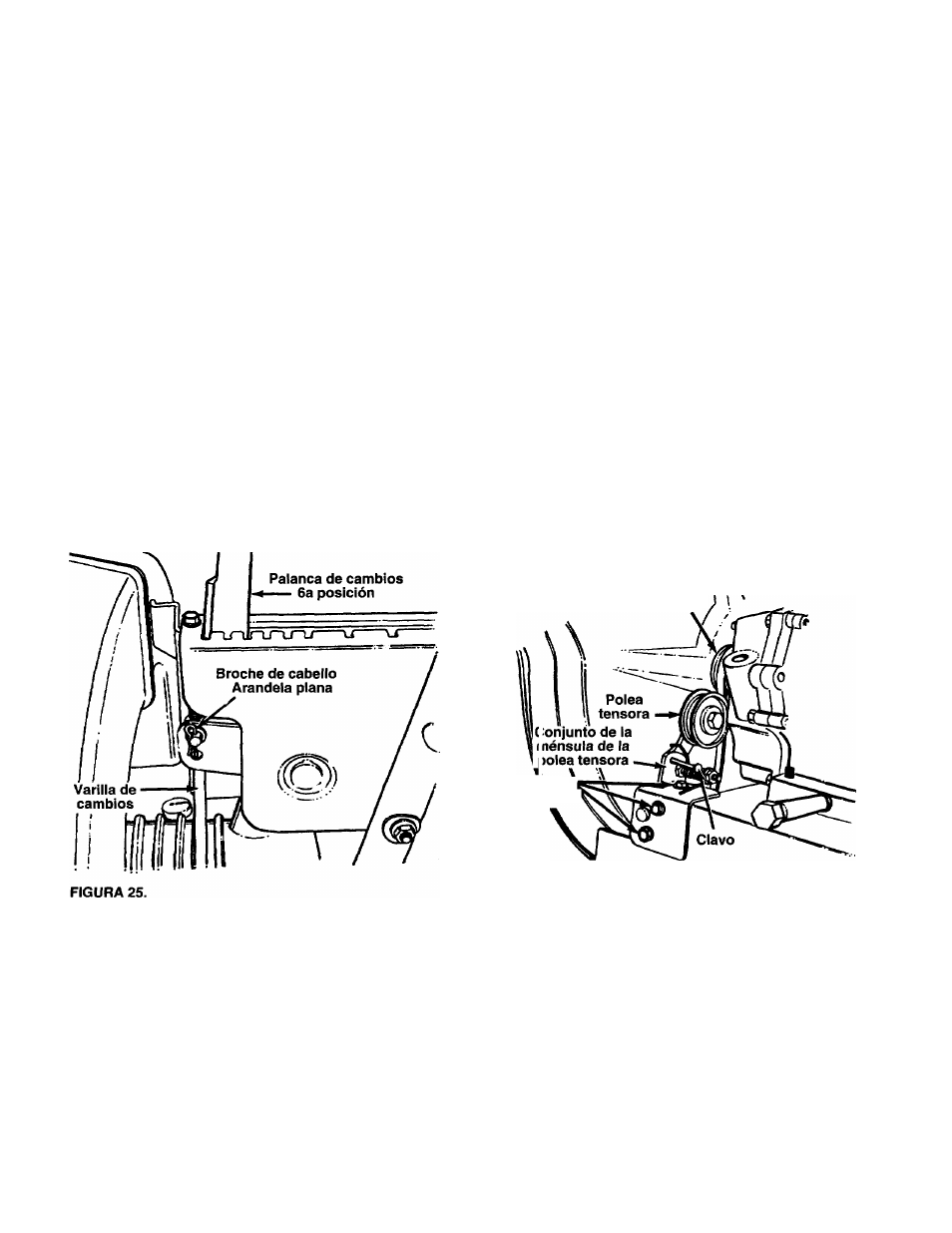

AJUSTE DE LA VARILLA DE CAMBIOS
La vara de cambios debe ajustarse, si la varilla de cambios
está en la posición 1 ó R1, pero la unidad no muestra
ningún movimiento de avance o retroceso según sea el
caso. Vea la figura 25.
• Retire la bolsa de la unidad.
• Retire el broche de cabello y la arandela plana del
extremo superior de la varilla de cambios.
• Tire del espaciador fuera del orificio en la palanca de
cambios. Asegúrese de no desplazar la arandela ondula­
da del espaciador.
• Coloque la palanca de cambios en la posición 6a, que es
completamente a la izquierda.
Presione la varilla de cambios
Enrosque el espaciador dos vueltas hacia arriba o hacia
abajo de la varilla de cambios de manera que el espaci­
ador esté alineado con el orificio superior de la palanca
de cambios.
Asegure el espaciador a la palanca de cambios usando
la arandela plana y el broche de cabello.
Retire a cubierta plástica de ia correa del frente del
motor, etirando los dos tornillos autoroscantes. Vea la
figura 2 1.
Drene I a gasolina y el aceite de la astilladora-aspiradora.
Incline ia unidad hacia atrás de manera que se apoye
sobre i( is mangos.
Retire la cubierta dei chasis retirando ocho torniilos
autoros cantes de la parte inferior de la astilladora-aspi­
radora.
Retire I a ménsula de la polea tensora como sigue: Vea la
figura í 6.
• Elin ine la tensión de la correa mediante una acción
de i: ivote de la polea tensora hacia usted, y alinee los
orifii ;ios en el conjunto de la ménsula de la polea ten­
sors . Inserte un clavo o un objeto similar a través de
los I )rificios para sujetar la polea tensora en posición.
• Ret re tres tornilios autoroscantes y levante el conjun­
to d 5 la ménsula de la polea tensora.
Polea del motor
Tornii los
autoros( antes'*
FIGURA 26.
• Retire
la poll
motor
polea
• Afloje
racior
de fric
• Deslic
la rue
a arm
el perno hexagonal y la arandela de seguridad de
>a del motor. Vea la figura 26. Deslice la poela del
fuera del eje del motor, y retire la correa de la
la tuerca del perno tope hasta que haya una sepa-
entre la ménsula de soporte y el disco de la rueda
ción. Vea la figura 27.
e la correa entre la rueda de fricción y el disco de
Ja de fricción. Retire y reemplace la correa. Vuelva
ir siguiendo las instrucciones en orden inverso.
NOTA: .a ménsuia de soporte debe apoyarse sobre el
perno to )e después que se ha armado la nueva correa.
17
