SW 1: definição da polaridade da tensão de controlo (CV)
On (Ligado): Active High. Acrescenta à lógica normal uma
lógica “Active High” de modo a activar as entradas Walk Test
(WT), Dia/Noite (D/N) e Remote Test (predefinição de fábrica).
Off (Desligado): Active Low. Fornece uma lógica “Active Low”
de modo a activar as entradas Walk Test (WT), Dia/Noite
(D/N) e Remote Test.
SW 2: só µW/Modo duplo
On (Ligado): só modo µW. Consequentemente, o circuito PIR
é desligado e o detector assinalará apenas alarmes causados
pelo circuito de microondas.
Off (Desligado): modo duplo. No modo duplo, o detector
assinala um alarme quando ambas as tecnologias
(microondas e PIR) tiverem identificado um alvo a deslocar-se
na área protegida (predefinição de fábrica).
SW 3: alcance do detector
A microonda pode ser seleccionada entre 20 ±0,5 m e
12 ±0,5 m.
Nota: só o alcance das microondas será reduzido, e não a
secção PIR.
SW 4: cobertura de detecção
A cobertura de detecção pode ser seleccionada entre
360 graus para uma aplicação normal, e 180 graus para
aplicações especiais.
Nota: só será ajustada a cobertura do PIR.
Memória de alarmes
Consoante as entradas, o detector pode guardar alarmes na
memória, ou indicá-los.
WT D/N LED* Estado Descrição
Off
(Deslig.) Off
(Dia) Off
(Deslig.) Desarm. Os alarmes são indicados
através de relé (sem memória).
On
(Ligado) Off
(Dia) On
(Ligado) Desarm. Modo de Walk Test, os alarmes
são indicados através de LED e
relé.
Todos On
(Noite)
Off
(Deslig.) Armado Os alarmes são indicados
através de relé e guardados na
memória de alarmes.
Ao mudar para o modo Dia, o
detector indica os alarmes
guardados na memória através
de um LED intermitente.
* Consulte “Indicação LED” abaixo.
Walk test do detector
O DD669-U apresenta um modo de walk test para testar o
padrão de operação e detecção do detector se este estiver
configurado como LEDs desactivados. Para realizar o walk
test do detector, retire a tensão de alimentação e volte a
aplicá-la. O modo de walk test pode ser iniciado quando a
sequência de arranque estiver completamente concluída
(o LED pisca durante 45 segundos). A unidade permanece no
modo de walk test durante 30 minutos. O detector volta ao
modo de operação normal decorrido o tempo limite do modo
de walk test.
Modo verde
O detector pode ser programado de diversas maneiras para
minimizar a exposição de seres humanos e animais à radiação
microondas, se bem que o detector já emita um sinal de
microondas a um nível de potência muito baixo.
Para activar o modo verde:
• Retire o jumper J1, de forma que o detector DD669-U
fique sob o controlo das entradas de Dia/Noite e Walk
Test.
• Defina o DIP switch SW 1 como On (predefinição de
fábrica) de modo que as entradas de Dia/Noite e Walk
Test sejam "active high".
• Defina o DIP switch SW 2 como Off (predefinição de
fábrica) de modo que o detector fique no modo duplo.
• Certifique-se de que as entradas de Dia/Noite e Walk Test
são flutuantes/abertas, para que a unidade DD669-U
esteja no modo Dia e o modo Walk Test esteja desligado.
O detector desligará a secção de microondas durante 3
minutos após um alarme duplo. O detector estará apenas em
PIR durante este tempo.

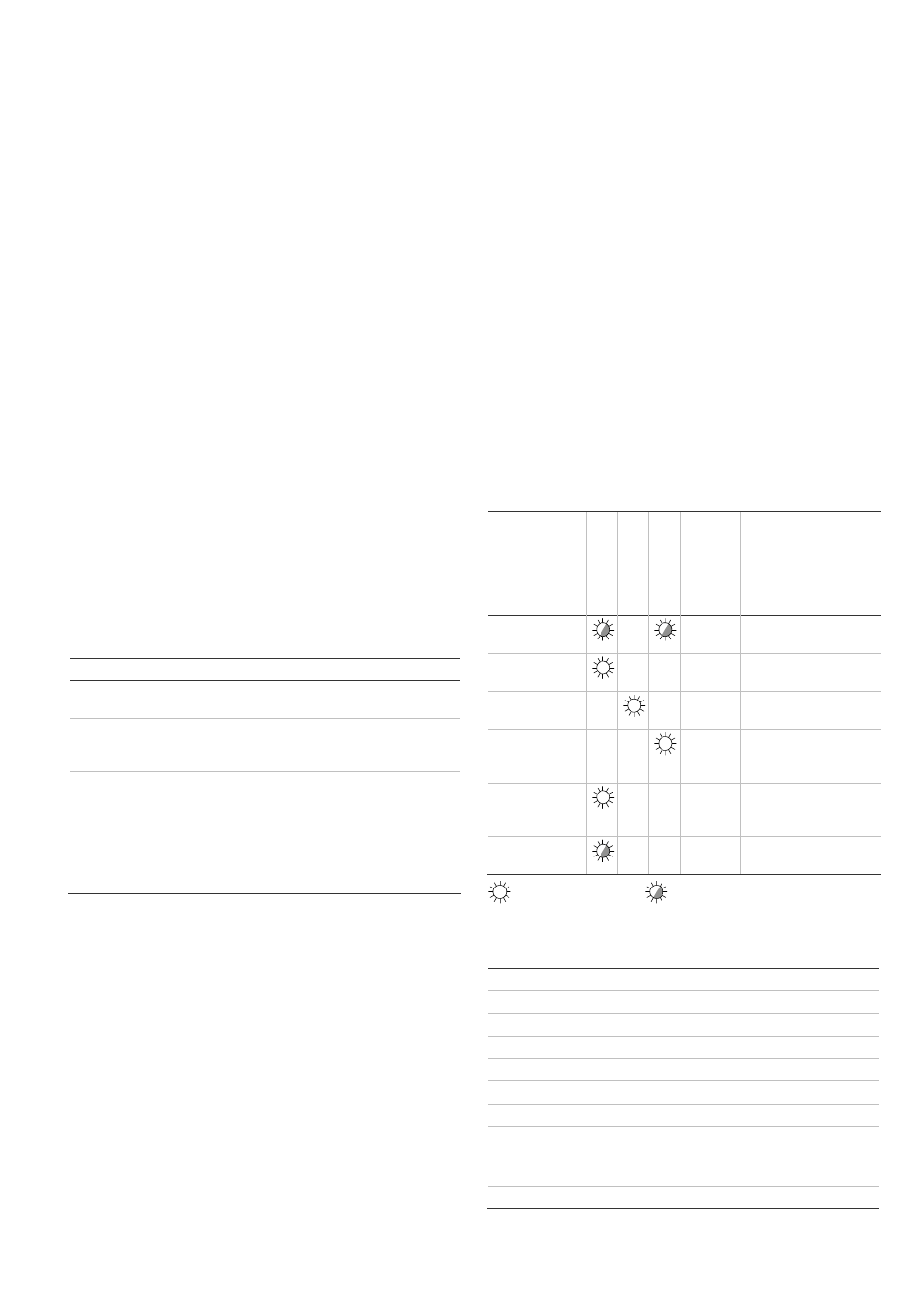

Indicação LED
Vermelh
o
[1
]
Verde [1
]
Amarel
o [1]
Relé de a
larme
Para reinicializar
Arranque Fechado Automaticamente após
45 s
Tensão baixa Aberto
(Alarme) Aplicar a tensão
correcta
Alarme de
intrusão PIR Automaticamente após
3 s
Alarme de
intrusão de
microondas Automaticamente após
3 s
(Duplo) alarme
de intrusão de
movimento Aberto
(Alarme) Automaticamente após
3 s
PIR latched
(Memória) Mudar para o modo
Noite
Continuamente ligado Intermitência normal (1 Hz)
[1] LED tricolor.
Especificações
Detector Duplo
Diâmetro de alcance (seleccionável) 20 ±0,5 m ou 12 ±0,5 m
Ângulo de visão (seleccionável) 360 graus ou 180 graus
Óptica 2 x 9 cortinas
Frequência de microondas 5,8 GHz
Saída máxima de microondas a 1 m 0,003 μW/cm²
Memória Sim
Alimentação de entrada 9 a 15 VDC (12 V nominal)
Para instalações UL/cUL: 10 a
15 VDC (12 V nominal)
Ripple pico a pico 2 V (a 12 VDC)
