PL
PODKASZARKA SPALINOWA INSTRUKCJA OBSŁUGI
99 Montaż

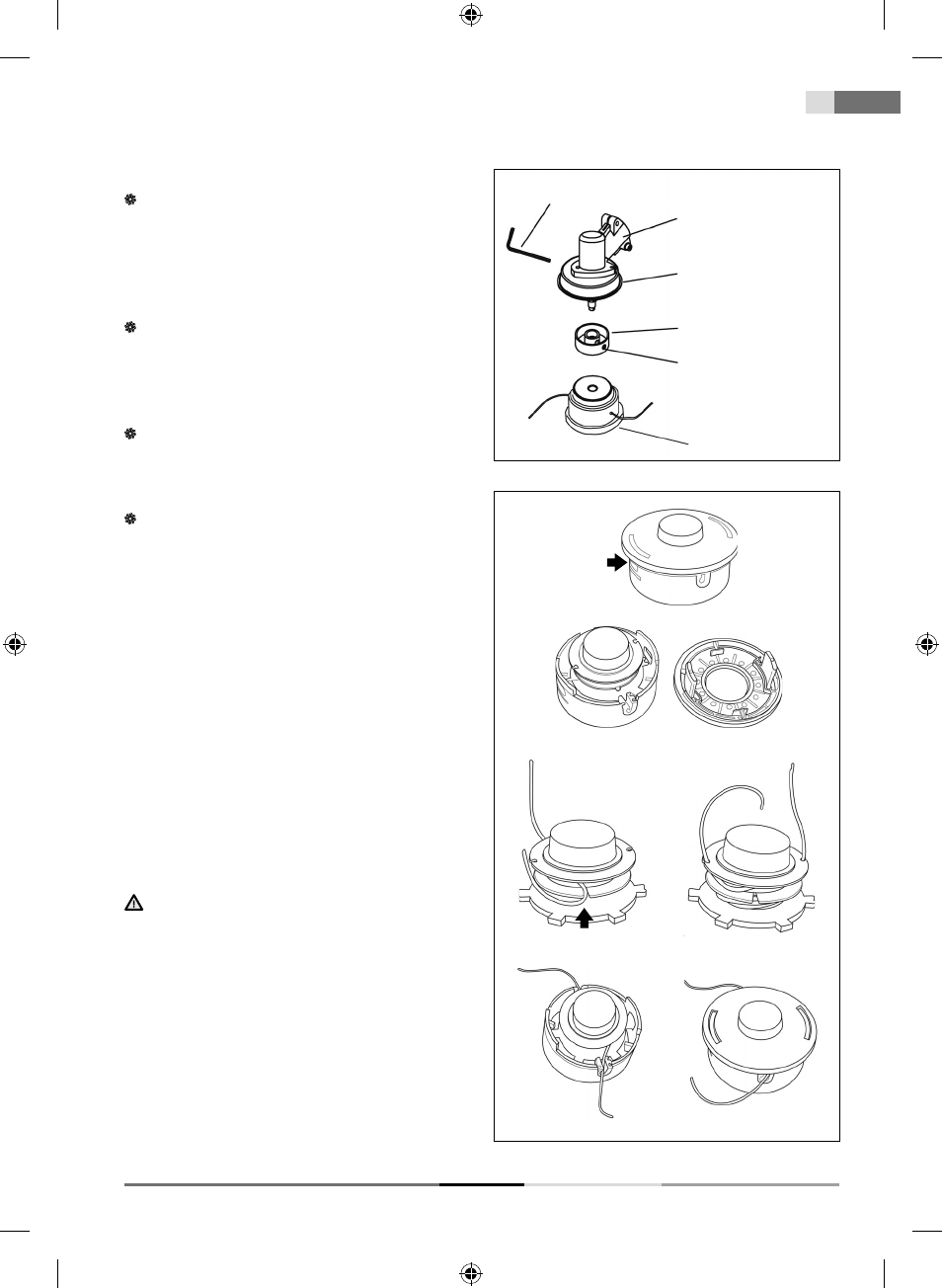

Montaż głowicy żyłkowej
Zablokuj wał za pomocą dołączonego klucza
sześciokątnego (por. rys. 6). W tym celu
należy wyrównać otwór w pokrywie ochronnej
z otworem w wale i wsunąć klucz sześciokątny.
Aby wyrównać otwory, przekręcaj pokrywę
ochronną.
Zamontuj poszczególne części w następującej
kolejności:
1. zębata podkładka blokująca A (zawierająca
również otwór umożliwiający blokadę)
2. głowica żyłkowa
Przykręć głowicę żyłkową do wału obracając
ją w kierunku zgodnym z ruchem wskazówek
zegara (uwaga - odwrotny gwint) i dokładnie ją
dokręć.
Wyjmij klucz sześciokątny z otworu blokującego.
Uzupełnianie żyłki w głowicy żyłkowej
1. Wciśnij zatrzaski blokujące pokrywy znajdujące
się z boku głowicy i zdejmij pokrywę
(por. rys. A i B).
2. Wyjmij szpulę z głowicy żyłkowej. Przygotuj ok.
2 -3 m żyłki o średnicy 2,4 mm.
3. Zegnij żyłkę w połowie i umieść zgięte miejsce
w koleinie (por. rys. C).
4. Następnie nawiń jednocześnie oba końce na
szpulę w kierunku zgodnym z ruchem wskazówek
zegara. Wsuń końce nawiniętej żyłki do
przygotowanych otworów (por. rys. D).
5. Umieść z powrotem szpulę w głowicy żyłkowej
i zabezpiecz ją pokrywą (por. rys. E i F).
OSTRZEŻENIE!
Korzystaj wyłącznie z wysokiej jakości żyłki nylonowej
o średnicy 2,4 mm. Zamiast nylonowej żyłki nie używaj
nigdy drutu ani żyłki wzmocnionej drutem. Używaj
wyłącznie oryginalnej głowicy żyłkowej.
B
C
D
E F
A
Rys. 6
Klucz sześciokątny 4 mm
Wał
Pokrywa ochronna
Zębata podkładka
blokująca A
Otwór blokujący
Głowica żyłkowa
