PL 100
FZS 3020-B
Montaż | Przygotowanie mieszanki paliwowej
Montaż stalowej tarczy trójzębnej
Zablokuj wał za pomocą dołączonego klucza
sześciokątnego 4mm (por. rys. 7). W tym celu
należy wyrównać otwór w pokrywie ochronnej
z otworem w wale i wsunąć klucz sześciokątny. Aby
wyrównać otwory, przekręcaj pokrywę ochronną.
Zamontuj poszczególne części w następującej
kolejności:
1. zębata podkładka blokująca A (zawierająca
również otwór umożliwiający blokadę)
2. stalowa tarcza trójzębna
3. podkładka blokująca B
4. miska zakrywająca
5. nakrętka zabezpieczająca
Upewnij się, że tarcza jest prawidłowo osadzona
na części ograniczającej zębatej podkładki
blokującej A
Za pomocą dostarczonego klucza nasadowego
przykręcaj nakrętkę mocującą tarczy w kierunku
zgodnym z ruchem wskazówek zegara (uwaga –
odwrotny gwint) do momentu bezpiecznego dokręcenia.
Wyjmij klucz sześciokątny z otworu blokującego.
OSTRZEŻENIE!
JEŚLI DOJDZIE DO NADMIERNYCH WIBRACJI, NATYCHMIAST ZATRZYMAJ SILNIK.
Nadmierne wibracje tarczy oznaczają, że nie została ona prawidłowo zamontowana. Natychmiast zatrzymaj
silnik i skontroluj tarczę. Nieprawidłowo zamontowana tarcza może spowodować obrażenia.
Podczas dokonywana konserwacji i serwisu tego produktu korzystaj wyłącznie z oryginalnego wyposażenia.
6. PRZYGOTOWANIE MIESZANKI PALIWOWEJ
OSTRZEŻENIE!
Nigdy nie dolewaj paliwa do zbiornika w zamkniętym, nie wentylowanym pomieszczeniu.
Nie dolewaj paliwa w pobliżu otwartego ognia lub źródła iskrzenia.
Nie przepełniaj zbiornika. Przed uruchomieniem silnika wytrzyj wszystkie resztki rozlanego paliwa.
Jeśli silnik jest gorący, NIE DOLEWAJ PALIWA.
W tym typie silnika dwusuwowego używana jest mieszanka benzyny bezołowiowej i oleju do silników
dwusuwowych w proporcjach 25 : 1.
UWAGA! Mieszanka paliwowa przygotowana z użyciem innych proporcji niż 25 : 1 może spowodować
uszkodzenie silnika. Upewnij się, czy mieszanka została przygotowana prawidłowo.

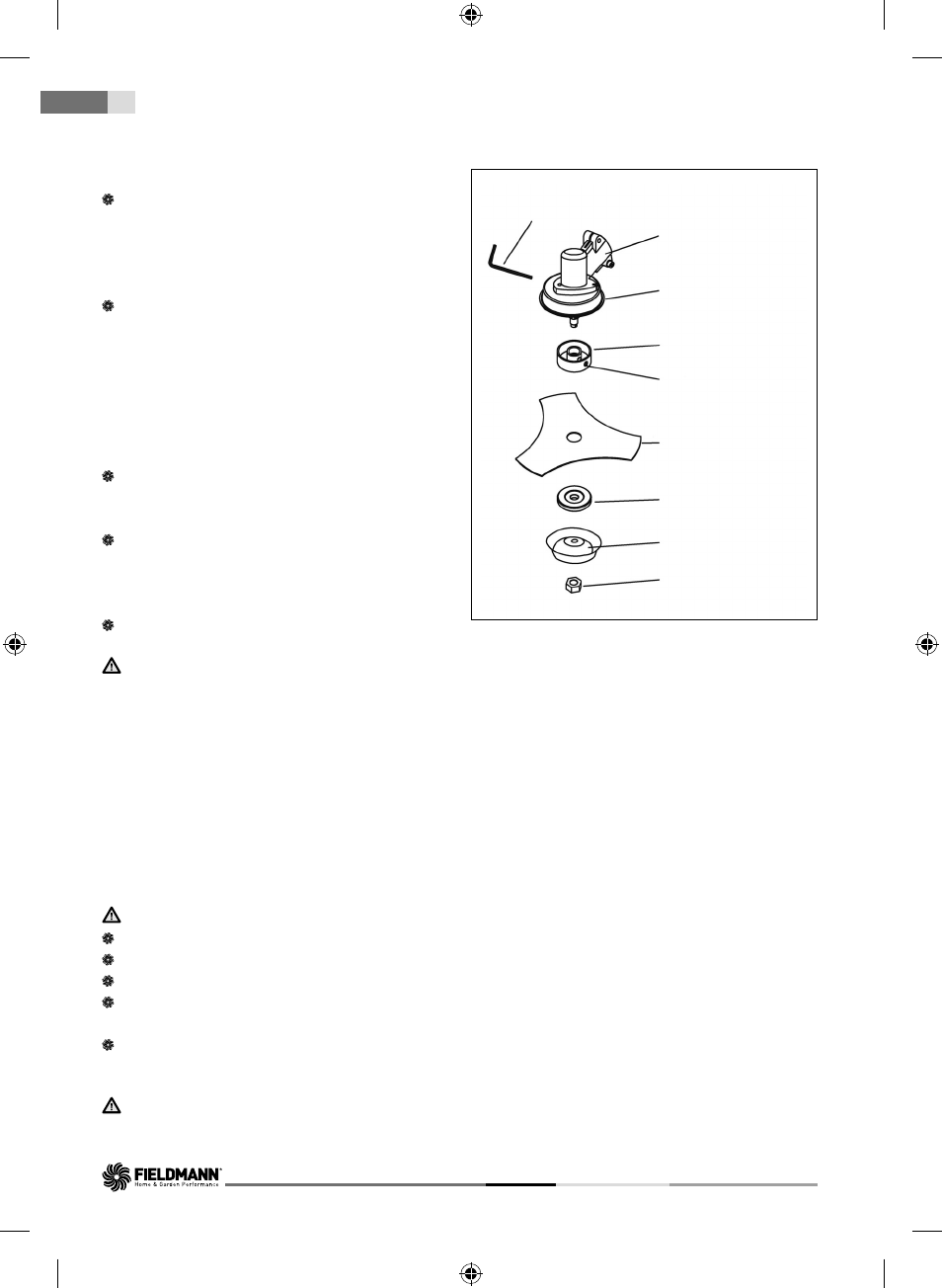

Rys. 7
Klucz sześciokątny 4 mm
Wał
Pokrywa ochronna
Zębata podkładka
blokująca A
Podkładka blokująca B
Miska osłonowa
Nakrętka
zabezpieczająca
Otwór blokujący
Stalowa tarcza
trójzębna
