SL
BENCINSKI REZALNIK UPORABNIŠKI PRIROČNIK
121 Sestavljanje

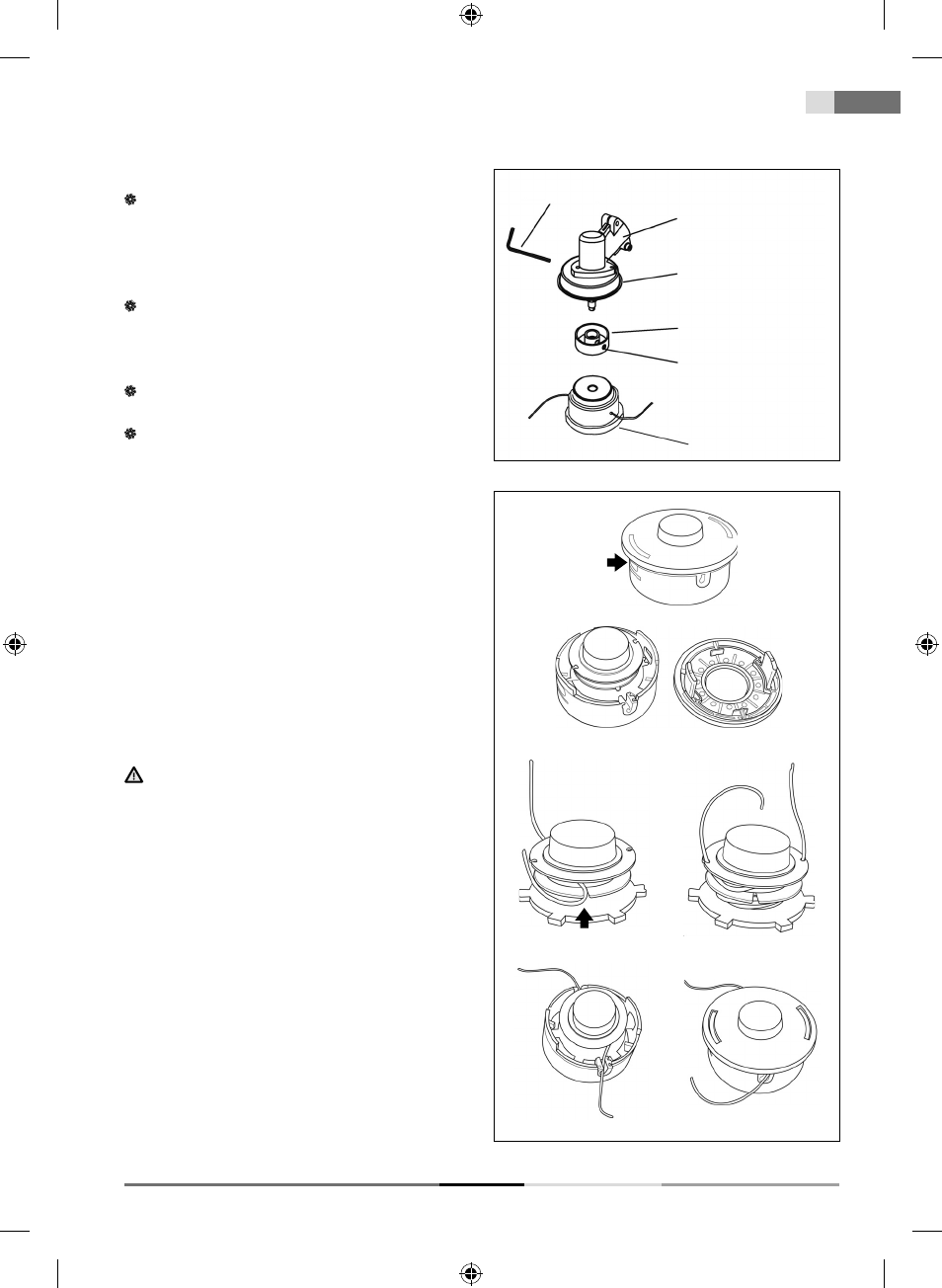

Namestitev glave rezalne nitke
V gred vstavite šestrobi ključ in jo zadržite na
mestu (glejte sliko 6). To storite tako, da poravnate
luknjo v varovalu z luknjo v gredi in skoznju
vstavite šestrobi ključ. Luknji poravnate tako, da
obračate varovalo.
Sestavne dele namestite v naslednjem zaporedju:
1. zobata varovalna podložka A (z zadrževalno
luknjo)
2. glava rezalne nitke
Glavo rezalne nitke čvrsto privijte na gred v smeri
urnega kazalca (pozor: levi navoj).
Šestrobi ključ izvlecite iz zadrževalne luknje.
Navijanje rezalne nitke na vreteno
1. Pritisnite zadrževala na stranskem delu glave ter
snemite pokrov (glejte sliki A in B)
2. Vzemite vreteno nitke iz glave. Pripravite približno
2-3 m najlonske nitke, debeline 2,4 mm.
3. Nitko na sredini prepognite in prepognjeni del
vstavite v utor vretena (glejte sliko C)
4. Oba dela nitke vzporedno navijte v nasprotni smeri
urnega kazalca na vreteno. Konca najlonske nitke
vstavite v luknji (glejte sliko D)
5. Vreteno vstavite v glavo rezalnika in namestite
pokrov (glejte sliki E in F)
OPOZORILO!
Uporabljajte le kakovostno najlonsko nitko debeline
2,4 mm. Nikoli namesto najlonske nitke ne uporabljajte
žice ali z žico ojačane najlonske nitke. Uporabljajte le
originalno rezalno glavo.
B
C
D
E F
A
Slika 6
Šestrobi ključ - 4 mm
Gred
Zaščitni pokrov
Zobata zadrževalna
podložka A
Zadrževalna luknja
Glava rezalne nitke
