CZ 34
FZS 3020-B
Sestavení | Příprava palivové směsi
Montáž ocelového trojzubce
Zablokujte hřídel přiloženým šestihranným
klíčem 4mm (viz obr 7). Za tímto účelem je nutné
srovnat otvor v ochranném krytu s otvorem
v hřídeli a zasunout šestihranný klíč. Srovnání
otvorů docílíte otáčením ochranného krytu.
Jednotlivé díly namontujte v tomto pořadí:
1. Ozubená aretační podložka A (také opatřena
otvorem pro aretaci)
2. ocelový trojzubec
3. aretační podložka B
4. krycí miska
5. jistící matka
Ujistěte se, že nůž dosedá správně do
vymezovací části ozubené aretační podložky A
Pomocí přiloženého nástrčného klíče otáčejte
upevňovací maticí nože ve směru pohybu
hodinových ručiček (pozor obrácený závit),
dokud nedosáhnete bezpečného utažení.
Vyjměte šestihranný klíč z aretačního otvoru.
VAROVÁNÍ!
DOJDE-LI K NADMĚRNÝM VIBRACÍM – OKAMŽITĚ ZASTAVTE MOTOR
Nadměrné vibrace nože znamenají, že tento nůž není správně namontován. Okamžitě zastavte motor
a zkontrolujte nůž.
Nesprávně namontovaný nůž může způsobit zranění.
Při provádění údržby a servisu tohoto výrobku používejte pouze originální příslušenství.
6. PŘÍPRAVA PALIVOVÉ SMĚSI
VAROVÁNÍ!
Nikdy nedoplňujte palivo do palivové nádrže na uzavřeném a nevětraném místě.
Nedoplňujte palivo v blízkosti otevřeného plamene nebo zdroje jiskření.
Nádrž nepřelijte. Před nastartováním motoru zajistěte, aby byly setřeny všechny zbytky rozlitého paliva.
Je-li motor horký, NEDOPLŇUJTE PALIVO.
Pro tento typ dvoutaktního motoru je používán mix bezolovnatého benzínu s olejem pro dvoutaktní
motory v poměru 25 : 1.
POZOR! Palivová směs namíchaná v jiném poměru než 25 : 1 může způsobit poškození motoru. Ujistěte
se, zda je tato směs namíchaná správně.

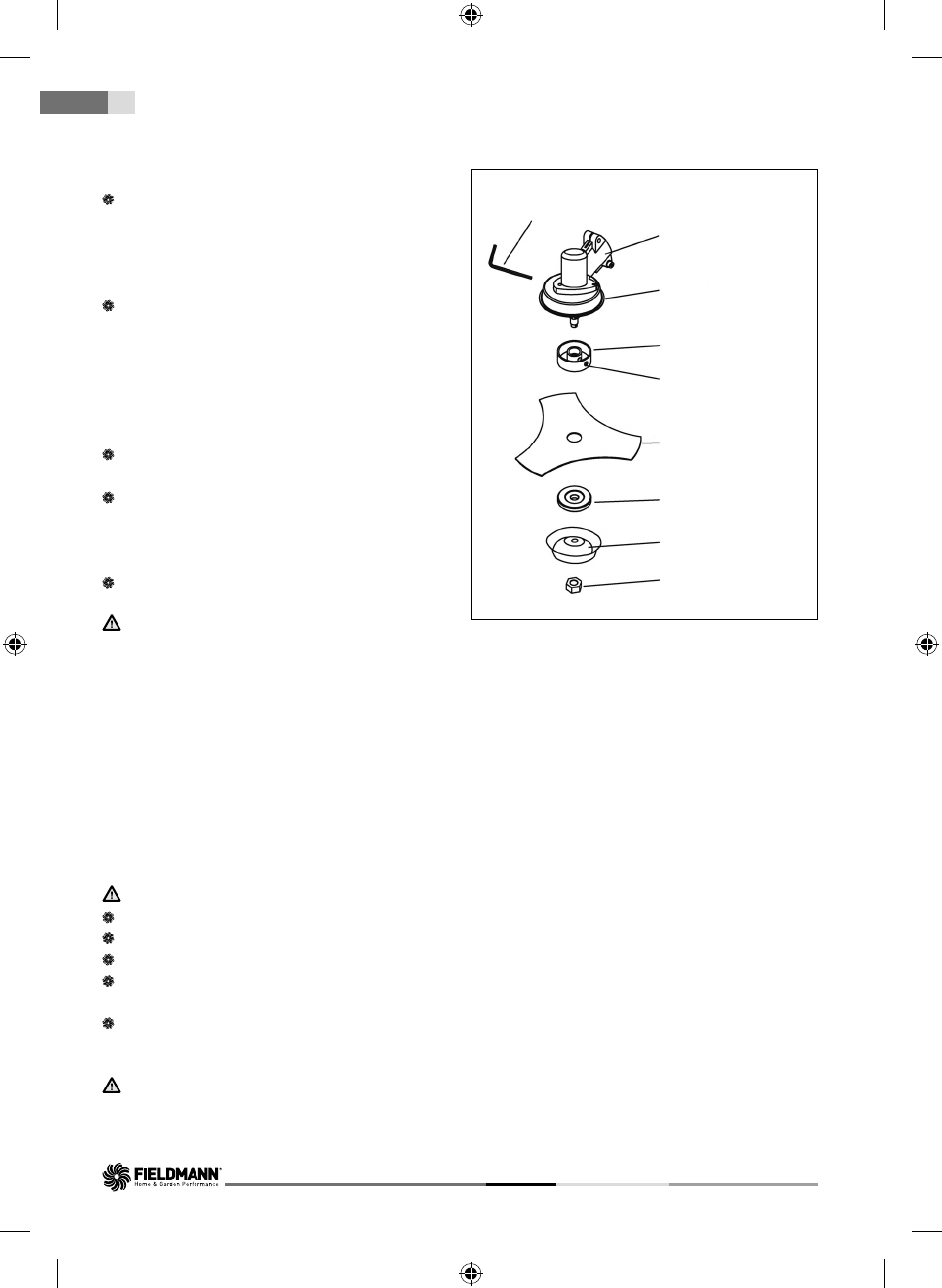

Obr. 7
Šestihranný klíč 4 mm
Hřídel
Ochranný kryt
Ozubená aretační
podložka A
Aretační podložka B
Krycí miska
Jistící matka
Aretační otvor
Ocelový trojzubec
