5. SESTAVLJANJE
Spojite gredi rezalnika (slika 2). Vstavite spodnji
del gredi (slika 2, točka 1) v spojnik
(slika 2, točka 2), ki je del zgornje gredi. Zatič
za zaklepanje (slika 2, točka 3) se mora vstaviti
v luknjo (slika 2, točka 4). Nato oba dela pritrdite,
tako, da privijte vijak (slika 2, točka 5). Za lažje
prevažanje rezalnika, lahko gredi ponovno
razstavite.
Rezalnik pritrdite na na gred s štirimi priloženimi
vijaki (glejte sliko 3).
Na gred namestite varovalo in ga pritrdite
s priloženimi vijaki ter maticami (glejte sliko 4)
Namestite ročico v držalo (glejte sliko 5). Ročaj
lahko poljubno namestite vzdolž gredi. Na ta
način lahko ročaj namestite v idealen in udoben
delovni položaj. Po izbiri idealnega delovnega
položaja, privijte vijake. S pomočjo vpenjal pritrdite
opremo na gred.

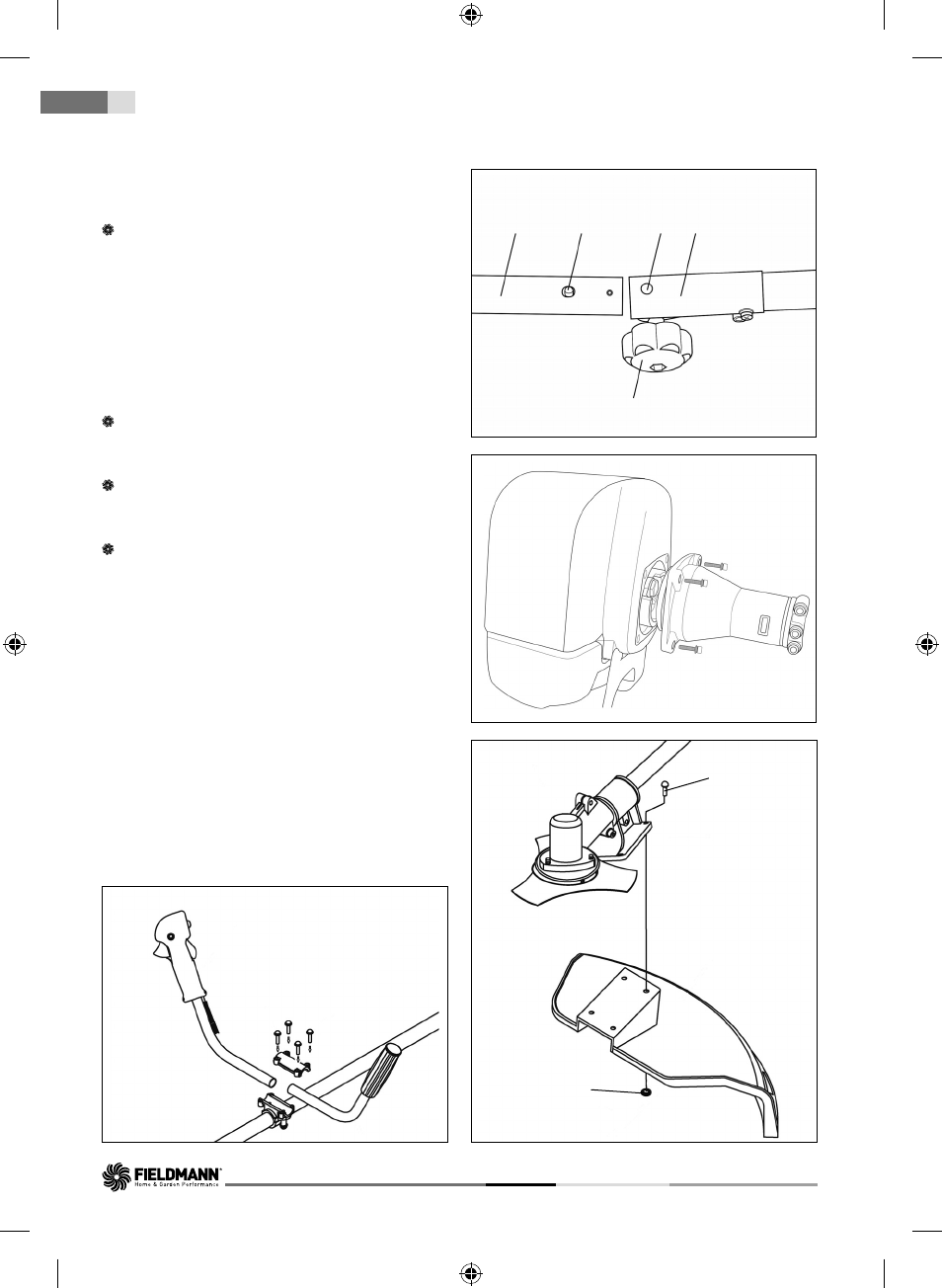

Slika 5
Slika 3
Slika 2
Slika 4
Vijak
Matica
1 3 4 2
5
