PL 98
FZS 3020-B
Montaż

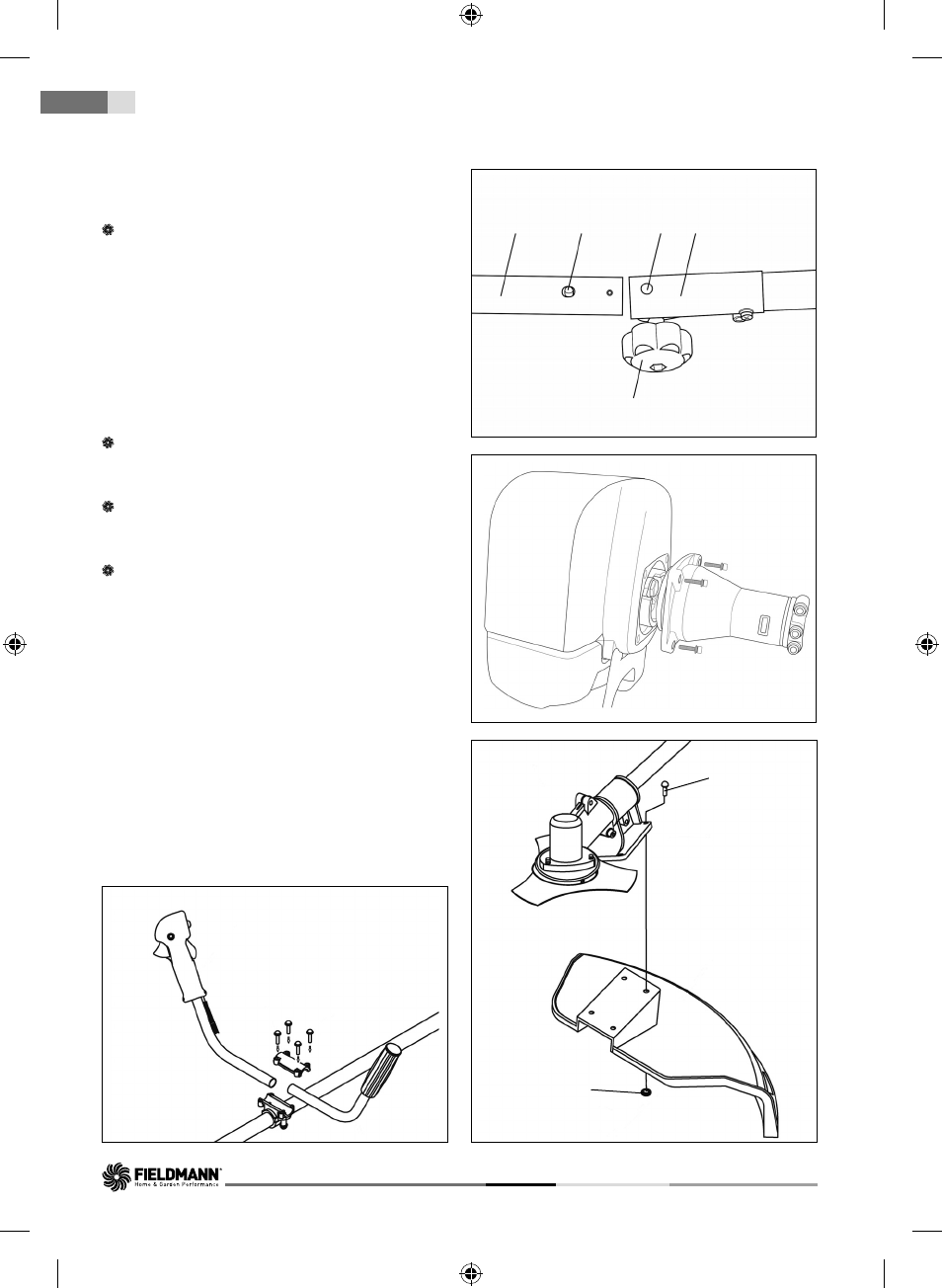

5. MONTAŻ
Połącz wał podkaszarki (Rys. 2). Wsuń spodnią
część wału (Rys. 2, punkt 1) do połączenia
(Rys. 2, punkt 2) wchodzącego w skład górnej
części wału. Kołek blokujący (Rys. 2, punkt 3)
musi wpasować się do otworu (Rys. 2, punkt
4). Następnie zabezpiecz obie części poprzez
dokręcenie śruby (Rys. 2, punkt 5). Aby zapewnić
łatwiejszy transport podkaszarki, wał można
ponownie rozłożyć.
Za pomocą czterech dołączonych śrub przymocuj
silnik podkaszarki do wału (por. rys. 3).
Za pomocą dołączonych śrub i nakrętek zamontuj
na wale pokrywę ochronną (por. rys. 4).
Zamontuj rękojeść w uchwycie (por. rys. 5).
Rękojeść można przesuwać po wale. Dzięki
temu można wybrać optymalną pozycję do
komfortowej pracy. Po wybraniu najlepszej
pozycji roboczej dokręć śruby. Zabezpiecz kabel
doprowadzający za pomocą dołączonych taśm
ściągających.
Rys. 5
Rys. 3
Rys. 2
Rys. 4
Śruba
Nakrętka
1 3 4 2
5
