BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU
55 Zostavenie
Montáž strunovej hlavy
Zablokujte hriadeľ priloženým šesťhranným
kľúčom (pozrite obr. 6). Na tento účel je nutné
zarovnať otvor v ochrannom kryte s otvorom
v hriadeli a zasunúť šesťhranný kľúč. Zarovnanie
otvorov docielite otáčaním ochranného krytu.
Jednotlivé diely namontujte v tomto poradí:
1. ozubená aretačná podložka A (takisto
opatrená otvorom na aretáciu)
2. strunová hlava
Strunovú hlavu naskrutkujte na hriadeľ otáčaním
v smere pohybu hodinových ručičiek (pozor na
obrátený závit) a riadne ju utiahnite.
Vyberte šesťhranný kľúč z aretačného otvoru.
Doplnenie struny do strunovej hlavy
1. Na boku hlavy stačte aretačné západky krytu
a kryt odoberte (pozrite obr. A a B)
2. Vyberte cievku zo strunovej hlavy. Pripravte si
cca 2 – 3 m struny s priemerom 2,4 mm.
3. Strunu v polovici prehnite a ohyb zaistite v drážke
(pozrite obr. C).
4. Oba konce potom súbežne namotajte na
cievku a to v smere hodinových ručičiek. Konce
namotanej struny zaistite do pripravených otvorov
(pozrite obr. D).
5. Cievku umiestnite späť do strunovej hlavy
a zaistite ju krytom (pozrite obr. E a F)
VAROVANIE!
Používajte iba kvalitnú nylonovú strunu s priemerom
2,4 mm. Nikdy namiesto nylonovej struny nepoužívajte
drôt alebo strunu vystuženú drôtom. Používajte iba
originálnu strunovú hlavu.
B
C
D
E F
A

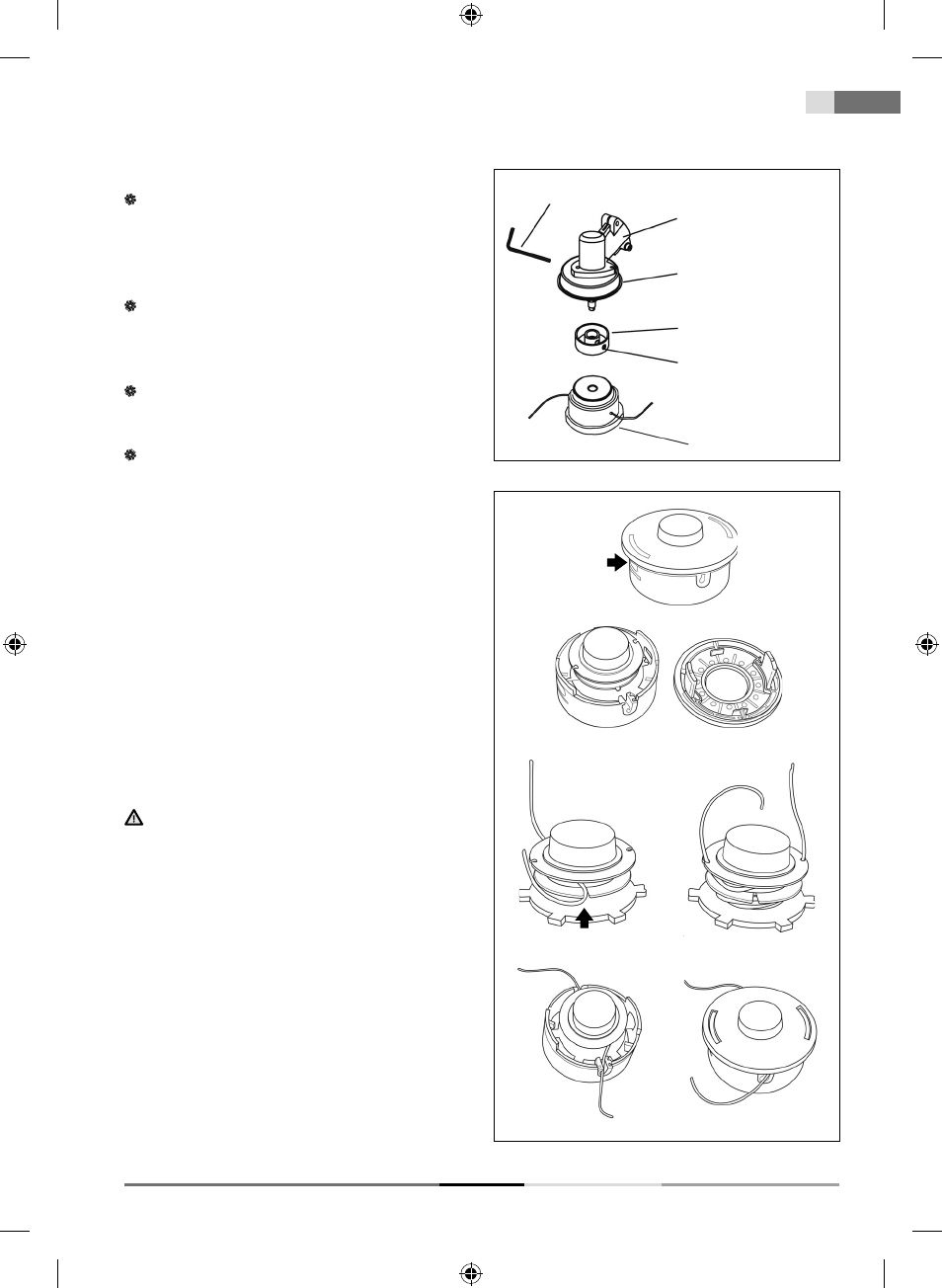

Obr. 6
Šesťhranný kľúč 4 mm
Hriadeľ
Ochranný kryt
Ozubená aretačná
podložka A
Aretačný otvor
Strunová hlava
