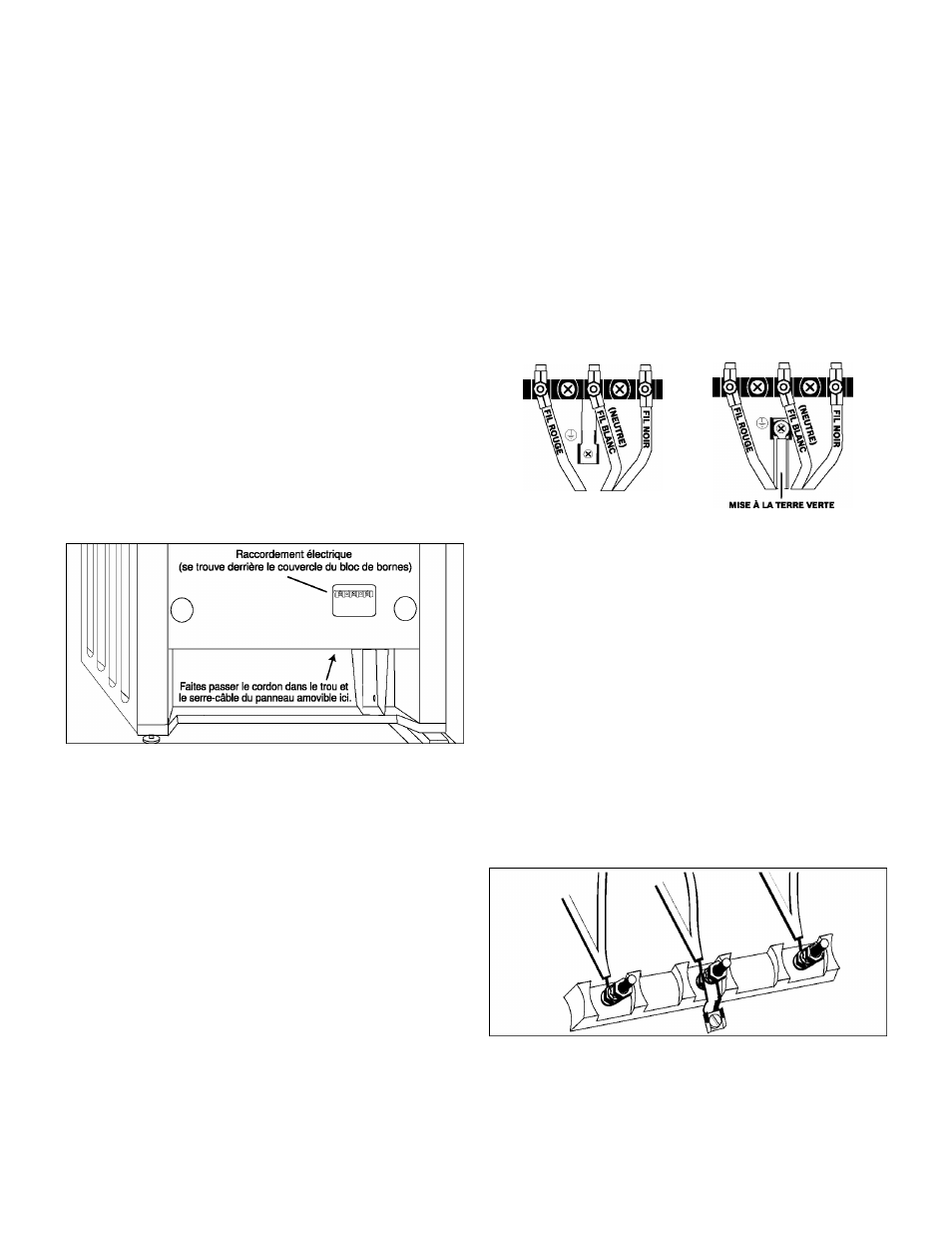

Installation du serre-câble
Placez le serre-câble dans le panneau amovible sous
le bloc de bornes.
A AVERTISSEMENT
Le serre-câble inclus avec votre appareil doit être
installé convenablement.
Les serre-câbles peuvent varier. Lisez et suivez
attentivement les instructions comprises avec votre
serre-câble.
1. Dans le panneau amovible sous le bloc de bornes,
enlevez la partie appropriée qui vous permettra de
faire passer votre serre-câble.
2. Faites passer le cordon dans le trou et le serre-
câble jusqu'au bloc de bornes. Laissez un peu de
jeu au cordon entre le serre-câble et le bloc de
bornes.
3. Une fois que la longueur et le jeu du cordon ont
été ajustés, fixez le serre-câble conformément aux
instructions concernant son installation.
Conseil : Le panneau amovible (sous le bloc de
bornes) peut être retiré de l'appareil au cours de
l'installation du serre-câble : Retirez le panneau de
l'appareil, installez le serre-câble et replacez ensuite
le panneau. NE RETIREZ PAS tout le panneau arrière
de l'appareil.
A
AVERTISSEMENT
Risque de chocs électriques ou d'incendie. Le cadre
est mis à la terre au neutre par une bande de mise à
la terre. La mise à la terre par le conducteur neutre
est interdite dans les installations comprenant de
nouveaux circuits de dérivation (CNÉ 1996), les mai­
sons mobiles et les véhicules récréatifs, ou dans les
endroits où les codes locaux interdisent la mise à la
terre par le conducteur neutre.
Pour les installations où la mise à la terre par le
conducteur neutre sont interdites, (a) débranchez
le lien du conducteur neutre, (b) utilisez le terminal
de mise à la terre ou la borne de l'unité de mise à la
terre, (c) raccordez le terminal neutre à la borne du
circuit de dérivation de la façon habituelle (lorsque
l'appareil est raccordé à l'aide d'un ensemble de
cordon d'alimentation, utilisez le cordon à 4 conduc­
teurs à cette fin).
Utilisez seulement les ensembles de cordon d'ali­
mentation de 125/250 volts (au minimum), 30 ampè­
res et portant la mention « À utiliser avec les fours ».
Le serre-câble fourni avec le cordon d'alimentation
doit être installé conformément aux instructions qui
l'accompagnent.
RACCORDEMENT À 3 FILS RACCORDEMENT À 4 FILS
A
AVERTISSEMENT
Pour éviter les chocs électriques, la broche de mise
à la terre du cordon ne doit en aucun cas être cou­
pée ou enlevée. Elle doit être branchée sur une prise
avec mise à la terre correspondante et reliée à un
circuit 240 volts adéquatement polarisé. En cas de
doute concernant la mise à la terre appropriée de la
prise murale, faites vérifier la prise par un électricien
qualifié.
Raccordement de cordon à quatre fils
(Méthode recommandée)
1. Débranchez l'alimentation électrique au niveau
des disjoncteurs.
Retirez le couvercle du bloc de bornes pour ex­
poser le bloc.
2. Enlevez l'écrou supérieur, la rondelle en étoile et
la rondelle ronde de chaque tige.
Remarque : NE PAS enlever la dernière rondelle
ronde, le dernier écrou ou les éléments du câblage
interne.
3. Retirez la vis au bas de la bande de mise à la terre.
