Instrucciones de Instalación

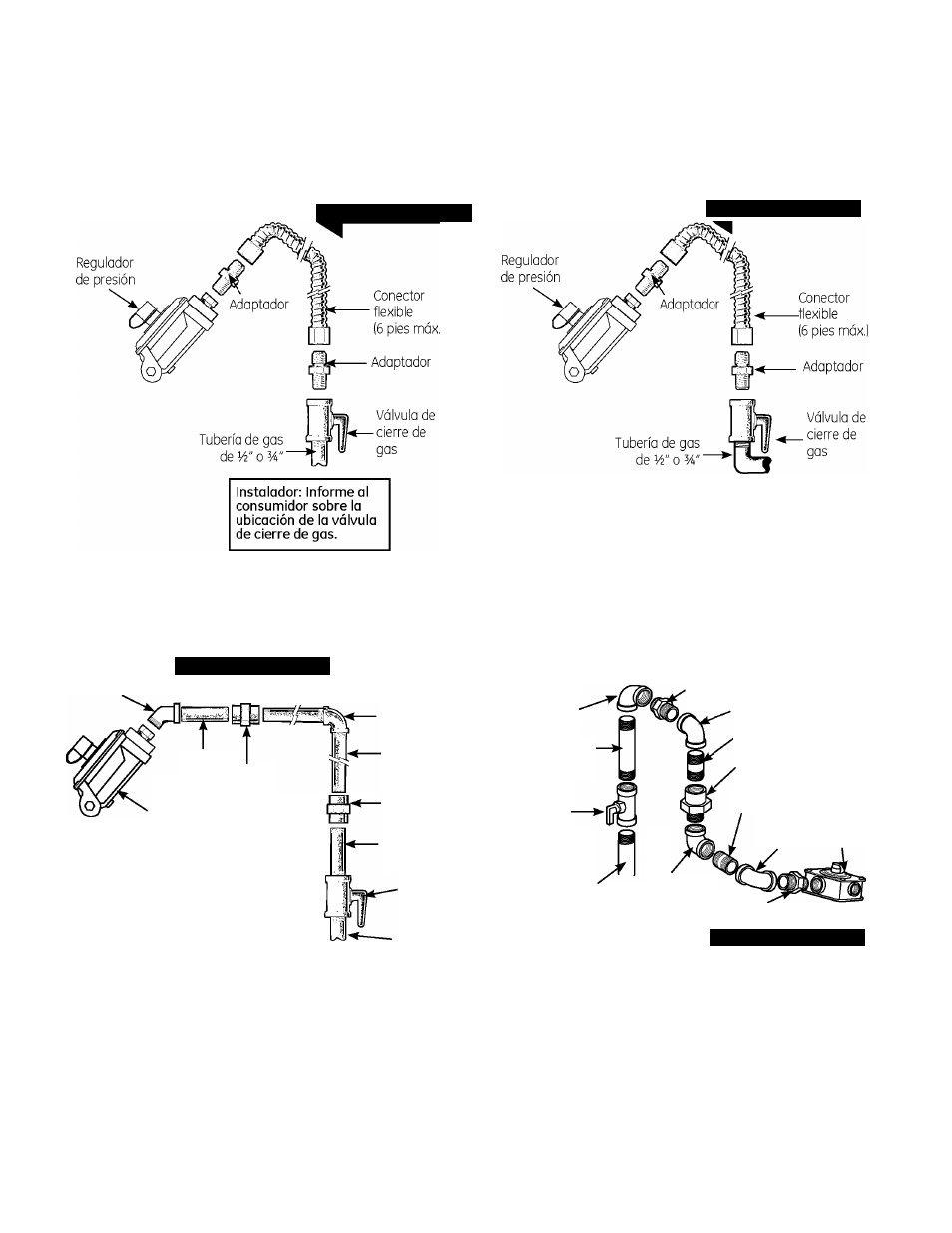

CONEXION DEL CONECTOR FLEXIBLE
Tubería de gas desde el piso
Flujo del Gas en la Cocina
Tubería de gas desde la pared
Flujo del Gas en la Cocina
Instalador: Informe al
consumidor sobre la
ubicación de la válvula
de cierre de gas.
Instalador: Observe la
distancia recomendada
para una conexión a
través de la pared.
OPCIONES DE CONEXION DE TUBERIA RIGIDA
Flujo del Gas en la Cocina
Conexión Alterno
Codo de A5°
Boquilla
roscada Unión
Regulador
de presión
Instalador: Informe al
consumidor sobre la
ubicación de la válvula de
cierre de gas.
Codo de 90°
Tubería de
hierro negro
Unión
Boquilla
roscada
Válvula
de cierre
de gas
Tubería de
gas de
Vi"
o %"
Codo de 90°
Boquilla
roscada
Válvula
de cierre
de gas
Tubería de gas de
V
2
"
o %"
Adaptador
90° Codo de 90°
Boquilla
roscada
Unión o conexión
rápida
Boquilla roscada
Codo
Regulador
de 90°
de presión
Codo de 90°
Adaptador
Instalador: Informe al
consumidor sobre la
ubicación de la válvula
de cierre de gas.
Flujo del Gas en la Cocina
4 4
