Armoires de cuisine

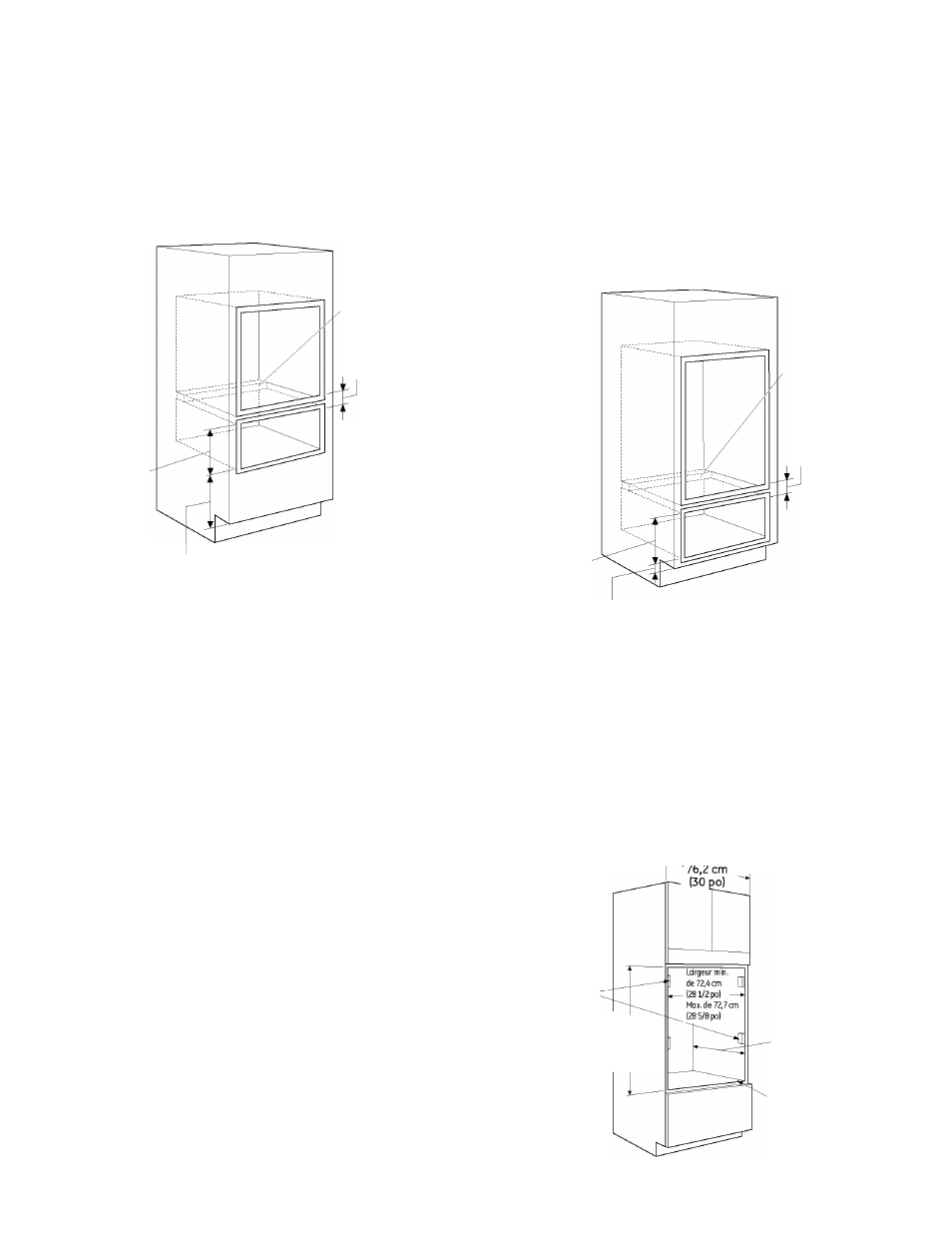

A4 Ouverture pour four encastré
simple pour une installation
au-dessus d'un tiroir chauffe-plat
Monogram
A5
Ouverture pour four encastré
double pour une installation au-
dessus d'un tiroir
chauffe-plat Monogram
Module antibasculement
installé contre le mur arrière
spécifications pour chaque
tiroir chauffe-plat
Dégagement min. :
5,1 cm (2 po)
NOTE : Installez
le four uniquement avec
les modèles précisés sur
l'étiquette apposée sur le
dessus du four.
Spécifications
pour chaque
tiroir chauffe-
plat
Dégagement min. de 2,5 cm (1 po) au-dessus du coup-de-pied ou
ajustez en fonction de la hauteur d'installation du four
NOTE : Il est possible qu'un dégagement
supplémentaire soit nécessaire entre les ouvertures.
Assurez-vous que les supports du four au-dessus de
l'emplacement du tiroir chauffe-plat ne réduisent pas
la profondeur et la hauteur intérieures requises pour
l'installation.
Module
antibasculement
installé contre
le mur arrière
spécifications
pour chaque tiroir
chauffe-plat
Dégagement
min. : 5,1 cm
(2 po)
Spécifications
pour chaque
tiroir chauffe-
plat
Dégagement min. de 2,5 cm (1 po)
au-dessus du coup-de-pied
Prévoyez une prise électrique distincte de
120 V, 50 Hz, correctement mise à la terre, pour
l'installation d'un tiroir chauffe-plat Monogram sous
un four encastré simple ou double. Reportez-vous
aux directives d'installation emballées avec le tiroir
chauffe-plat pour les directives d'installation spéci­
fiques.
A6
Ouverture pour armoires sans cadre
Armoires de cuisine sans cadre
Lorsque c'est possible, commandez l'armoire sans
cadre de 76,2 cm (30 po) avec l'ouverture coupée,
prête à recevoir le four. Pour l'installation dans des
armoires de série, il est possible que des pièces
de bois de même fini s'avèrent nécessaires pour
sceller l'ouverture.
• La largeur d'une ouverture dans une armoire
de série sans cadre peut atteindre 73 cm
(28 3/4 po). Au besoin, ajoutez des tasseaux de
1,3 cm (1/2 po) sur les côtés, affleurant
le bord avant des panneaux latéraux, pour
y insérer les vis de fixation.
Installez des
tasseaux de 1,3 cm
(1/2 po) pour
recevoir les vis
de fixation du four
Four double 131,8 cm
(5115/16 po)
Four simple 69,2 cm
(27 5/16 po)
Profondeur min. de
l'armoire
de 59,7 cm
(23 1/2 po)
mesurée du
panneau arrière
Interne à l'avant du
cadre de l'armoire
ou du panneau
latéral
Étagère Inférieure
d'une épaisseur min.
de 1,9 cm
(3/4 po) affleurant
avec l'ovont du
panneau latéral
