Directives d'installation

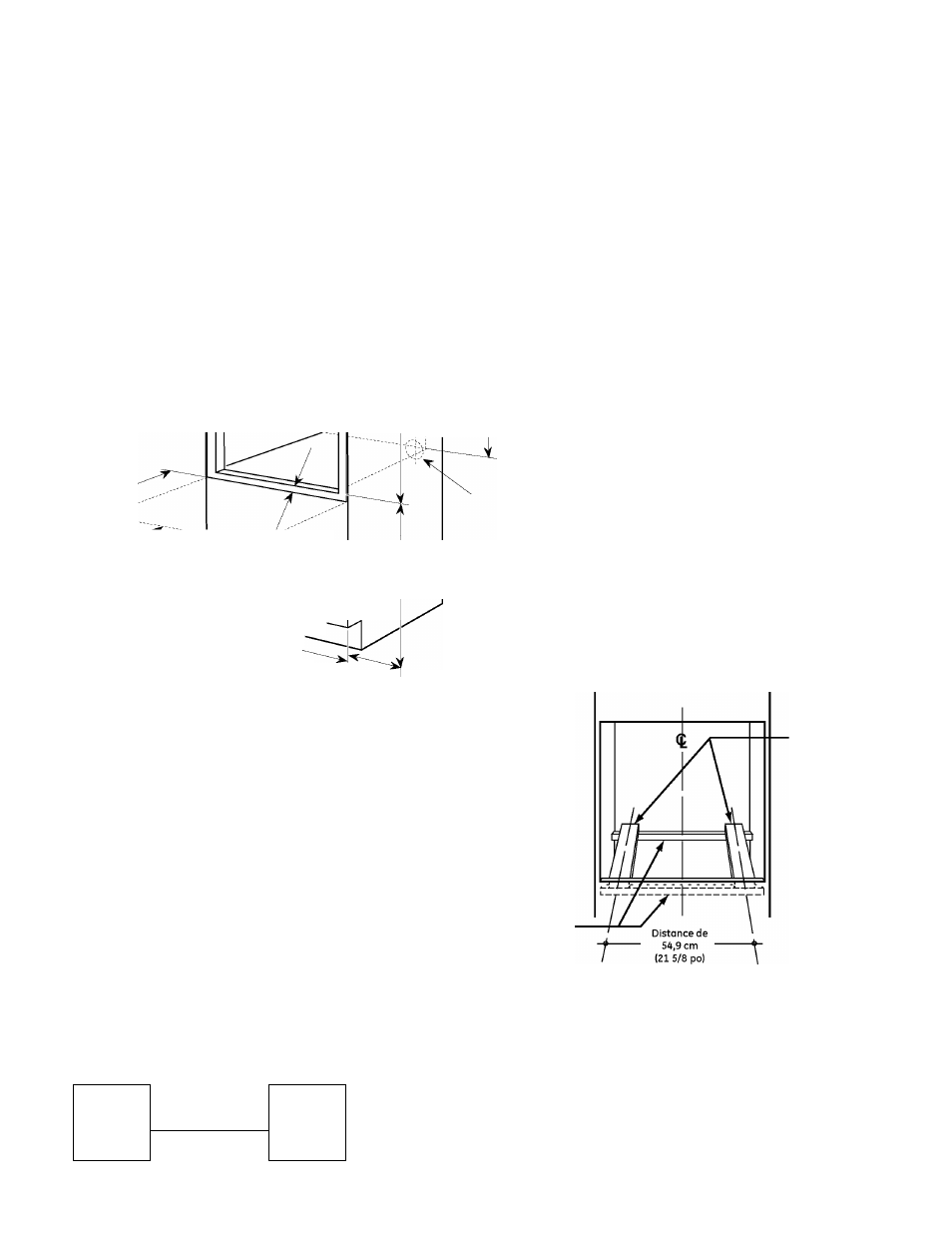

Al Ouverture pour four encastré simple
Prévoir 1,75 cm
(11/16 po) pour le
chevauchement
du four par­
dessus les côtés de
l'ouverture
Largeur de l'ouverture
72,4 cm (28 1/2 po) min.
72,7 cm (28 5/8 po) max.
<------------------- >
19,7 cm
(7 3/4 po)
max.
53,3 cm
(21po)'
Prévoir un dégagement
d'au moins 53,3 cm
(21 po) pour l'ouverture de
la porte par rapport aux
éléments adjacents (coins,
tiroirs, murs, etc.)
.Prévoir une
ouverture
d'au moins
72,4 cm
(28 1/2 po) de
largeur entre les
murs intérieurs
Emplacement
de la boîte
dejonction
(la boîte dejonction
peut être dans une
./"'armoire adjacente)
Hauteur de
l'ouverture
69,2 cm
(27 1/4 po) min.
69,4 cm
(27 5/16 po) ma
Prévoir 2,5 cm (1 po)
au moins pour le
chevauchement
du four par-dessus
le bord supérieure
et 3,2 cm [1^/k po)
le bord inférieur
de l'ouverture
Largeur de"
l'enceinte '
76,2 cm (30 po)
Distance de
55,9 cm (22po)
min.Jusqu'au bas
delà boîte
dejonction
Si l'enceinte n'est pas munie d'un fond solide, deux
entretoises ou rails doivent être posés au niveau du
bord inférieur de l'ouverture pour soutenir le poids
du four. Ces entretoises ou rails doivent supporter
90 kg (200 livres) dans le cas d'un four simple.
NOTE : Si la trace de l'ouverture, des marques
ou des imperfections sont visibles au-dessus
du four, il peut être nécessaire d'ajouter des
cales de bois sous les rails et la garniture
frontalejusqu'à ce que les défauts soient
cachés.
Installations côte à côte
Installez deux fours muraux dans des ouvertures
distinctes. Laissez un espace d'au moins 5,1 cm
(2 po) entre les ouvertures.
Ouverture Dist. min. : Ouverture
- Respectez 5,1cm (2 po) - Respectez
toutes les toutes les
dimensions et dimensionset
les exigences. les exigences.
Largeur de
l'enceinte
Distance
recommandée
entre l'ouverture
et le plancher
Profondeur de
l'ouverture
Largeur de
l'ouverture
Hauteur de
l'ouverture
Distance recommandée
entre l'ouverture et
le plancher 82,6 cm
(32 1/2 po)
76,2 cm (30 po)
82.6 cm (32
59.7 cm (23
1/2 po)
1/2 po) Min.
72.4 cm (28 1/2 po) Min.
72,7 cm (28 5/8 po) Max.
69,2 cm (27 1/4 po) Min.
69.4 cm (27 5/16 po)Max.
NOTE : Si l'enceinte n'est pas do­
tée d'un panneau frontal et si
l'épaisseur des côtés fait moins de
1,9 cm (3/4 po), placez des cales
d'égale épaisseur de chaque côté
pour déterminer
ia largeur de l'ouverture.
Entretoisement
adéquat afín
de supporter les
rails
Installez les
entretoises
ou rails de
5cmxl0 cm (2 po
X 4 po)
ou équivalents
au niveau du bord
inférieure
centrée sur la ligne de
centre de l'enceinte
Les entretoises ou rails doivent être de
niveau avec le bord inférieur de l'ouverture, sinon
la garniture inférieure pourrait être mal installée et
ainsi nuire à l'ouverture de la porte.
Ce four n'est pas approuvé pour
un montage dessous le comptoir super­
posé.
