Matrix Switching System—User Manual

11

5.0.3 IR2 Connection

The HDMI matrix provides you an IR Extended Line for more convenient to react to the

controller. Please connect the IR Extended Line to the IR2 port that is on the rear panel.

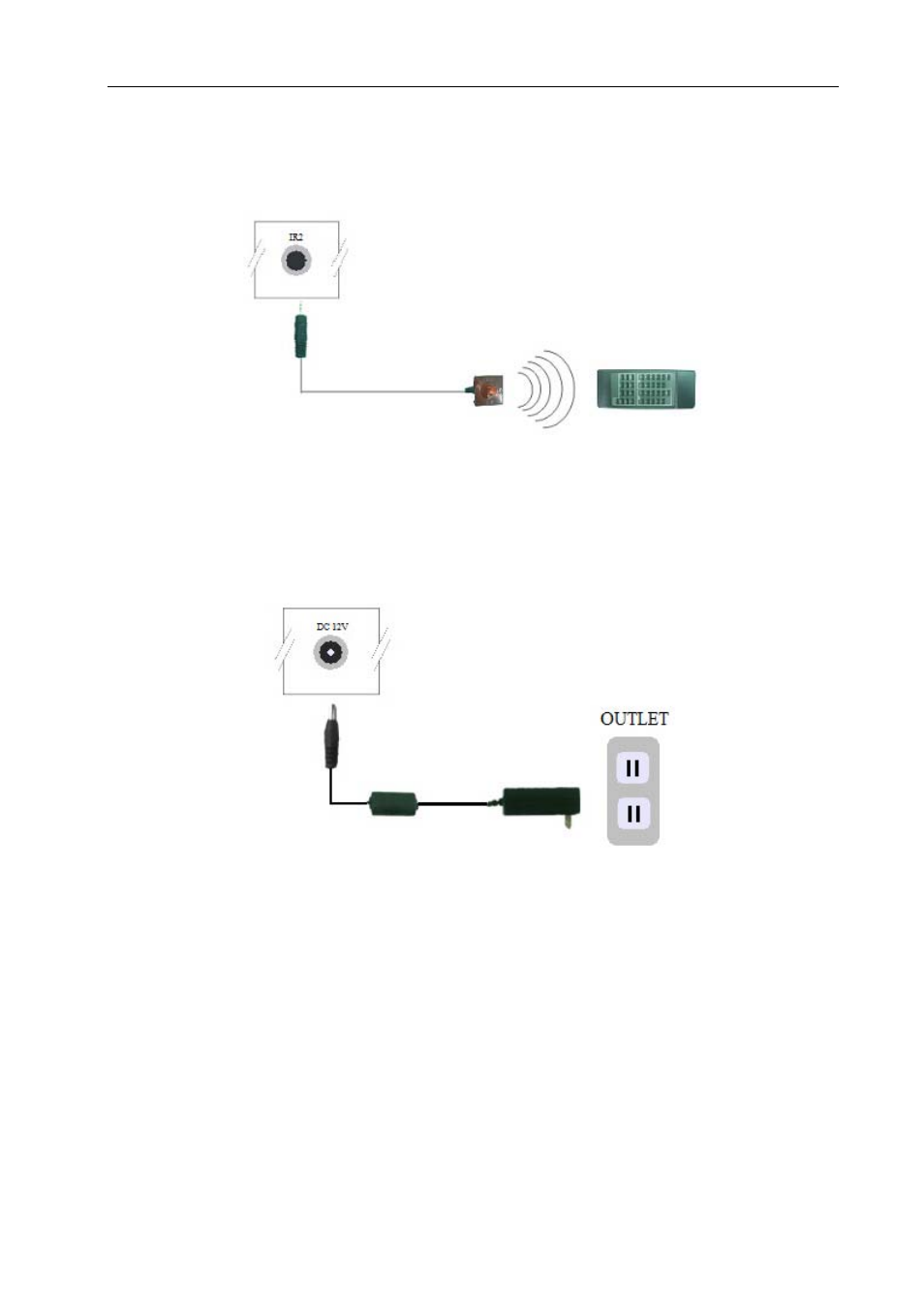

Figure 5-6 IR Connection

5.0.4 Power connection

Use the included adapter to connect from the power port on the rear panel of HDMI

matrix host to the outlet.

Figure 5-7 Power Connection
