9

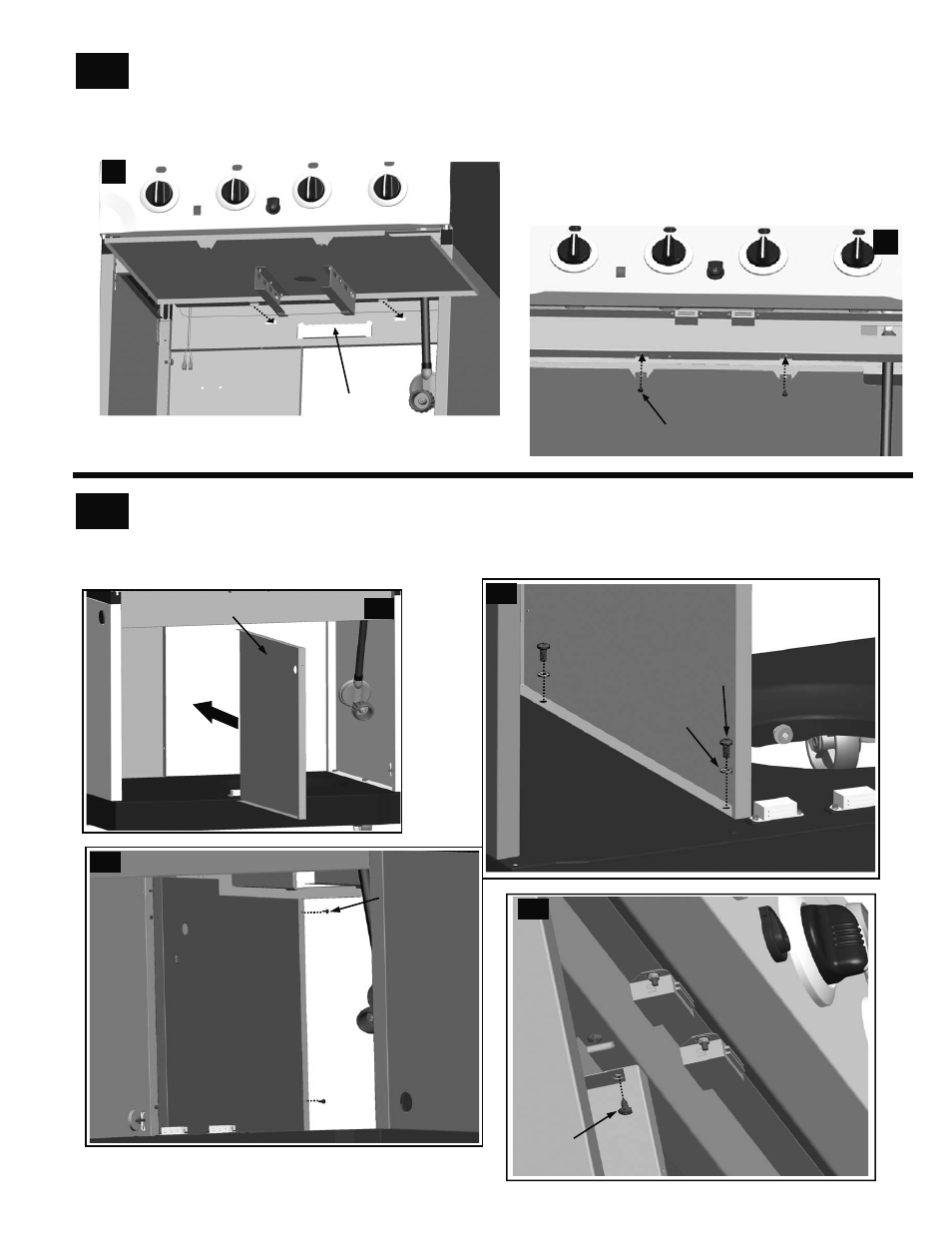

Attach cart partition panel to bottom shelf using two 1/4-20x1/2” screws and 7mm lock washers, shown B.

Attach cart partition panel to lower back panel using two #8x3/8” self-tapping screws, shown C.

Attach cart partition panel to front brace using one #8x3/8” self-tapping screw, shown D.

A

D

B

Insert cart partition panel under control panel between side panels, shown A.

Cart partition

panel

1/4-20x1/2”

screw

7mm lock washer

C

Cart partition panel

Front brace

#8x3/8”

self-tapping screw

#8x3/8”

self-tapping screw

8

Inside of cart, insert rear shield tabs into slots next to grease tray opening on upper back panel, shown A.

Attach front shield tabs(with holes) under front brace with two #8x3/8” self-tapping screws, shown B.

Tank heat shield

Cart lower back panel

Front Brace

#8x3/8”

self-tapping screw

for clarity of illustration

Note: some parts omitted

B

Upper back panel

Grease tray opening

A

28
