WWW.STIEBEL-ELTRON-USA.COM ACCELERA® 300 CHAUFFE-EAU THERMODYNAMIQUE | 69
INSTALLATION
INSTALLATION
DANGER Choc électrique
Tout contact avec des pièces sous tension peut être
fatal.
» Débranchez le chauffe-eau de l'alimentation
électrique avant d’exécuter des travaux sur le
panneau de commande.
» Veillez à ce que personne ne puisse reconnecter
l’alimentation pendant que vous effectuez vos
travaux.
Lorsque vous faites la connexion, utilisez des déconnexions
conformes au code.

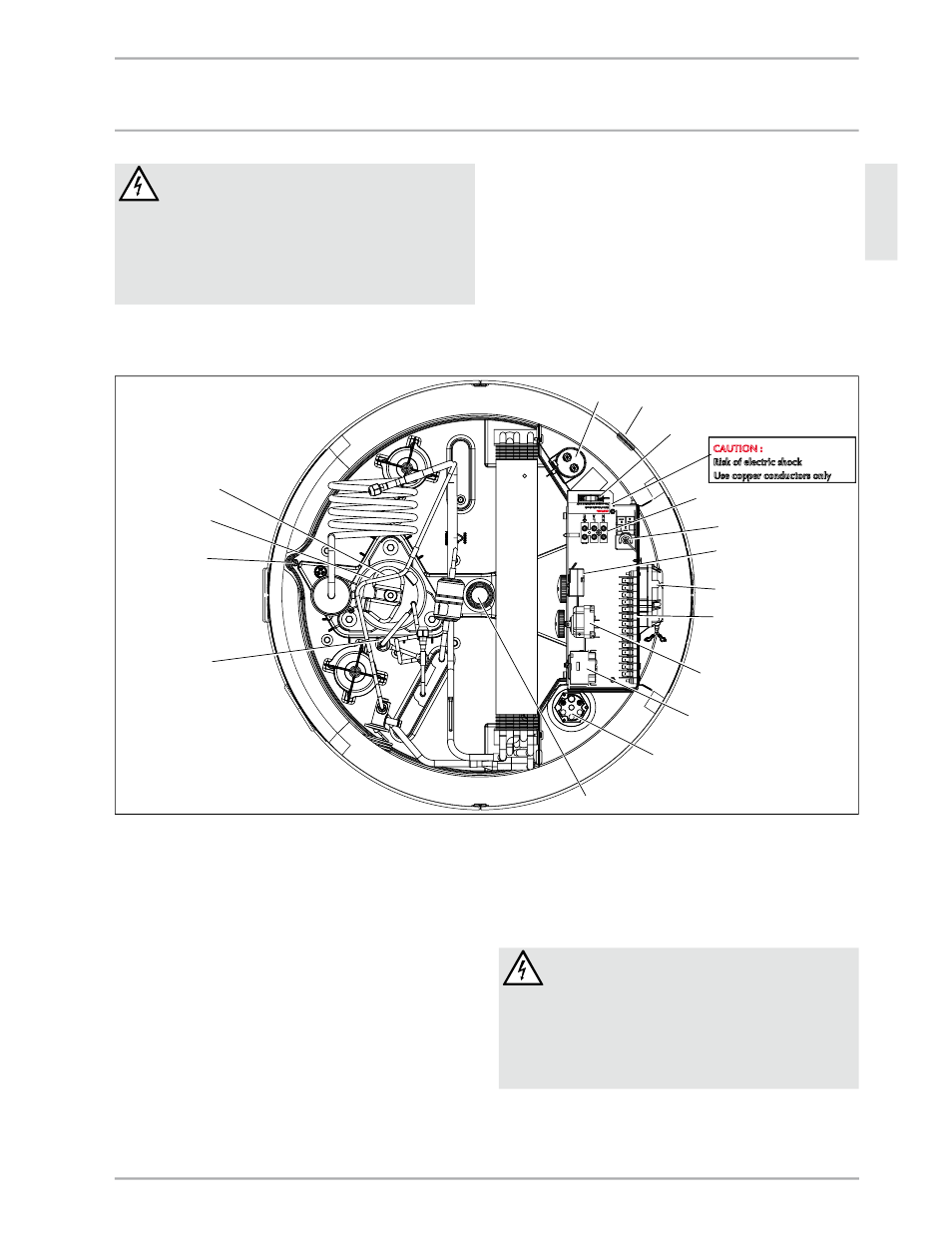

» Dévissez les vis et retirez le couvercle du chauffe-eau.
Débit d’air
→
Débit d’air
→
CAUTION :
Risk of electric shock Use copper conductors only
11
10
4
6
3
1
16
15
13
12
8
7
14
9
5
26
_03
_01
_14
06
2
CAUTION :
Risk of electric shock
Use copper conductors only
1 Capaciteur
2 Entrée du câble dans l’enveloppe du chauffe-eau
3 Délestage (serre-fils)
4 Bornier de raccordement réseau
5 Contrôleur antigel
6 Thermostat de commande de la thermopompe
7 Moteur de ventilateur
8 Bornier de la thermopompe
9 Thermostat, Chauffage d’appoint
10 Interrupteur de sécurité de limite supérieure, chauffage
d’appoint, réenclenchement manuel (voir 14.1.1)
11 Chauffage d’appoint
12 Anode soluble
13 Limiteur de pression de sécurité, réenclenchement manuel
(voir 14.1.2)
14 Tuyau d’écoulement du bac à condensats
15 Compresseur
16 Protection du moteur de compresseur (Klixon),
réenclenchement automatique à retardement (voir 14.1.3)
» Tirez le câble par l’entrée de câble vers l’intérieur du
chauffe-eau
» Faites passer le câble vers le délestage (serre-fils).
» Connectez le câble au bornier de raccordement réseau
conformément au schéma de câblage (voir chapitre 16.2 «
Schéma de câblage » L1, L2 et terre).
AVERTISSEMENT Choc électrique
Risque de blessure du fait d’une mauvaise mise à la
terre.
» Veillez à ce que le chauffe-eau soit bien mis à
la terre conformément aux exigences du lieu
d’installation.
Le conducteur terre du câble doit être connecté au
bornier marqué « G » ou terre.
