GUÍA DE ENCENDIDO RÁPIDO | OPERACIÓN
H
M
C
Agua fría
Agua caliente
2
12
15
13
14
11
3
4
5 6
7
8
9
10
1

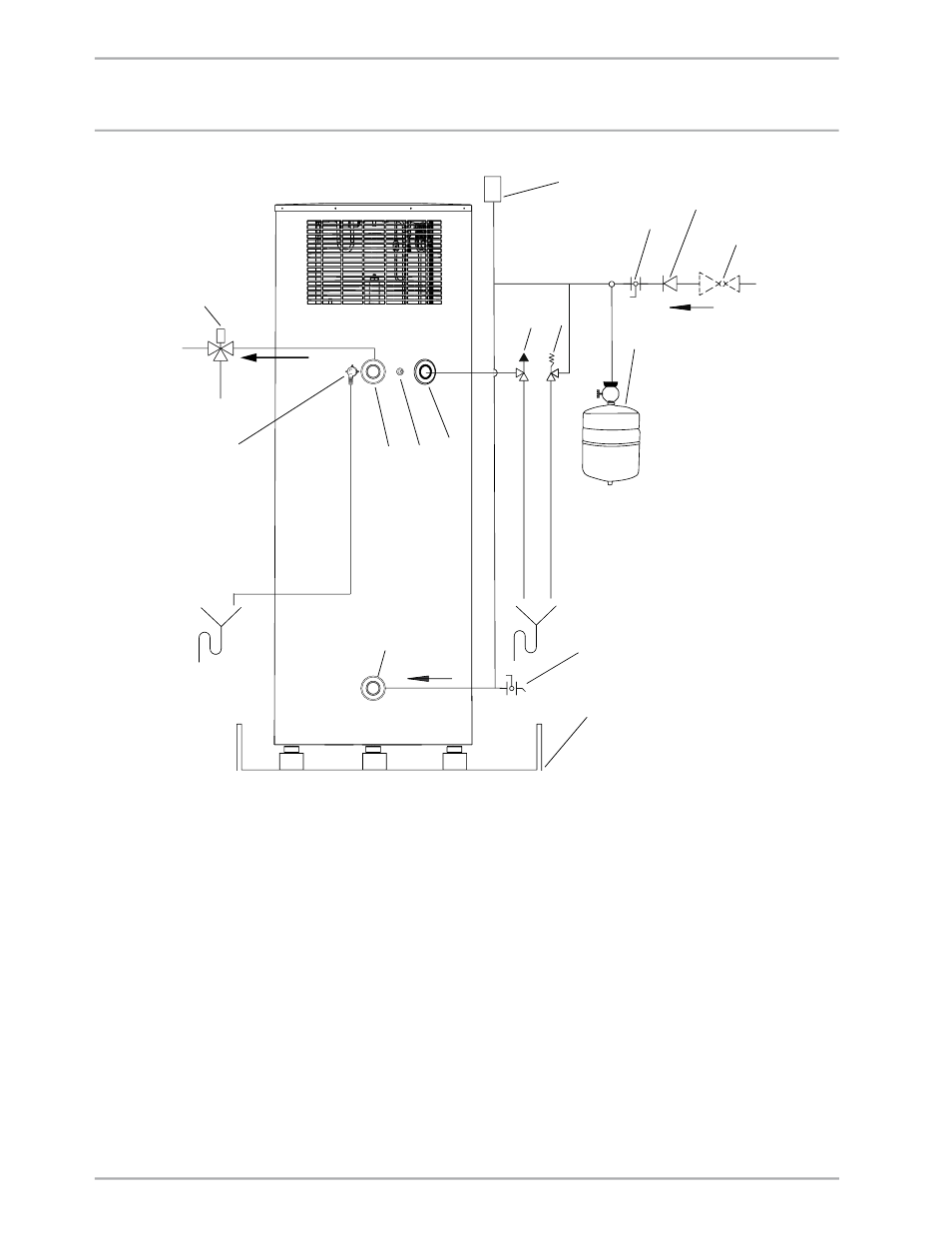

1 Igualador de presión
2 Conexión del agua caliente (adaptador para la unión de ¾ pulgadas)
3 Válvula mezcladora (provista por el instalador)
4 Conexión para la válvula de T&P de ¾ pulgadas
5 Válvula de T&P de ¾ pulgadas, 0,69 MPa a 99°C (100 psi a 210°F)
(suministrada con la unidad)
6 Válvula de escape de 0,551 MPa (80 psi) (opcional, provista por el instalador)
7 Tanque de expansión (provisto por el instalador)
8 Válvula de cierre directo (provista por el instalador)
9 Válvula de retención (provista por el instalador)
10 Válvula de reducción de presión de 0,48 MPa (70 psi) (provista por el
instalador)
11 Conexión de agua fría (más adaptador para la unión de ¾ pulgadas)
12 Drenaje de condensado (codo incluido con la unidad)
13 Válvula de drenaje (provista por el instalador)
14 Bandeja de drenaje (provista por el instalador)
15 Excedente de condensado
