□ Antes de hacer la instalación
Advertencia
o No instale el monitor en un lugar que obstruya el mane­
jo, la visibilidacl o que esté prohibido por las leyes o los
reglamentos aplicables.
Si el monitor se instala en un lugar donde obstruye la
visibilidad hacia delante o el funcionamiento de la bolsa
de aire o de otro equipo de seguridad, o donde interfiere
con el funcionamiento del vehículo, esto puede causar
un accidente.
o
Para hacer la instalación no utilice nunca pernos o tuer­
cas de los dispositivos de seguridad del vehículo.
Si utiliza pernos o tuercas de las ruedas, tos frenos u
otros dispositivos de seguridad para instalar el monitor
esto podrá causar un accidente.
o Coloque correctamente los cables.
Si el cableado no se realiza correctamente, tal vez se
produzca un incendio o un accidente. En particular,
asegúrese de instalar y asegurar los cables de forma
que no queden enredados con un tornillo o la parte
móvil de un raíl del asiento.
o Utilice la unidad con una batería de vehículo de 12 V CC
con negativo a masa.
Esta unidad sólo deberá utilizarse con una batería de
vehículo de 12 V CC con negativo a masa. No puede uti­
lizarse en camiones grandes o vehículos con motor
diesel que funcionan con una batería de vehículo de
24 V CC. Si la unidad se utiliza en un tipo de vehículo
inadecuado se puede producir un incendio o un acci­
dente.
Precauciones:
o Utilice el fusible especificado.
Asegúrese de utilizar siempre el fusible especifica­
do, Si utiliza otro fusible, éste podrá causar un
incendio o un accidente.
o No estropee el cable pellizcándolo o tirando del
mismo.
No tire del cable ni lo estropee. Si no se cuida del
cable, éste se cortocircuitará o puede que sea cor­
tado causando un incendio o un accidente,
o Tenga cuidado de que los cables conectados por
encima del panel del techo no queden pellizcados.

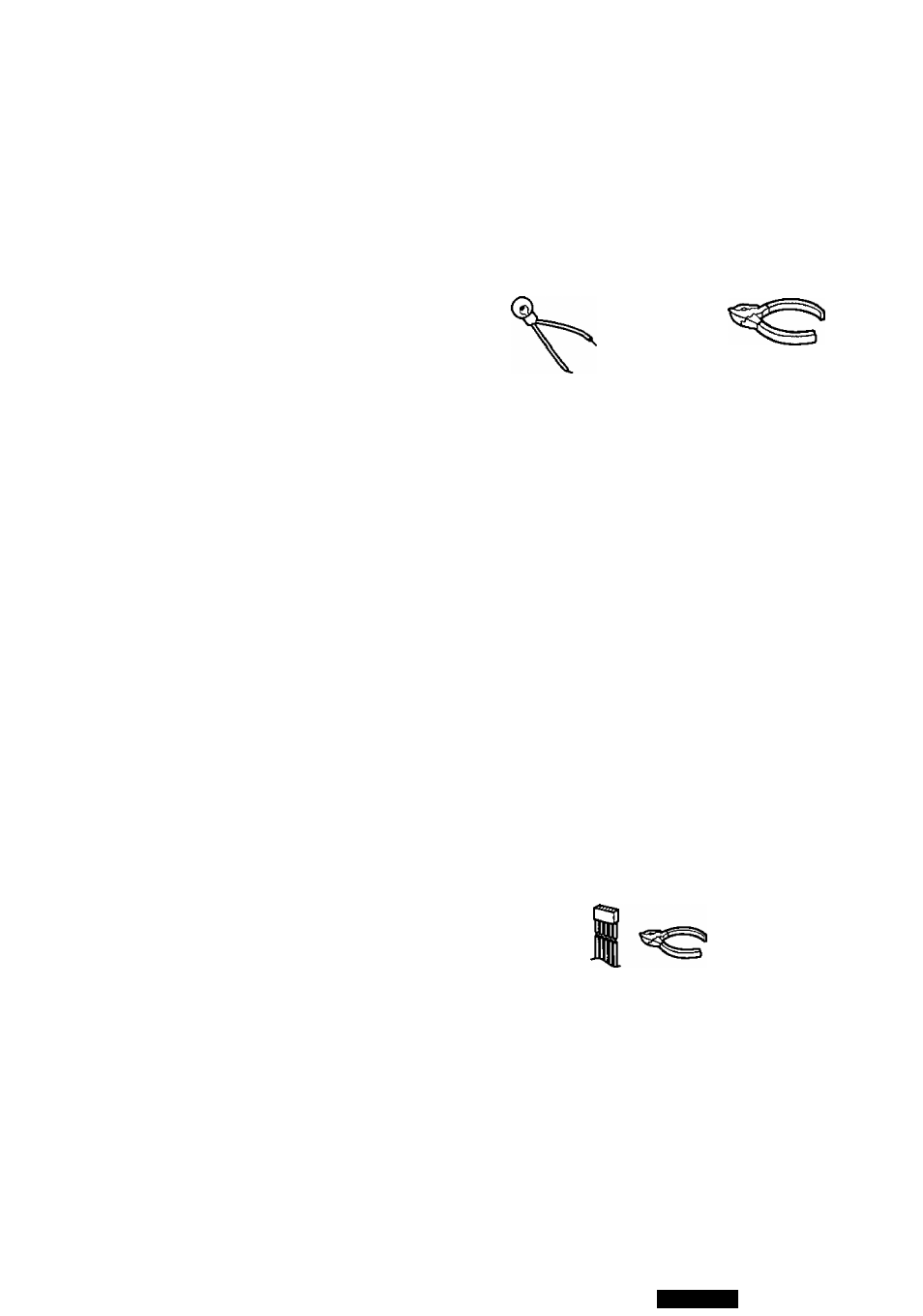

□ Herramientas necesarias
Necesitará lo siguiente;
Bombilla de prue- Cinta aislante Alicates de
ba de 12 V CC para usos corte lateral
eléctricos
□ identificación de todos los
cables
El primer paso de la instalación consiste en identificar
todos los cables del vehículo que va a utilizar cuando
conecte su monitor LCD. AI identificar cada cable le suge­
rimos que lo etiquete empleando la cinta de enmas­
caramiento y un marcador permanente. Esto le ayudará a
no confundirse cuando haga conexiones posteriormente.
Nota:
o No conecte el conector de la alimentación hasta
después de haber hecho todas las conexiones. Si no
hay tapas de plástico en los cables de conexión, aísle
todos los cables expuestos con cinta aislante para usos
eléctricos hasta que esté listo para utilizarlos.
Identifique los cables en el orden siguiente.
Cable de la alimentación
Si su vehículo tiene una radio o está precableado para
poder conectar una:
Corte los cables del conector uno a uno (dejándolos tan
largos como sea posible) para poder trabajar con ellos
individuamente.
Ponga la llave de contacto en la posición de accesorios y
conecte uno de los cables de la bombilla de prueba al cha­
sis. Toque con el otro cable de la bombilla de prueba cada
uno de los cables expuestos procedentes del conector de
la radio. Toque un cable cada vez hasta encontrar el que
encienda la bombilla de prueba.
Ahora ponga la llave de contacto en la posición de desac­
tivación y luego en la de activación. Si la bombilla también
se apaga y se enciende, ese cable será el de la ali­
mentación del vehículo.
Si su vehículo no está cableado para una unidad de audio;
Vaya al bloque de fusibles y encuentre el puerto de fusible
para los accesorios (ACC) o el encendido (IGN).
@
©
®
