grande (negros)
SUPPORT DU CLAVIER
Remarque: Nous ne vous conseillons pas d'essayer
d’assembler le Clavinova seul. Toutefois, ce travail
peut être facilement exécuté par deux personnes.
1
Ouvrir le carton et retirer toutes les
pièces
Les pièces indiquées sur l’illustration devraient toutes
SC
trouver dans le carton. Vérifier qu’il n’en mamque
aucune.
2

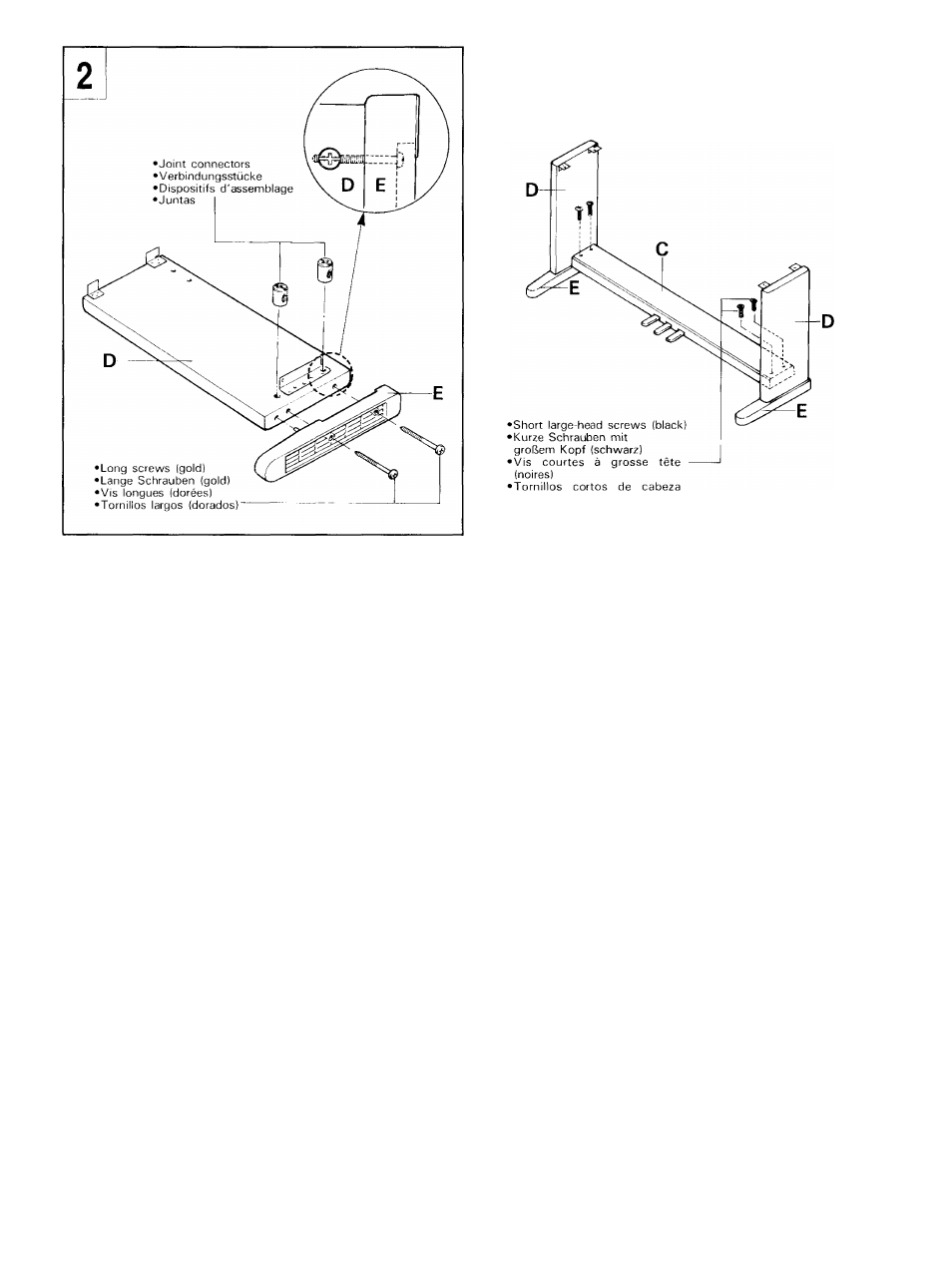

Monter les panneaux latéraux (D) sur les
supports inférieurs (E)
Poser les dispositifs d’assemblage sur les panneaux
latéraux (D) de la manière illustrée, puis fixer les sup
ports inférieurs (E) aux panneaux latéraux (D) à l’aide
des vis longues dorées.
*
Lors de la pose des dispositifs d'assemblage dans les trous
des panneaux latéaux (D), veiller à ce que les flèches
marquées sur leur surface supérieure pointent dans le sens
indiqué sur l'illustration.
* Veiller à ce que les supports inférieurs droit et gauche soient
orientés de la manière illustrée. Le bord découpé de chaque
support doit être dirigé vers l’intérieur.
3
Fixer les panneaux latéraux (D) au
pédalier (C)
Poser le pédalier sur les ferrures des panneaux
latéraux (D) et fixer à l’aide de quatre vis courtes à
grosse tcte de couleur noire.
MONTAJE DEL SOPORTE DEL
TECLADO
Nota:
Aunque el soporte del teclado de la Clavinova puede
montarlo sólo una persona, aconsejamos que se haga el
trabajo entre dos personas porque resulta mucho más
fácil.
1
Abra la caja y extraiga todas las partes.
Al abrir la caja debe buscar las partes mostradas en la
ilustración. Compruebe para asegurarse de que todas las
partes requeridas se han suministrado.
2
Monte los paneles laterales (D) y los
tableros de la base (E).
Instale los conectores de unión en los paneles laterales
(D) como se muestra en la ilustración, y entonces fije los
tableros de la base (E) a los paneles laterales (D) con los
tornillos dorados largos.
■*
Cuando instale los conectores de unión en los orificios de los
paneles laterales (D), asegúrese de que las flechas impresas
en sus superficies superiores indican la dirección mostrada en
la ilustración.
*
Asegúrese de que los tableros de la base izquierda y derecha
están encarados en la dirección correcta como se muestra en
la ilustración. El borde ranurado de cada tablero de la base
debe quedar encarado hacia adentro.
3
Una los paneles laterales (D) a la caja de
pedales (C).
Coloque la caja de pedales en la parte superior de las
ménsulas unidas a los paneles laterales (D), y una usando
los cuatro tornillos coloreados en negro de cabeza larga.
