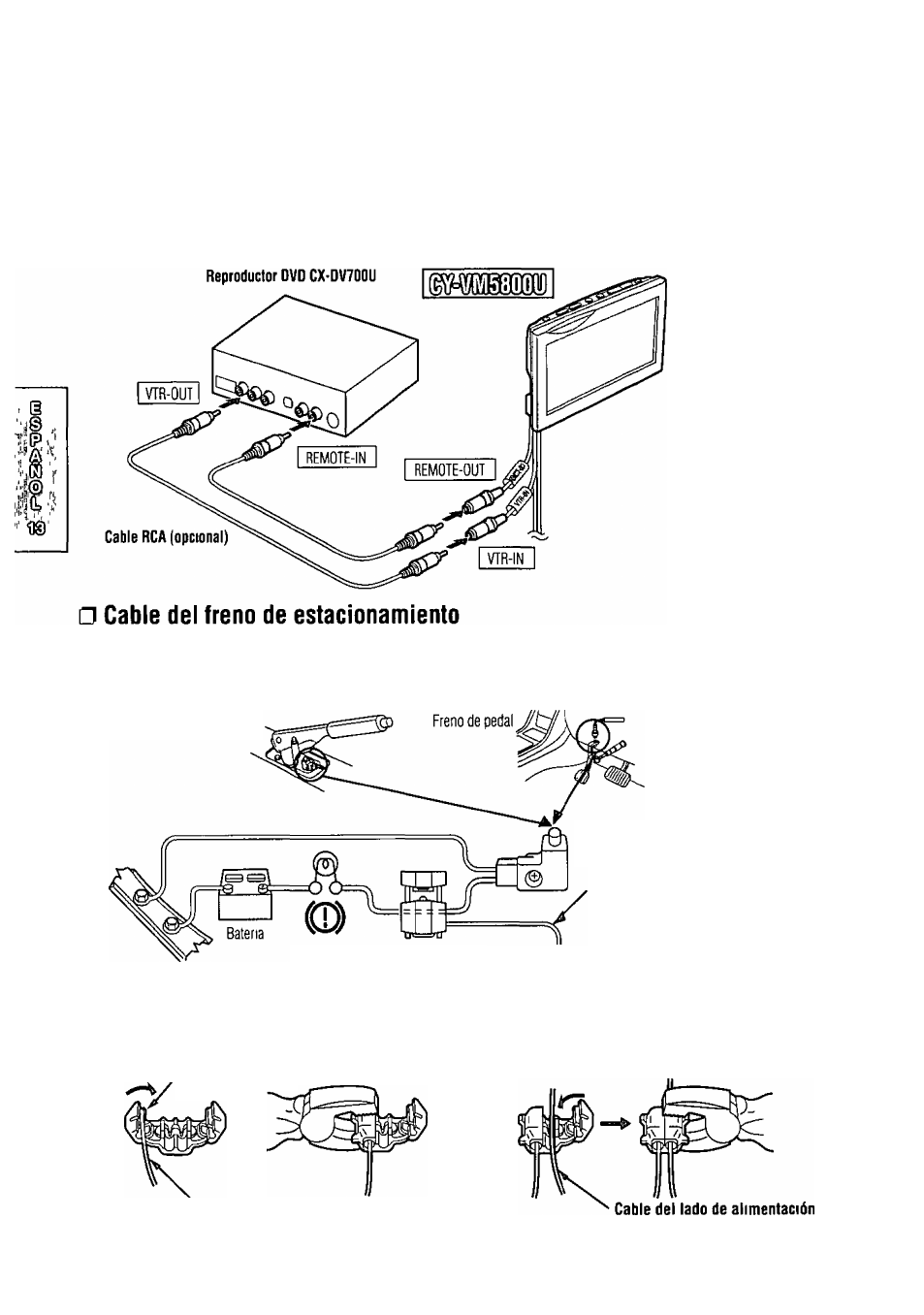

Conexiones eléctricas
(continuación)
□ Configuración básica del sistema
Ejemplos de combinación
o Reproductor DVD (CX-DV700U)
Nota
o Consulte además los manuales de instrucciones de los aparatos conectados
Precaución
e Por razones de segundad, pida a su instalador profesional más cercano que !e haga esta conexión
Freno de estacionamiento
La posición del interruptor
del freno de estacionamiento
depende del modelo del
vehículo
Interruptor del treno de estacionamiento
Chasis del vehículo
Luz del freno (I) Conector de abrazadera
-1 Coloque el conector de abrazadera (D en el extremo
del cable de conexión del freno de estacionamiento
Llega hasta este punto
Cable de conexión del freno de
estacionamiento
(Fran)as azul/amarilla)
Cuando se tire de la palanca del freno
de estacionamiento, este cable se
conectará a masa en el chasis del
vehículo
p E! conector de abrazadera (g) se conecta al cable del
^ lado de alimentación de la palanca del treno de esta
cionamiento
Cable de conexión del freno de estacionamiento
(Franjas azut/amarilla)
58
