Branchements électriques

Précautions

• Cet appareil ne peut fonctionner que sur une batterie de 12 V c c avec négatif à la masse

• Toujours suivre le schéma de câblage ci-dessous pour éviter d’endommager l’appareil
• Avant de raccorder un câble, dénuder son extrémité d’environ 5 mm (V* po)
• Ne insérez pas le connecteur d’alimentation dans l'unité avant que (’installation électrique ne soit acheveé
• Toujours isolez les câbles exposés afin d’eviter un court-circuit possible avec le châssis de la voitre Rassemblez tous

les câbles et vérifier que les bornes de câbles ne touchent a aucune pièce métallique

• N’oubliez pas que si votre voiture est équipée d’un ordinateur de bord ou d’un ordinateur de radionavigation, les

données sauvegardées en mémoire risquent d’être effacées lorsque les bornes de batterie seront débranchées

• Le raccordement du frein à main doit être effectué par un technicien qualifié En cas de problème, veuillez contacter

votre centre de service apres-vente agrée Panasonic le plus près

• Toutes les autres méthodes d’installation nécessitent l’utilisation d’accessoires métalliques conçus à cet effet

Contactez un technicien de service apres-vente qualifié ou votre détaillant si d’autres méthodes d’installation sont
nécessaires

û
QO

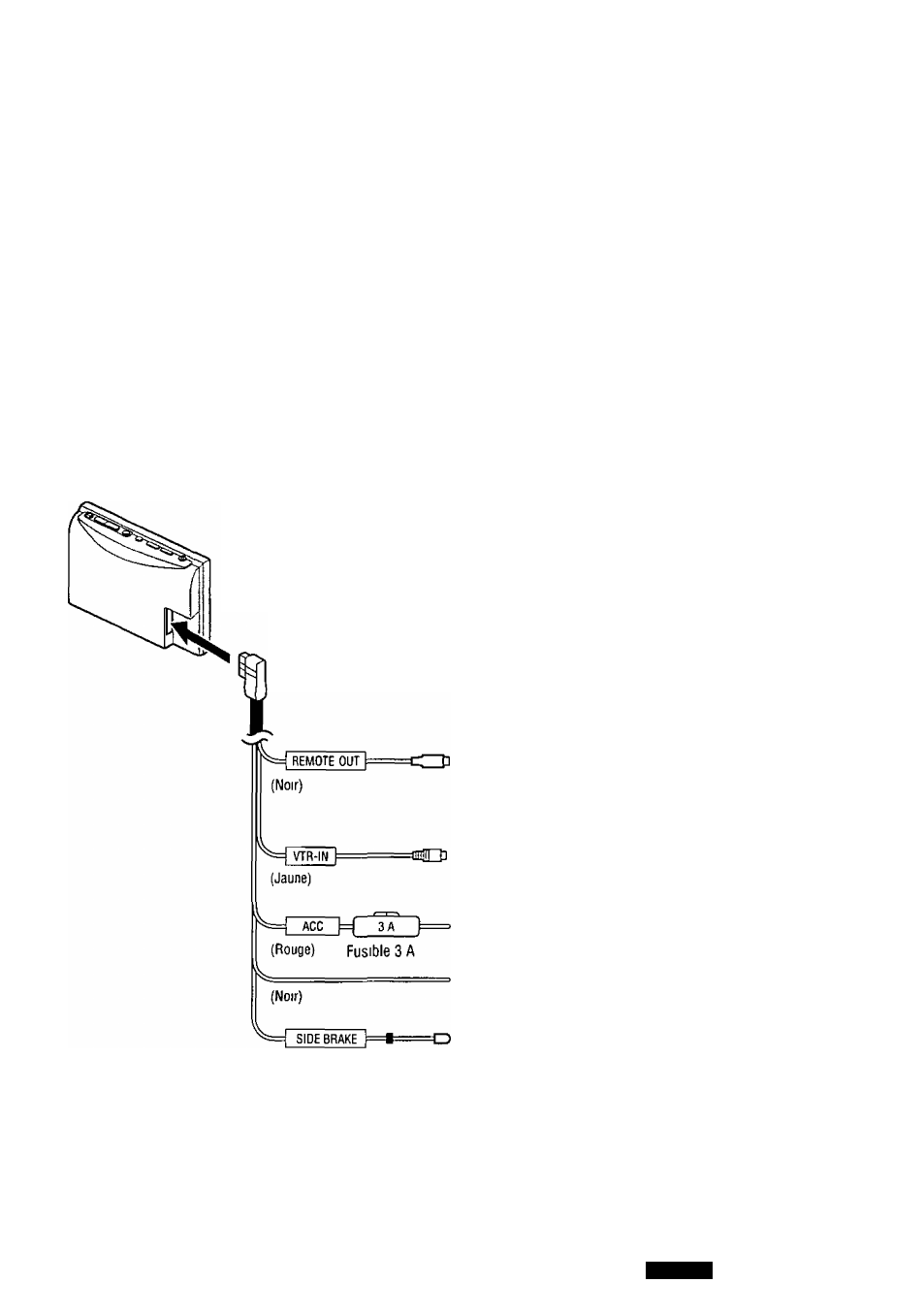

□ Schéma de câblage

Unité d’affichage

(D Câble de raccordement

(Blue rayé jaune)

Fil du récepteur de signal de télécommandé

Vers la borne REMOTE-IN ou le fil du récepteur
de signal de télécommande du lecteur DVD video

Panasonic {CX-DV700U)

Cordon d'entrée vidéo

Vers la borne de sortie vidéo du lecteur DVD
vidéo Panasonic (CX-DV700U)

Fil d'alimentation

Vers ralimentation ACC,

+^2

V C C

Fil de mise à la terre

Vers une partie métallique propre
et exposee du châssis du véhicule

Fil de raccordement du frein auxiliaire (frein à main)

Pour votre sécurité et pour la prévention des accidents,

assurez-vous d'avoir bien raccorde le frein à main

(->page41)

Remarques

• Assurez-vous d’insérer le connecteur à fond
• Lorsque des périphériques de jeu sont raccordés, l’image peut être instable

VM5800U
