□ Antes de hacer la instalación
Advertencia
» No instale el monitor en un iugar que obstruya ei mane
jo, ia visibiiidad o que esté prohibido por ias leyes o los
reglamentos aplicables.
Si el monitor se instala en un lugar donde obstruye la
visibilidad hacia delante o el funcionamiento de la bolsa
de aire o de otro equipo de seguridad, o donde interfiere
con el funcionamiento del vehículo, esto puede causar
un accidente.
• Para hacer la instalación no utilice nunca pernos o tuer
cas de los dispositivos de seguridad dei vehículo.
Si utiliza pernos o tuercas de las ruedas, los frenos u
otros dispositivos de seguridad para instalar el monitor
esto podrá causar un accidente.
• Coloque correctamente los cables.
Si el cableado no se realiza correctamente, tal vez se
produzca un incendio o un accidente. Asegúrese de
instalar y asegurar los cables de forma que no queden
enredados con un tornillo o la parte móvil de un raíl del
asiento.
• Utilice el aparato con una batería de vehículo de 12 V CC
con conexión a masa negativa.
Este aparato sólo deberá utilizarse con una batería de
vehículo de 12 V CC con conexión a masa negativa. No
puede utilizarse en camiones grandes o vehículoes con
motor diesel que funcionan con una batería de vehículo
de 24 V CC. Si el aparato se utiliza en un tipo de vehículo
inadecuado se puede producir un incendio o un acci
dente.
Precauciones:
• Utilice el fusible especificado.
Asegúrese de utilizar siempre el fusible especifica
do. Si utiliza otro fusible, éste podrá causar un
incendio o un accidente.
• No estropee el cable pellizcándolo o tirando del
mismo.
No tire del cable ni lo estropee. Si no se cuida del
cable, éste se cortocircuitará o puede que sea cor
tado causando un incendio o un accidente.
□ Herramientas necesarias
Necesitará lo siguiente;

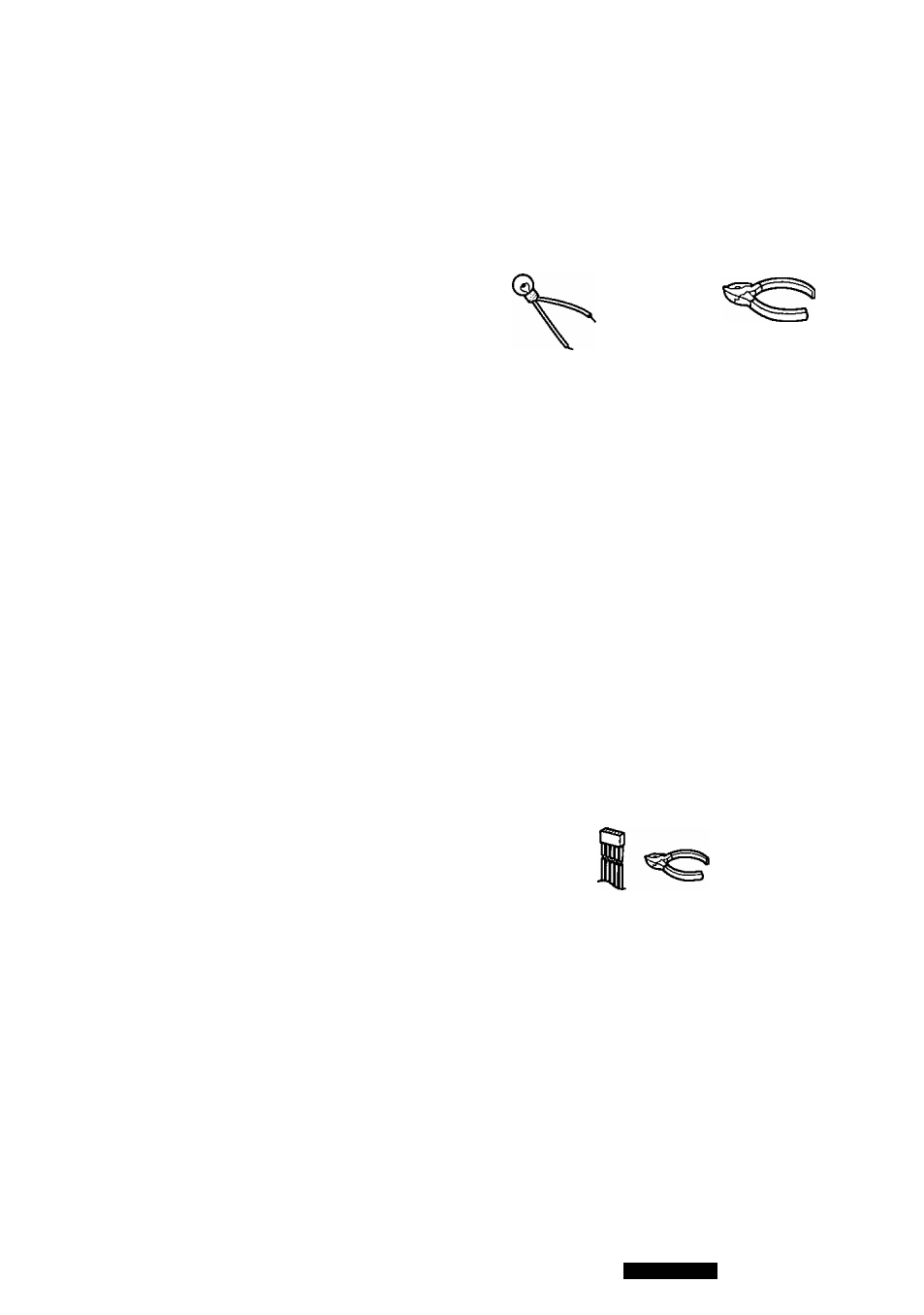

Bombilla de prueba Cinta aislante Alicates de
de 12 V CC para usos eléctricos corte lateral
a Identificación de todos los cables
El primer paso de la instalación consiste en identificar
todos los cables del vehículo que va a utilizar cuando
conecte su monitor LCD. Al identificar cada cable le suge
rimos que lo etiquete empleando la cinta de enmas
caramiento y un marcador permanente. Esto le ayudará a
no confundirse cuando haga conexiones posteriormente.
Nota:
o No conecte el conector de la alimentación hasta
después de haber hecho todas las conexiones. Si no
hay tapas de plástico en los cables de conexión, aísle
los cables expuestos con cinta aislante para usos
eléctricos hasta que esté listo para utilizarlos.
Identifique los cables en el orden slguente.
Cable de la alimentación
Si su vehículo tiene una radio o está precableado para
poder conectar una:
Corte los cables del conector uno a uno (dejándolos tan
largos como sea posible) para poder trabajar con ellos
individuamente.
Ponga la llave de contacto en la posición de accesorios y
conecte uno de los cables de la bombilla de prueba a masa
del chasis. Toque con el otro cable de la bombilla de prue
ba cada uno de los cables expuestos procedentes del
conector de la radio. Toque un cable cada vez hasta
encontrar el que encienda la bombilla.
Ahora ponga la llave de contacto en la posición de desac
tivación y luego en la de activación. Si la bombilla también
se enciende y se apaga, ese cable será el de la ali
mentación del vehículo.
Si su vehículo no está cableado para una unidad de audio:
Vaya al bloque de fusibles y encuentre el puerto de fusible
para los accesorios (ACC) o el encendido (IGN).
