CANOGA PERKINS 9135 SNMP Managed 10/100/1000 Ethernet Switch User Manual
Page 12

EdgeAccess Universal Chassis System
Model 9135 10/100/1000
2-2
3. On the 100 Base modules, fiber optic interface (9100-44x, -54x, -64x, or -74x), set SW1 for your
system; see Figure 3 and Table 2.
SW1

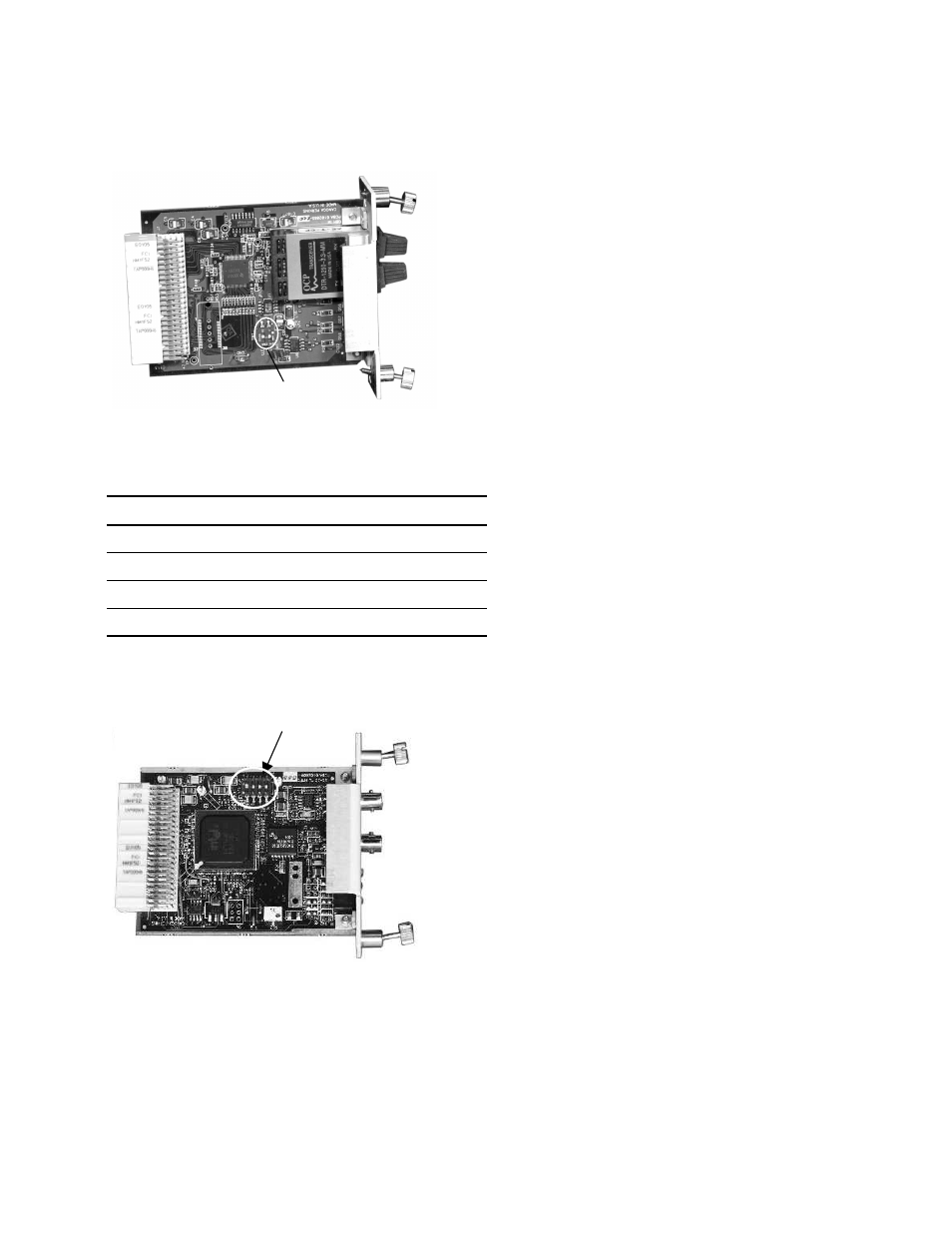

Figure 3. SW1 on 100 Base Modules, Fiber Optic Interface
Table 2. SW1 Settings, 100 Base Modules, Fiber Optic Interface
Switch
Name
On
Off
1-1
FDX
Full-duplex
Half-duplex
1-2
LLF
Enable LLF
Disable LLF
1-3
LLE
Enable LLE
Disable LLE
1-4
Not used
4. On the 1000 Base modules, fiber optic interface (9100-55x, -65x, -75x, or -95x), set SW1 for
your system; see Figure 4 and Table 3.
SW1
Figure 4. SW1 on 1000 Base Modules, Fiber Optic Interface
