DC-1 Vernier Digital
El DC-1 es un instrumento de medición preciso, fabricado en acero inoxidable con un recubrimiento antiderrapante de material ABS.
OPERACIÓN:
1. Afloje el tornillo asegurador para permitir el movimiento
del vernier.
2. Oprima y suelte el botón OFF/ON.
3. Oprima el botón mm/inch para intercambiar entre ambas
unidades de medida.
4. Cierre las mandíbulas de medición ligeramente y presione
el botón ZERO para reiniciar la pantalla a 0.00.
5. Mida las partes como se muestra de la figura 1 a la 4.
Figura 1 Mida las dimensiones Internas
Figura 2 Mida las dimensiones Externas
Figura 3 Mida la profundidad
Figura 4 Obtenga la Medida por diferencia
(aplicación del ZERO)
• Mide desde 150mm hasta 6”
• Pantalla LCD grande
• Muestra la medida en decimales standar y fracciones hasta 1/128”
• Mide dimensión exterior, interior, profundidad y largo
• Resolución: +/-0.01mm/0.0005”/1/128
• Tolerancia:+/-0.02mm/0.001” (<100mm) +/-0.03mm/0.001”
(>100-200mm) +/-0.04mm/0.0015” (>200-300mm)
• Repetibilidad: +/-0.01mm/0.0005”
MANTENIMIENTO:
1. Manéjelo con cuidado. Evite exponerlo a la suciedad,
humedad y temperaturas extremas.
2. Mantenga el DC-1 limpio y seco para un buen funciona-
miento. Límpielo con un paño suave de algodón seco.
No utilicé agua o soluciones limpiadoras.
3. Para ahorrar batería apague el DC-1 cuando no este en uso.
REEMPLAZO DE LA BATERIA:
Cuando los dígitos en la pantalla enciendan y apaguen indicaran que la batería necesita ser reemplazada. Remueva la cubierta de la
batería como se muestra en la figura 5. Reemplace la batería (SR44 batería tipo botón), con la cara del lado positivo hacia fuera.
SOLUCION DE PROBLEMAS:
Problema Solución
Los cinco dígitos encienden y apagan simultáneamente Reemplace la batería
Los números en la pantalla no cambian cuando se mueve el vernier Quite la batería por 30 segundos y reinstálela
No hay lectura en la pantalla
1. Cheque la conexión de la batería
2. Reemplace la batería
La Herramienta no marca correctamente
Remueva la tapa para desarmar y limpie la
cara del sensor con aire comprimido

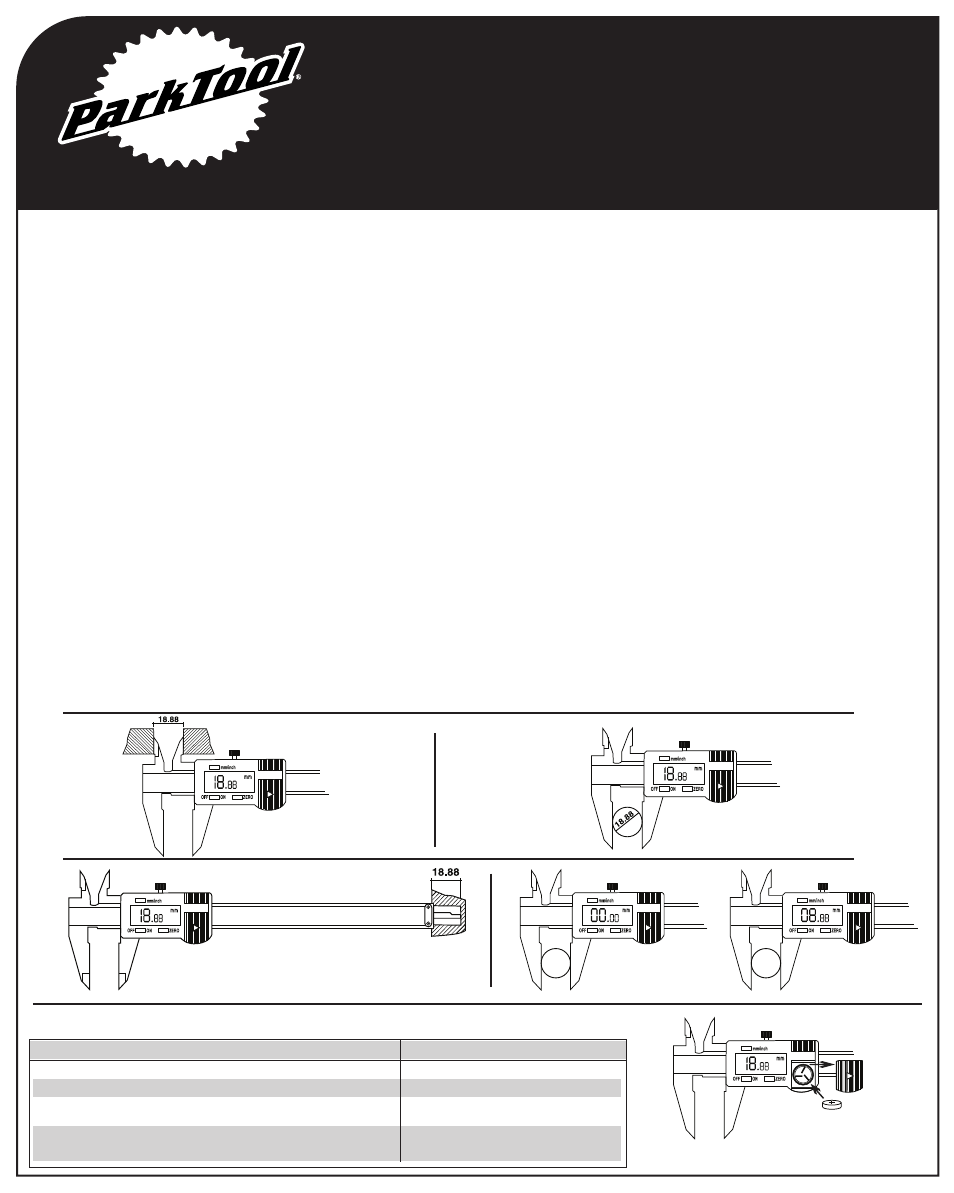

Figura 1 Figura 2
