Park Tool Co. www.parktool.com
DC-1 Pied à
Coulisse Digital
Le DC-1 est un outil de mesure précis fabriqué en acier inoxydable et durable.
EMPLOIE:
1. Desserrer la vis de blocage afin de permettre le mouve-
ment de la glissière.
2. Appuyer sur le bouton ON/OFF.
3. Choisir le l’unité de mesure à l’aide du bouton mm/inch.
4. Refermer les mâchoires en appliquant une pression
mesurée et appuyer sur le bouton ZERO afin d’afficher 0.00
sur l’écran.

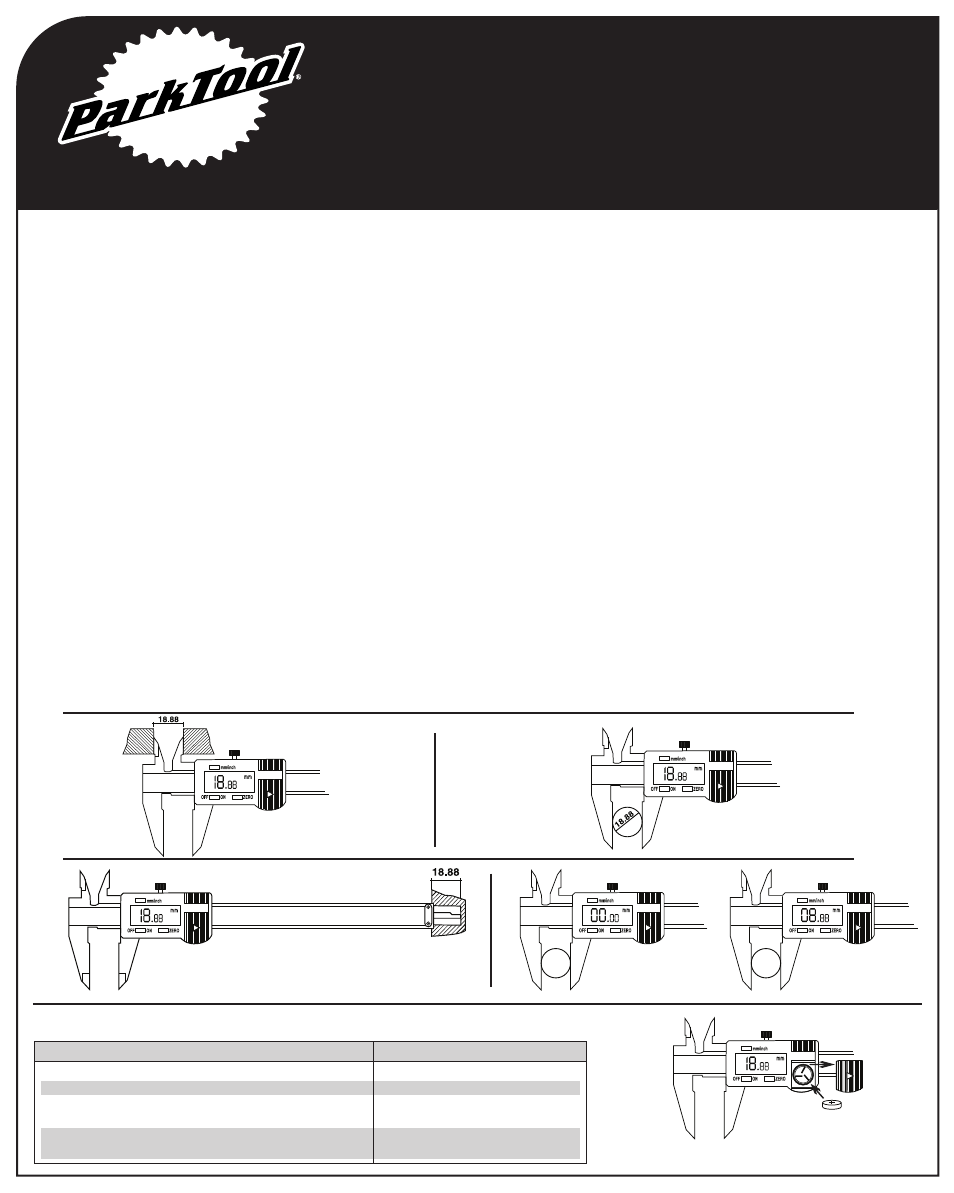

5. Mesurer l’objet comme montré dans les schémas 1 à 4.
Schéma 1 Mesure de dimensions internes
Schéma 2 Mesure de dimensions externes
Schéma 3 Mesure de profondeur
Schéma 4 Mesure différentielle. (Application de zéro)
• Permet de mesurer jusqu’à 150mm/6’’
• Grand écran LCD
• Affichage en métrique, décimal ou fraction de pouces,
jusqu’à 1/128’’
• Mesures extérieurs, intérieurs et profondeurs
• Résolution : +/-0.01mm / 0.0005’’ / 1/128’’
• Précision : +/-0.02mm / 0.001’’ (<100mm) +/-0.03mm /
0.001’’ (>100-200mm) +/-0.04mm / 0.0015’’ (>200-300mm)
• Précision sur mesures répétés : +/-0.001mm / 0.0005’’
ENTRETIEN:
1. Manipuler avec précaution. Eviter l’exposition à la
poussière, l’humidité et les températures extrêmes.
2. Conserver le DC-1 dans un endroit sec et propre. Nettoyer
avec un chiffon propre et doux en coton. Ne pas utiliser
d’eau ou de produits nettoyants.
2. Pour économiser la pile, éteindre le DC-1 lorsqu’il n’est
pas utilisé.
REMPLACEMENT DE LA PILE :
Les 5 digits qui clignotent indiquent le besoin de changer la pile. Retirer le capot du compartiment à pile comme montré dans le
schéma 5. Remplacer la pile (pile bouton SR44) avec le + vers le haut.
RESOLUTION DES PROBLEMES :
Problème Action
Les 5 digits clignotent simultanément Remplacer le pile
L’affichage ne change pas lorsque la glissière est déplacée Retirer la pile 30scd puis réessayer
Aucun affichage sur l’écran
1. Vérifier la connexion de la pile
2. Remplacer la pile
L’outil est moins précis qu’indiqué Retirer la protection de la glissière
et nettoyer le capteur à l’air comprimé
Schéma 1 Schéma 2
Schéma 3
Schéma 4
Schéma 5
