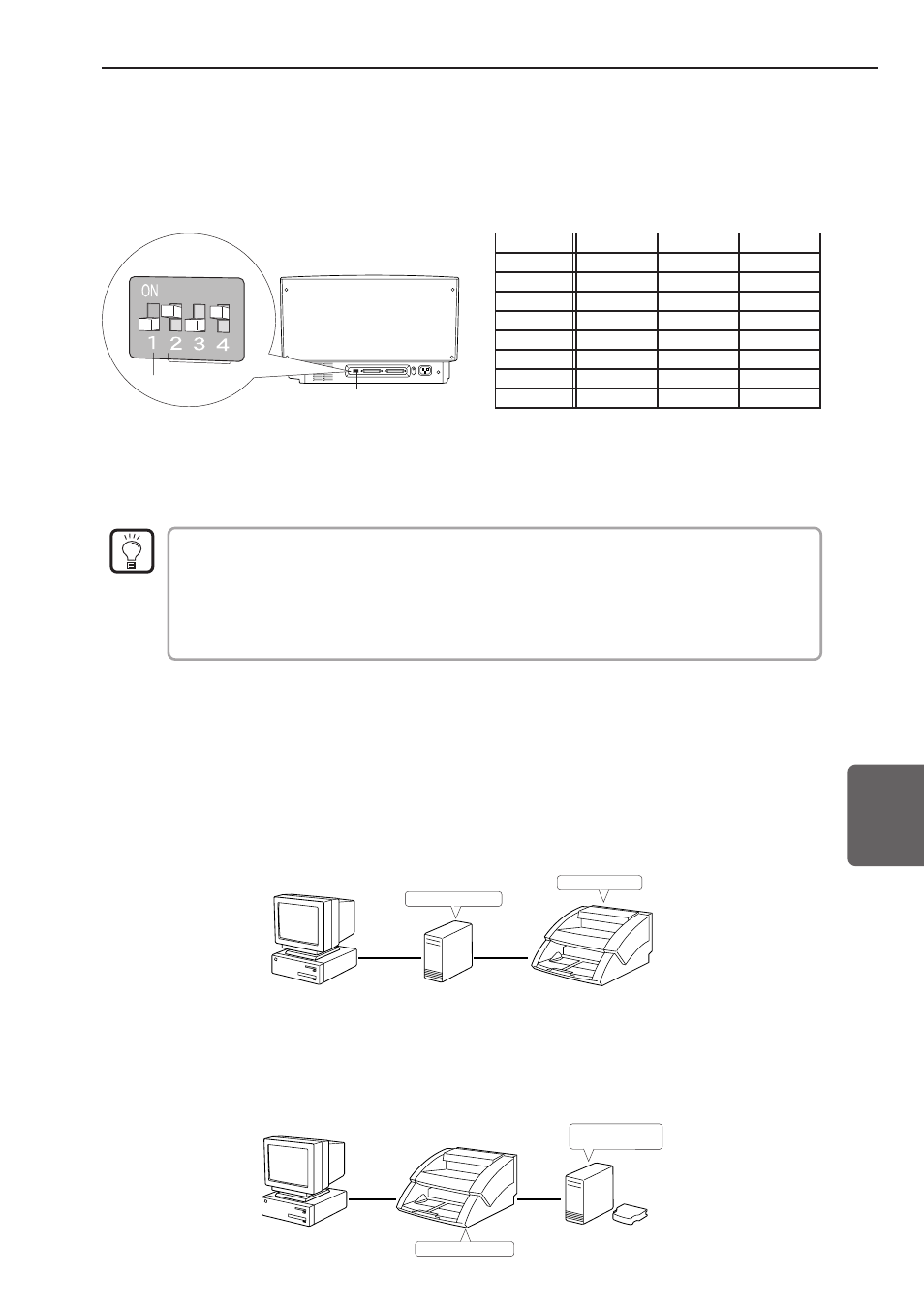

◆ Impostazione dell’ID SCSI e del terminatore
Impostare l’ID SCSI e il terminatore utilizzando il commutatore DIP sul retro dello
scanner. Il commutatore DIP è in posizione di attivazione quando si trova in alto, e
in posizione di disattivazione quando si trova in basso.
Predefinito
(Terminatore: disattivato, ID SCSI = 2)
Commutatore di disattivazione
e attivazione terminatore
Commutatori ID SCSI
Commutatori DIP
Impostare l’ID SCSI facendo riferimento alla tabella sopra.
Impostare un unico ID SCSI per tutte le periferiche SCSI interne o le periferiche
SCSI collegate al computer.
L’impostazione predefinita dell’ID SCSI è 2.
Assegnare i numeri di ID SCSI nell’intervallo da 0 a 7 per ogni periferica SCSI. Non
impostare 7 perché generalmente viene assegnato al controller SCSI. Se è stato
installato un hard disk SCSI, non usare 0 e 1. Generalmente 0 e 1 vengono assegnati
agli hard disk.
Attivare il terminatore dell’ultima periferica SCSI di una catena a margherita.
collegata un’altra periferica SCSI in una catena a margherita e lo scanner è
l’ultima periferica SCSI alla fine della catena a margherita>
Spostare il commutatore del terminatore su ON.
Con questo tipo di collegamento, non mancare di disattivare i terminatori di tutte
le altre periferiche SCSI.
Terminatore disattivato
Terminatore attivato
catena a margherita>
Spostare il commutatore del terminatore dello scanner su OFF.
Con questo tipo di collegamento, attivare il terminatore della periferica SCSI
collegata come periferica finale.
Terminatore attivato o
installare terminatore.
Terminatore disattivato
SUGGERIMENTO
SCSI ID
0
1
2
3
4
5
6
7
SW2
ON
ON
ON
ON
OFF
OFF
OFF
OFF
SW3
ON
ON
OFF
OFF
ON
ON
OFF
OFF
SW4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
2.2 Installazione e collegamento
