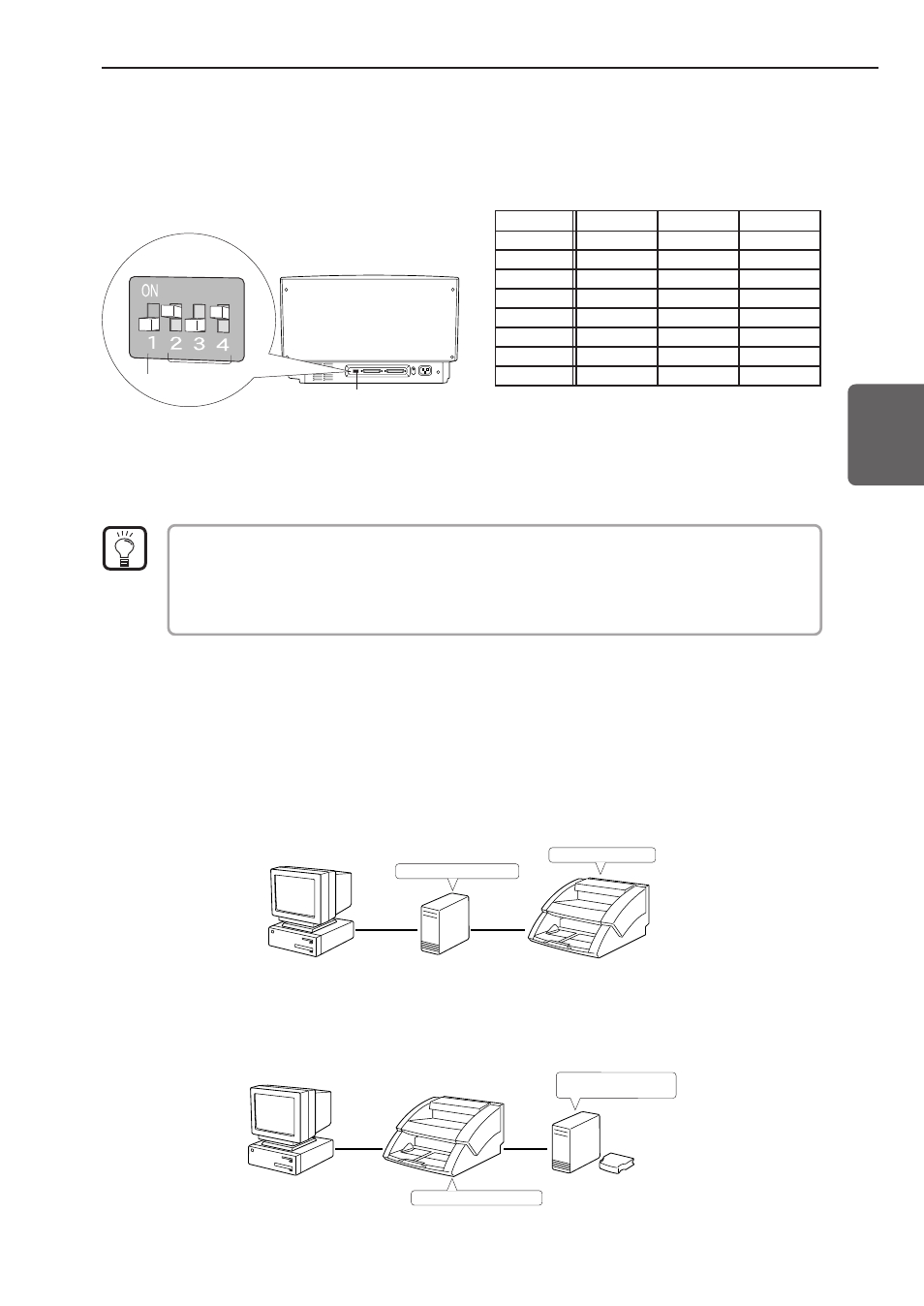

◆ Réglage de l’ID et de la terminaison SCSI
Réglez l’ID SCSI et la terminaison à l’aide du commutateur DIP à l’arrière du
scanner. Le commutateur DIP est activé en position haute et désactivé en position
basse.
Défaut (Termination :
Désactivée, SCSI ID = 2)
Commutateur de terminaison
activeé/désactivée
Commutateur d’ID SCSI
Commutateurs DIP
Réglez l’ID SCSI en vous référant au tableau ci-dessus.
Réglez chaque ID SCSI sur les dispositifs SCSI intégrés ou raccordés à
l’ordinateur.
Le réglage par défaut de l’ID SCSI est 2.
Affectez les numéros d’ID SCSI 0 а 7 а chaque dispositif SCSI. Ne pas sélectionner 7
qui est normalement affecté à la commande SCSI. Si un disque dur SCSI est installé,
ne pas utiliser 0 et 1. En principe, 0 et 1 sont affectés aux disques durs.
Réglez la terminaison du dernier dispositif SCSI de la chaîne sur ON.
SCSI est raccordé en chaîne et le scanner est le dernier dispositif SCSI de la
chaîne>
Réglez la terminaison sur ON.
Dans ce cas, veillez à régler la terminaison de tous les autres dispositifs SCSI sur
OFF.
Terminaison désactivée (OFF)
Terminaison activée (ON)
Réglez le commutateur de terminaison du scanner sur OFF.
Dans ce cas, veillez à régler la terminaison du périphérique SCSI raccordé en fin
de chaîne sur ON.
Terminaison activée ou
terminaison de rattachement
Terminaison désactivée (OFF)
CONSEIL
SCSI ID
0
1
2
3
4
5
6
7
SW2
ON
ON
ON
ON
OFF
OFF
OFF
OFF
SW3
ON
ON
OFF
OFF
ON
ON
OFF
OFF
SW4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
2.2 Installation et raccordement
