F i g u r e 2 - 1 0 . I n s t a l l a t i o n d u p a n n e a u a v a n t d u r a c k

2 Installez trois des vis à épaulement 10-32 et trois rondelles plates n°10 de ehaque eôté

du ehOssis (voir la Figure 2-11).

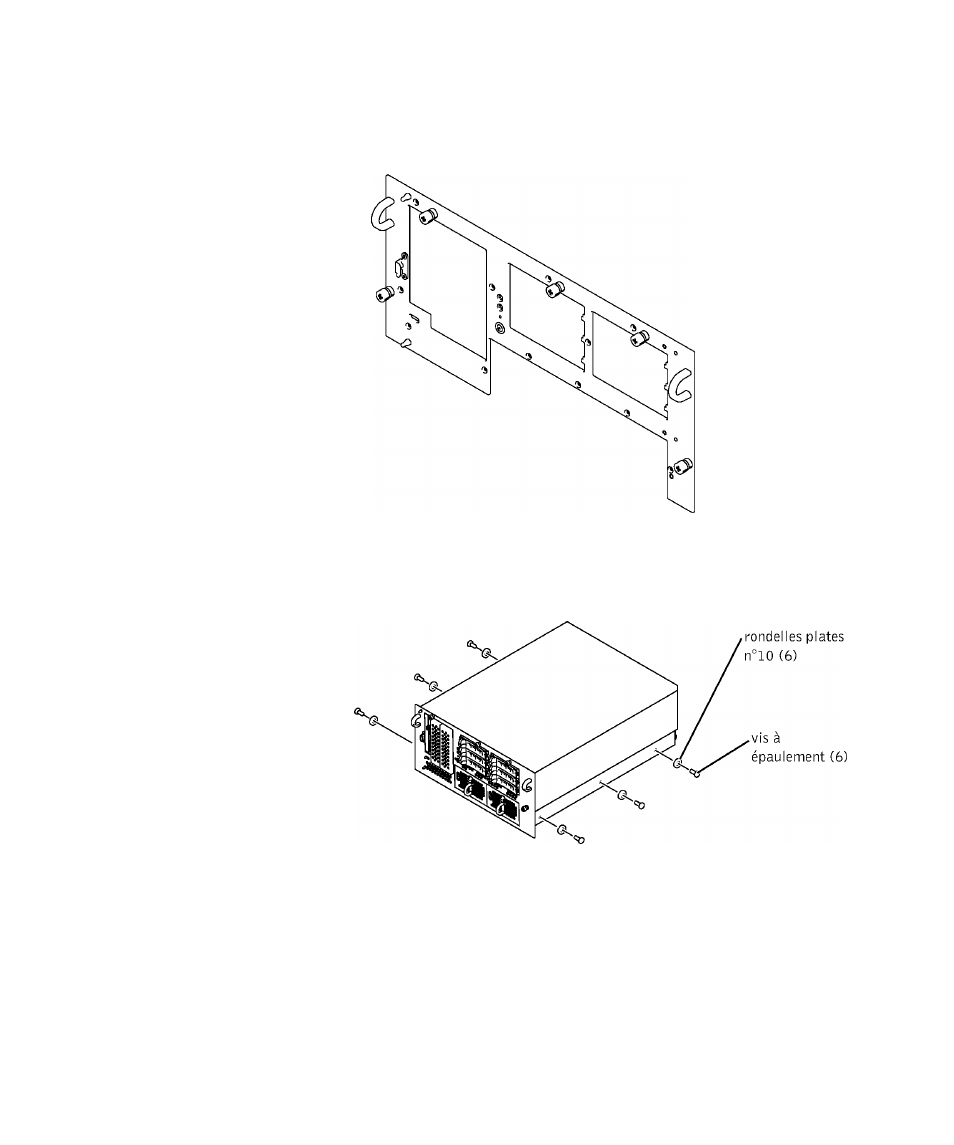

Figure 2-11. Installation des vis à épaulement et des rondelles

3 Installez le nouveau eaehe de гаек :

a Positionnez le eaehe de façon à ee que les vis à molette de sa eharnière artieulée

eorrespondent avee les trous du panneau avant du système (voir la Figure 2-12).

b Fixez les vis à molette au panneau avant à l'aide d'un tournevis Phillips.

2-13

I G u i d e d ' i n s t a l l a t i o n d u r a c k
